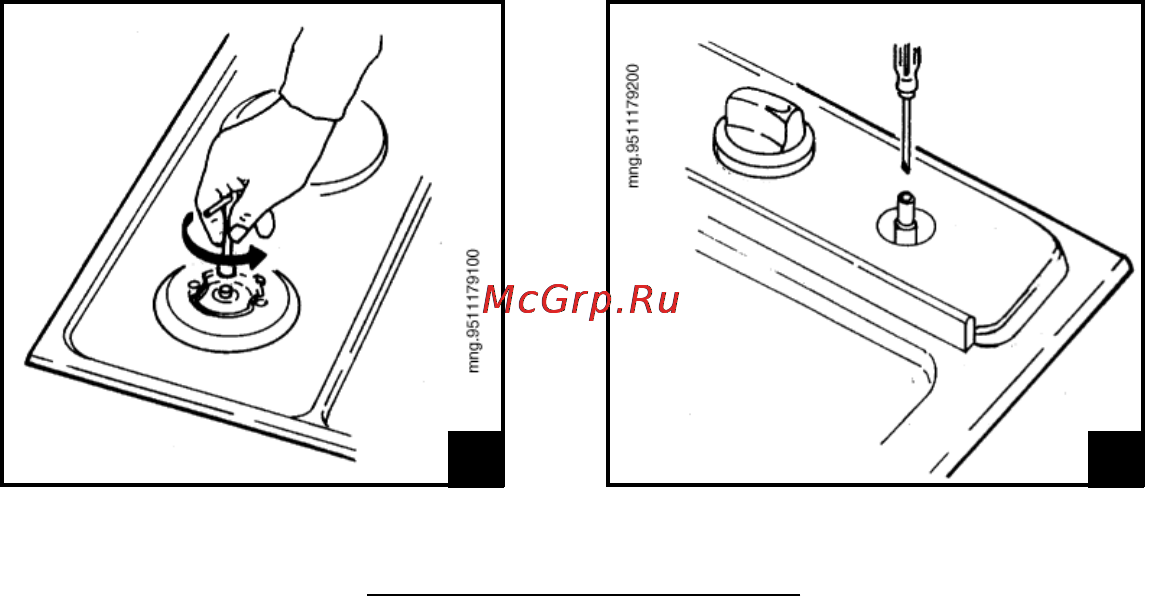

Настройка рабочей поверхности на различные типы газа Если тип газа который Вы будете использовать отличается от того на кото рый настроена рабочая поверхность см маркировку на оборудовании необ ходимо заменить газовые жиклеры и произвести настройку минимального пламени замените газовые жиклеры рис 5 в соответствии с типом используемо го газа см таблицу Характеристики горелок и жиклеров на с 7 поверните рукоятку к минимальному положению снимите рукоятку и с помощью торцевого ключа отрегулируйте минималь ное пламя рис 6 Ы В В случае с сжиженным газом бутан пропан регулировочный винт дол жен быть закручен полностью удостоверьтесь что при быстром повороте рукоятки от максимального к минимальному положению пламя не гаснет Р 302 РК 302 Р 320 ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ Оборудования должно быть заземлено Перед подсоединением к электросети убедитесь в том что А характеристики оборудования сооответствуют тем что указаны в инфор мационной табличке расположенной на нижней части рабочей поверх ности А предохранители пробки и проводка могут выдержать рабочую нагрузку оборудованния см информационную таблицу А оборудование имеет заземление в соответствии с правилами и требова ниями предъявляемыми к заземлению бытовой техники V розетка или многолинейный выключатель находятся в легкодоступном месте О 302 ОК 302 О 320 9
