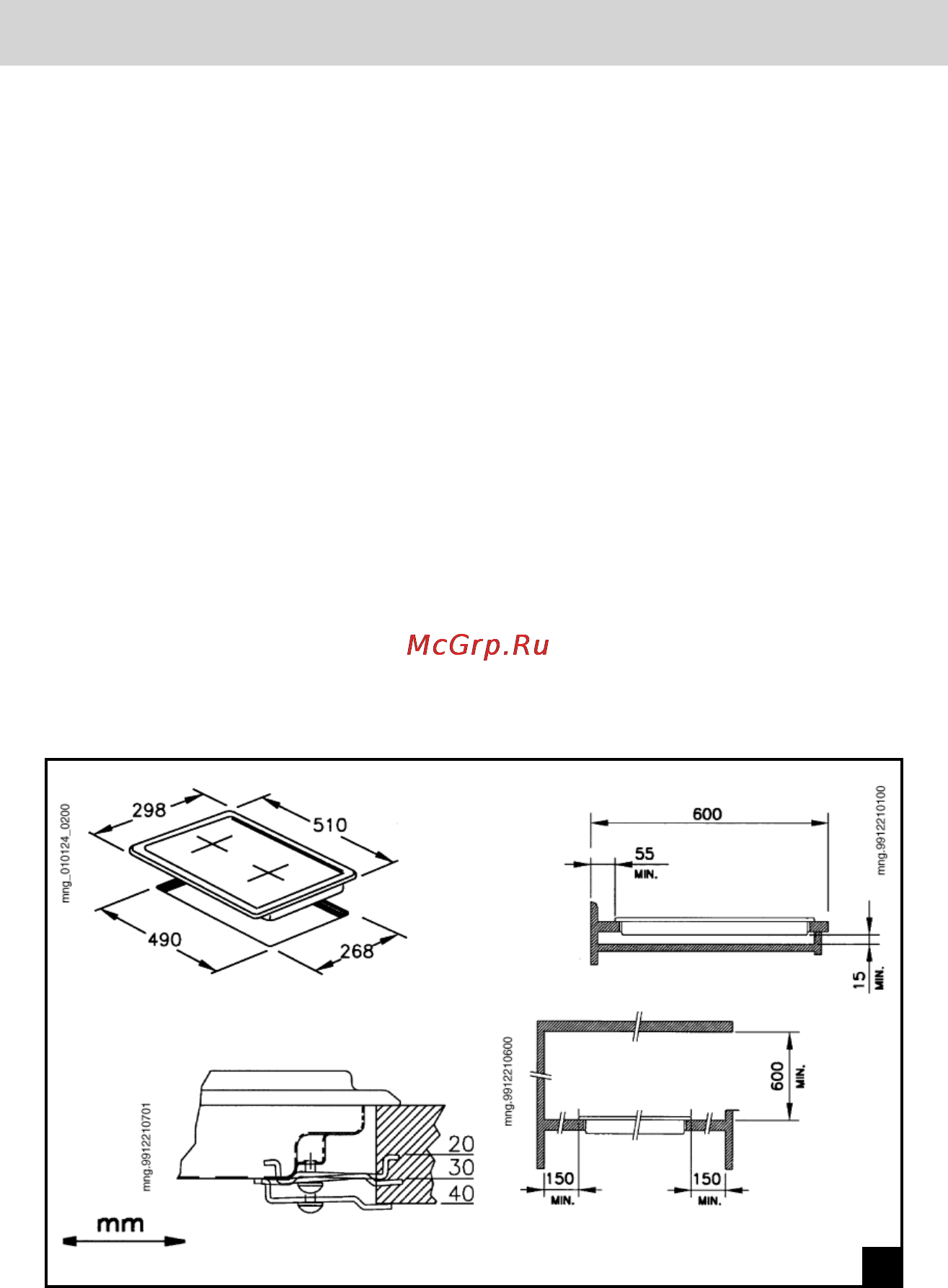

УСТАНОВКА Этот раздел предназначен для квалифицированных техников и содержит инст рукции по установке рабочей поверхности в соответствии с действующими нор мами безопасности Перед любыми работами по наладке обслуживанию и т п отключите оборудование от электрической сети Расположение Оборудование может быть встроено в модуль кухонной мебели как показано на рис 1 мод О 302 2 мод К 302 3 мод О 320 Вставьте рабочую поверхность в отведенное место плотно прижимая ее по периметру Проверьте что уплотнитель вокруг внешней грани рабочей поверхности пра вильно установлен во избежание любых протечек на несущую кухонную ме бель стол шкаф Рабочая поверхность с электрическими конфорками О 302 О 302 ОК 302 О 320 5
