SiRUBE01-503A Наружный блок
Процедуры демонтажа 105

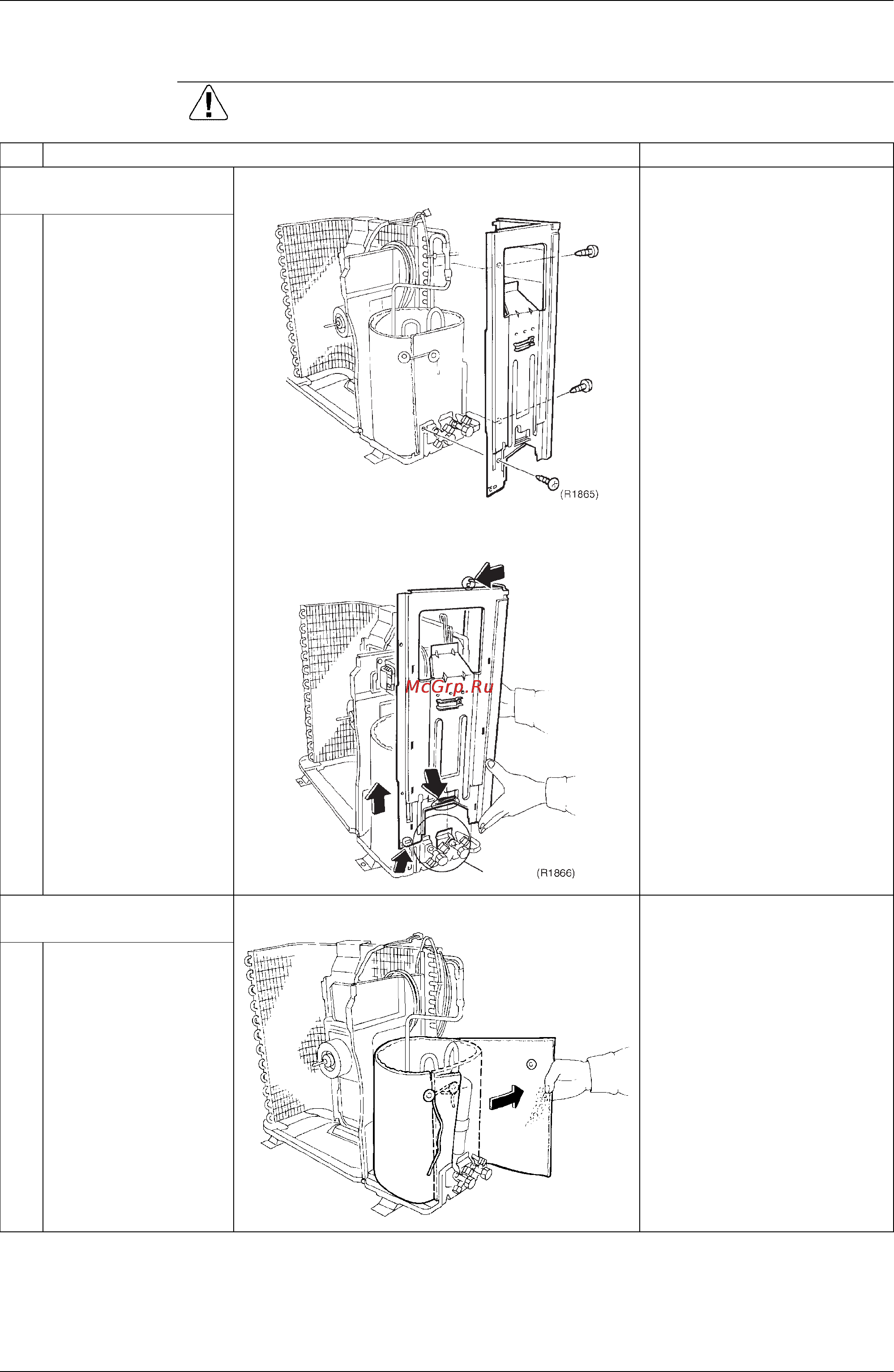

2.5 Снятие звуковой защиты
Процедура Предупреждение Перед демонтажем подождите не менее 10 минут после
выключения всех источников электропитания.
Шаг
Процедура Примечания
1. Для снятия правой
панели.
1
Снимите три винта
для удаления правой
панели.
2
Для отсоединения
крючков поднимите
правую панель.
Для установки на место
зацепите три крючка.
2. Снимите звуковую
защиту.
Так как звуковая защита
легко разрывается,
снимите ее аккуратно.
При установке на место
шумопоглощающая
прокладка должна
проходить с внутренней
стороны трубопроводов.
1
Отпустите ленты и
откройте звуковую
защиту.
Крючок
(R4749)
