7
Подãотовêа ê работе

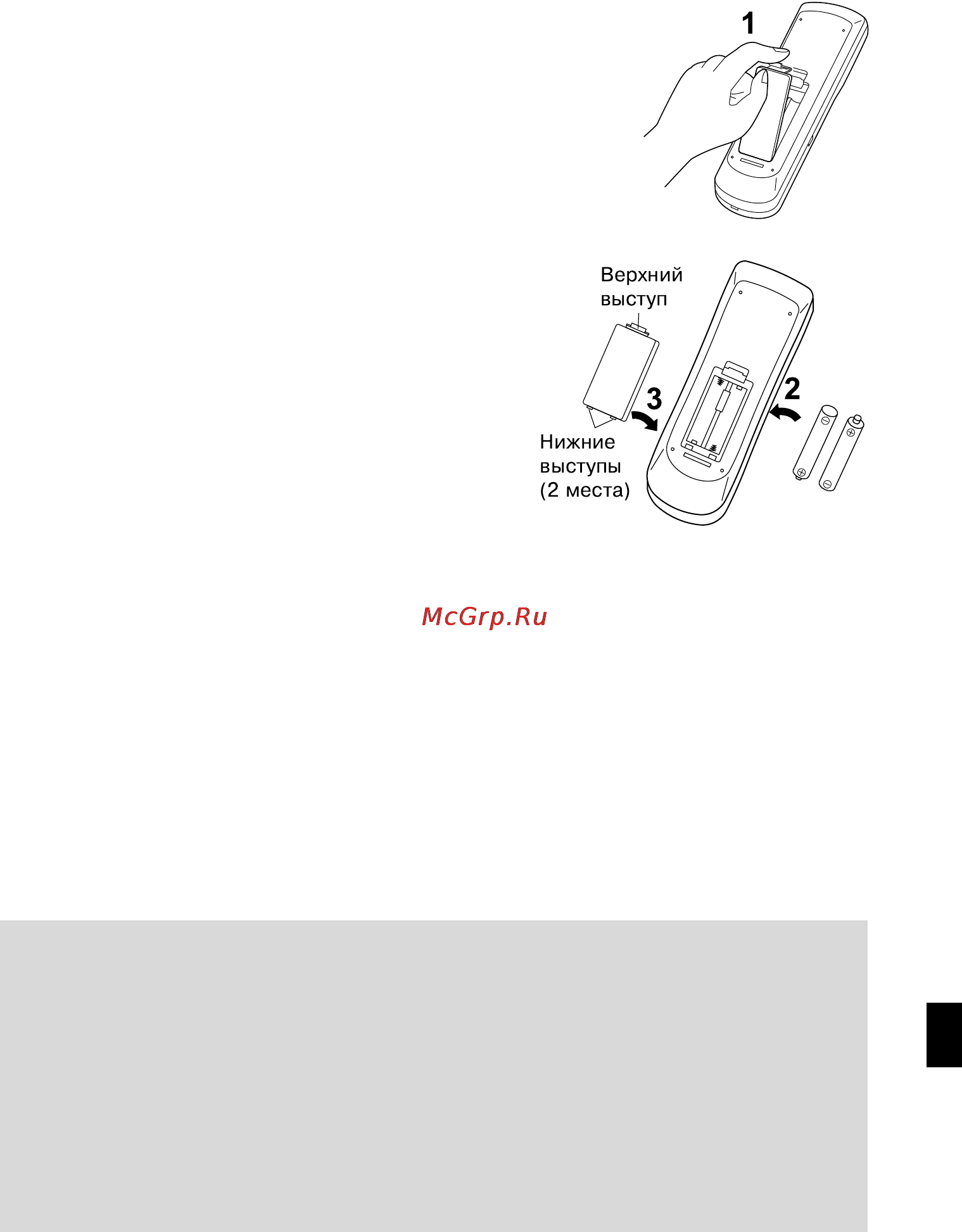

■ Для óстановêи батарееê
1.
Потяните вниз за выстóпы в
верхней части и отêройте
êрышêó.
2.
Установите две сóхие батарейêи
(AAA).
3.
Вставьте два выстóпа в нижней
части êрышêи и заêройте
êрышêó в прежнее состояние.
ВНИМАНИЕ
■
■■
■
О батарейêах
•
Устанавливаемые батарейêи должны совпадать по типó с заменяемыми батарейêами,
допóсêается тольêо одновременная замена двóх батарееê.
•
Если система не эêсплóатирóется в течение длительноãо времени, извлеêите из нее
батарейêи.
•
Реêомендóется производить заменó раз в ãод, но при понижении ярêости изображения
дисплея дистанционный блоê óправления либо при óхóдшении приема следóет
óстанавливать новые щелочные батарейêи.
Не пользóйтесь марãанцевыми
батарейêами.
•
Прилаãаемые батарейêи предназначены для начальноãо периода эêсплóатации системы.
Сроê использования батарееê может оêазаться êоротêим в зависимости от даты
изãотовления êондиционера.
