Ajetrays AR-440 [10/69] Стационарная работа
![Ajetrays AR-140 [10/69] Стационарная работа](/views2/1141995/page10/bga.png)

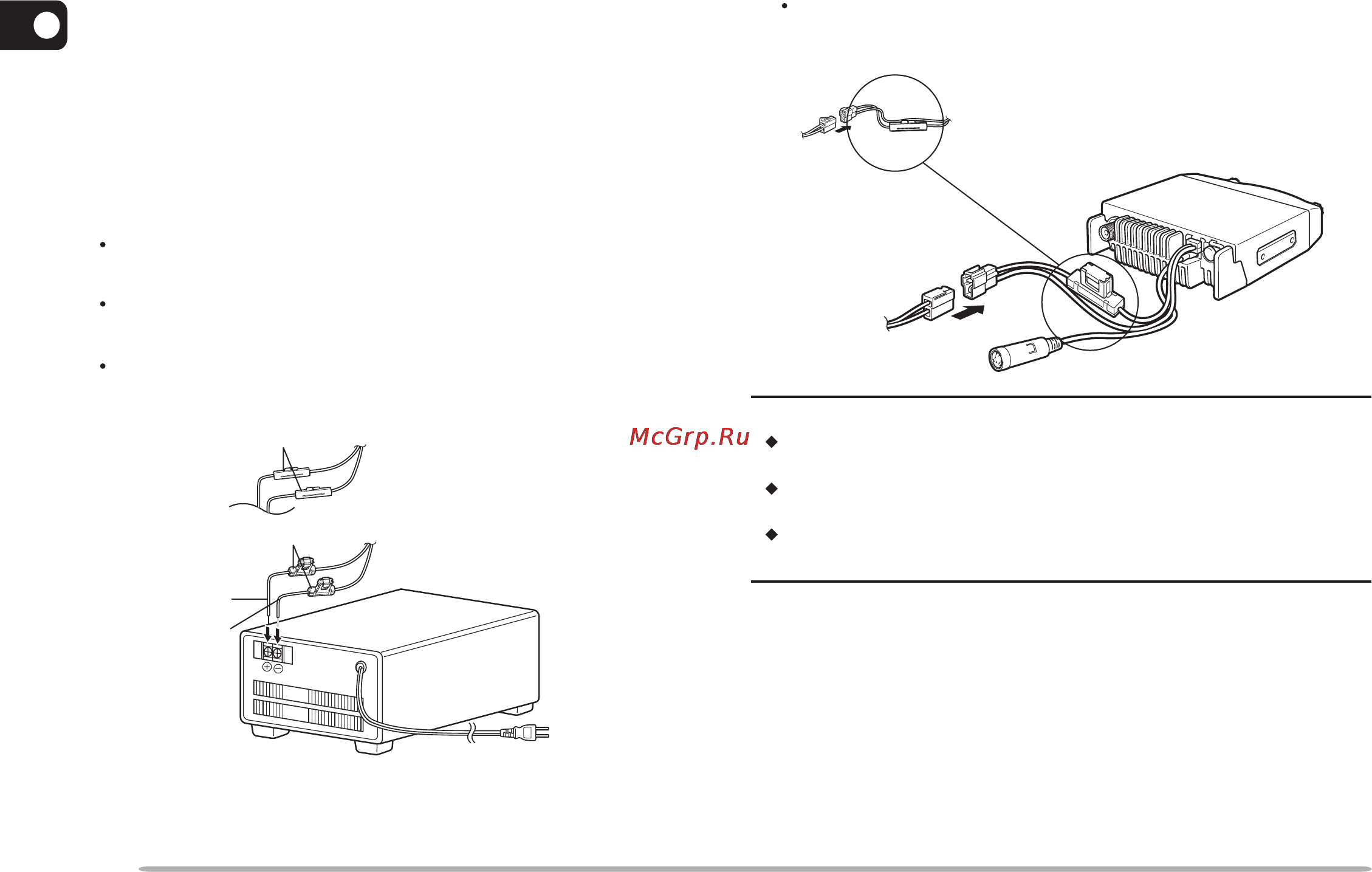

Подсоедините силовой DC кабель к источнику постоянного
тока и убедитесь, в правильности полярности (Красный –
положительный Черный – отрицательный).
4
1
2
Примечание:
Стационарная работа
1
К выходу
переменного
тока (АС)
Регулируемый источник
постоянного тока
Черный (–)
Красный (+)
Держатель предохранителя
Держатель
предохранителя
Держатель предохранителя
Для того, чтобы использовать передатчик в стационарном
положении, Вам понадобится отдельный +13,8 Вольтовый
источник питания (поставляется отдельно). Рекомендуемая
емкость тока Вашего источника питания от 12 Ампер и более.
Не соединяйте напрямую рацию к выходу источника
постоянного тока.
Используйте прилагаемый силовой кабель для
подсоединения рации к источнику питания.
Не заменяйте штатный кабель проводом меньшего
сечения.
Соедините разъем питания радиостанции с разъемом
силового кабеля.
Сожмите разъемы до щелчка защелок.
Для полного использования возможностей Вашего передатчика
мы рекомендуем использовать штатный силовой кабель.
Перед соединением силового кабеля к передатчику убедитесь,
что выключены передатчик и источник постоянного тока.
Не включайте источник питания, пока не выполните всех соеди-
нений.
