Ajetrays AR-440 [12/69] Программирование с компьютера

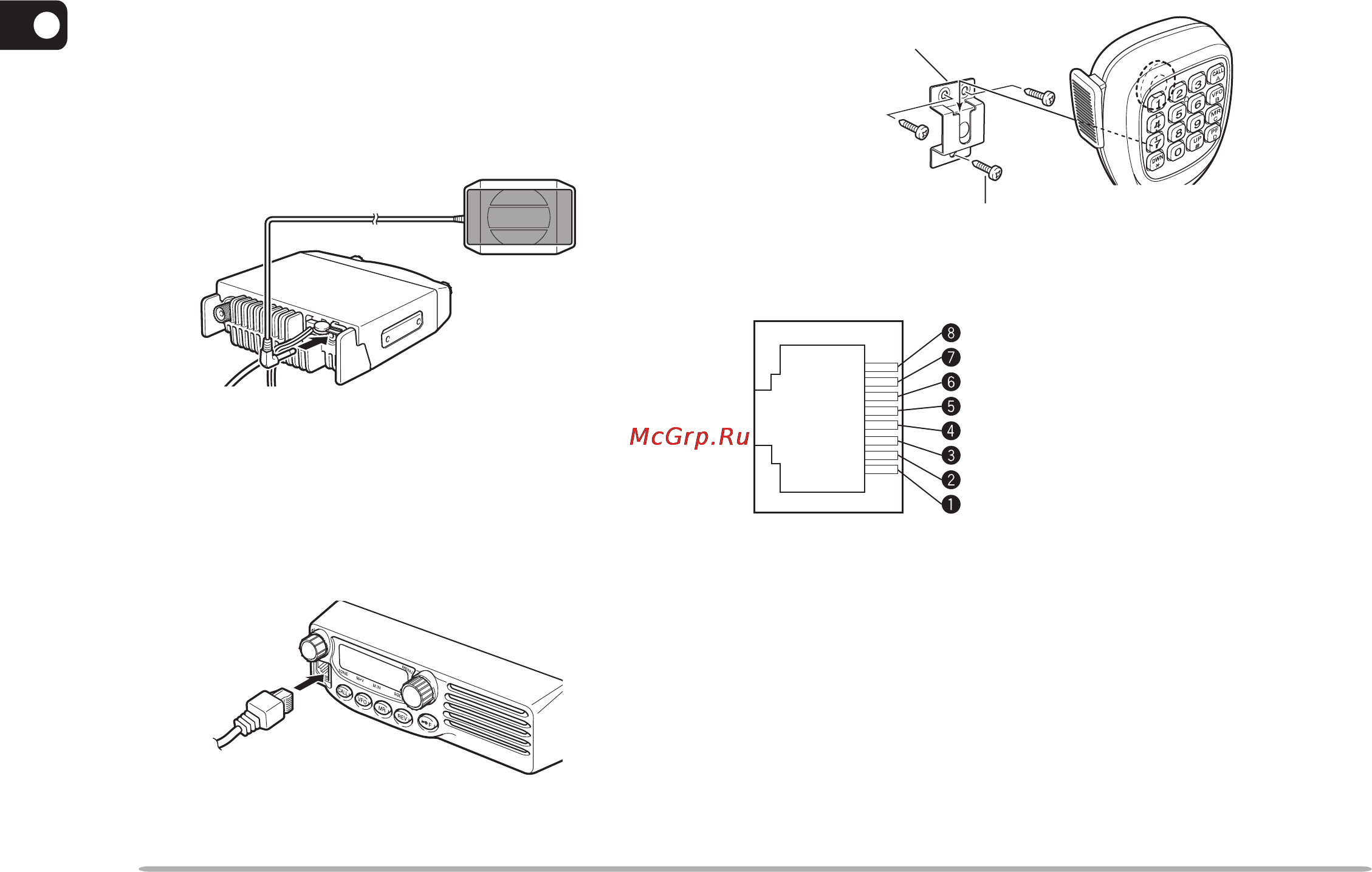

![Ajetrays AR-140 [12/69] Программирование с компьютера](/views2/1141995/page12/bgc.png)
6
1
Тангента
Разъем тангенты
Винты кронштейна микрофона
(3 мм х 10 мм)
Программирование с компьютера
ПРИСОЕДИНЕНИЕ АКСЕССУАРОВ
Внешний динамик
Если Вы планируете использовать внешний громкоговори-
тель, то выбирайте громкоговоритель с внутренним сопро-
тивлением 8 Ω. Гнездо внешнего громкоговорителя имеет
диаметр 3,5 мм моно (2-контактный ) штекер.
Для передачи голоса используется 600 Ω 8-ми контактная
тангента с встроенным микрофоном. Она подключается в
модульное гнездо на передней панеле радиостанции.
Вставьте 8-ми контактный штекер в гнездо до щелчка фикса-
ции.
Присоедините прилагаемый кронштейн микрофона в подхо-
дящее место, используя винты, включенные в набор винтов.
Контакт для передачи данных
Нет контакта
Микрофон сопротивлением 600Ω
GND микрофона(корпус)
РТТ
GND(корпус)
Питание 8В 100мА макс
Нет контакта
Для программирования используйте програмное обеспече-
ние, скачанное с сайта продавца. Сначала подключите
радиостанцию к Вашему компьютеру, используя AJP6-4
программирующий кабель (через гнездо микрофона).
