Ajetrays AR-440 [11/69] Замена предохранителя подсоединение антенны
![Ajetrays AR-440 [11/69] Замена предохранителя подсоединение антенны](/views2/1141995/page11/bgb.png)
5
1

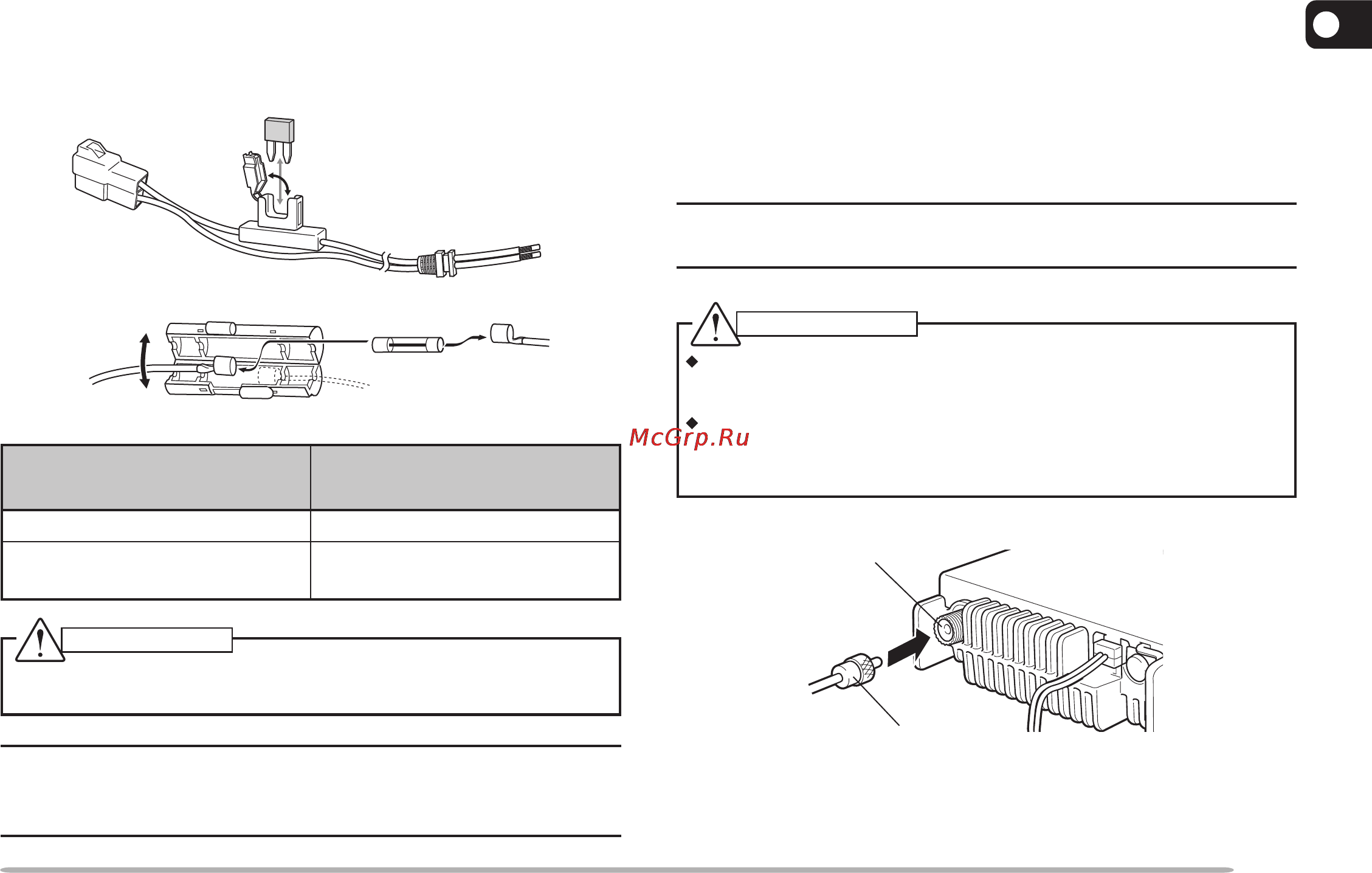

Замена предохранителя ПОДСОЕДИНЕНИЕ АНТЕННЫ
A51
A02
Соединитель фидерной линии
Гнездо антенны
К антенне
Если предохранитель расплавится, то установите причину,
затем устраните проблему. После устранения проблемы
замените предохранитель. Если вновь установленный предо-
хранитель опять расплавится, отсоедините силовой кабель и
обратитесь к Вашему продавцу за помощью.
Расположение
предохранителя
Номинал тока
предохранителя
Радиостанция
Прилагаемый силовой
кабель постоянного тока
Предупреждение!
Предупреждение:
Используйте только предохранители указанного номинала и типа,
иначе рация может быть повреждена.
Примечание: Используйте радиостанцию когда работает двигатель автомо-
биля, происходит подзарядка аккумулятора. При работе с выключенным
двигателем продолжительное время, аккумулятор может разрядиться и не
будет иметь достаточной емкости для запуска двигателя.
Перед началом работы установите хорошо настроенную
антенну. Успех Вашей установки будет зависеть в большин-
стве от типа антенны и правильности установки.
Используйте антенну с радиочастотным кабелем имеющим
волновое сопротивление 50 Ω. Использование другого
кабеля запрещается. Т.к. может привести с выходу из строя
радиостанции.
Примечание: На наших моделях применяются антенные гнезда
UHF-типа (SO-239).
Ведение передачи без соединения c антенной, либо других соответ-
ствующих нагрузок, может привести к поломке радиостанции. Всегда
подсоединяйте антенну к передатчику перед ведением передачи.
Все стационарные станции должны иметь грозозащиту от удара молнии
и последующей порчи рации. В месте расположения стационарной
антенны должен быть оборудован громоотвод для уменьшения опасно-
сти пожара.
