ХАРАКТЕРИСТИКИ

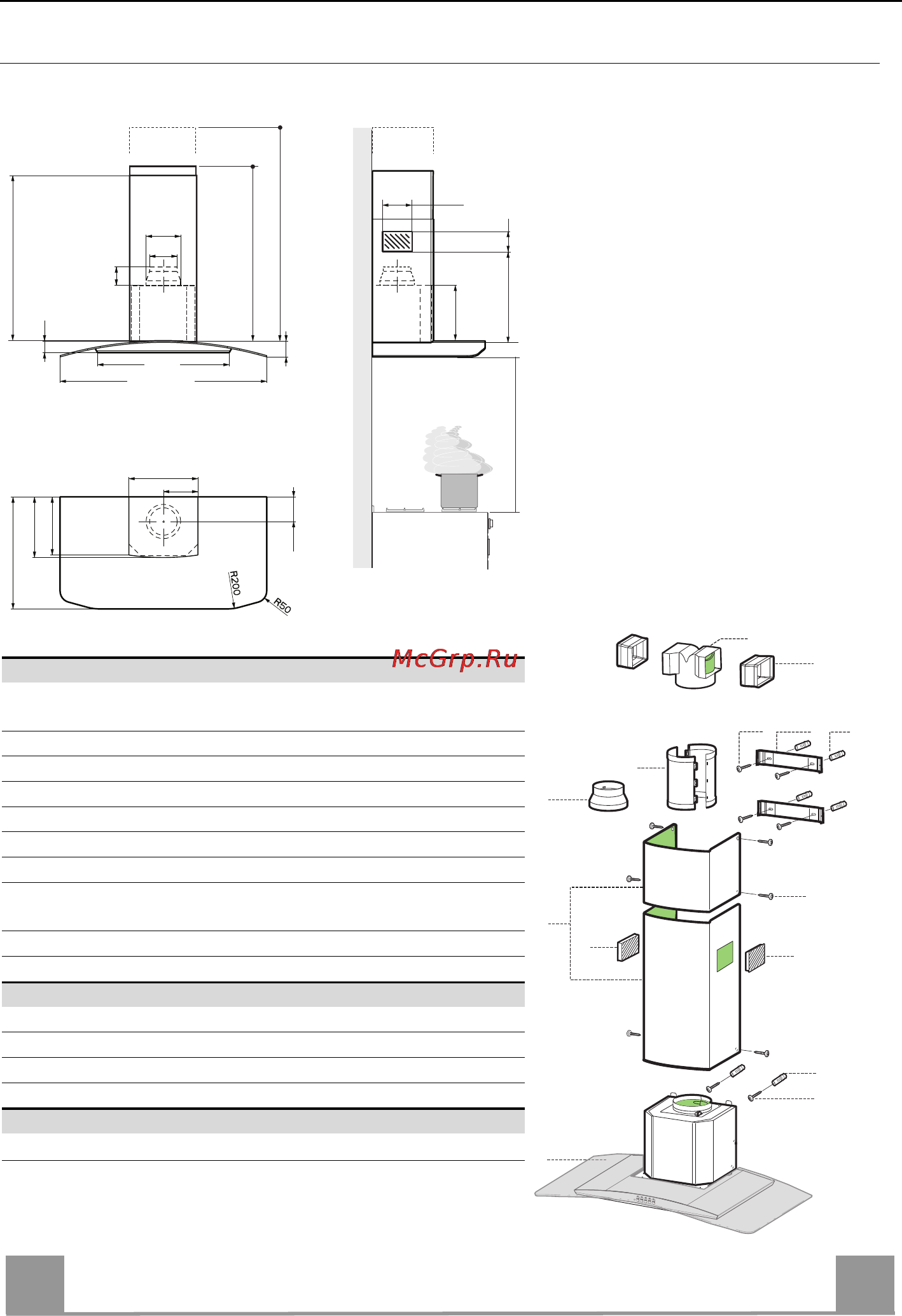

Габариты
300
490
265
254
107.5
150
740
80
598 / 898
ø150
ø120
51
70
572
min. 740
max. 950
132
90
433
650 min.
253
Части
Обозн.К-воЧасти изделия
1 1 Корпус вытяжки в комплекте с ручками управления,
освещением, вентилятором, фильтрами
2 1 Телескопическая дымовая труба, состоящая из:
2.1 1 Верхней дымовой трубы
2.2 1 Нижней дымовой трубы
8a 1 Правая регулируемая решетка выпуска воздуха
8b 1 Левая регулируемая решетка выпуска воздуха
9 1 Переходный фланец ø 150-120 мм
14 1 Насадка для выпуска воздуха из корпуса вытяжки
из 2 половинок
14.1 1 Насадка выпускного патрубка воздуха
15 1 Выпускной патрубок воздуха
Обозн.К-воУстановочные компоненты
7.2.1 2 Крепежные скобы верхней дымовой трубы
11 6 Вкладыши
12a 6 Винты 4,2 x 44,4
12c 6 Винты 2,9 x 9,5
К-во Документация
1 Руководство по эксплуатации
2.1
2.2
2
9
14.1
15
14
8b
8a
12c
12a
7.2.1 11
1
11
12a
