Faber TRATTO 3V X/V A60 [5/10] Установка

УСТАНОВКА

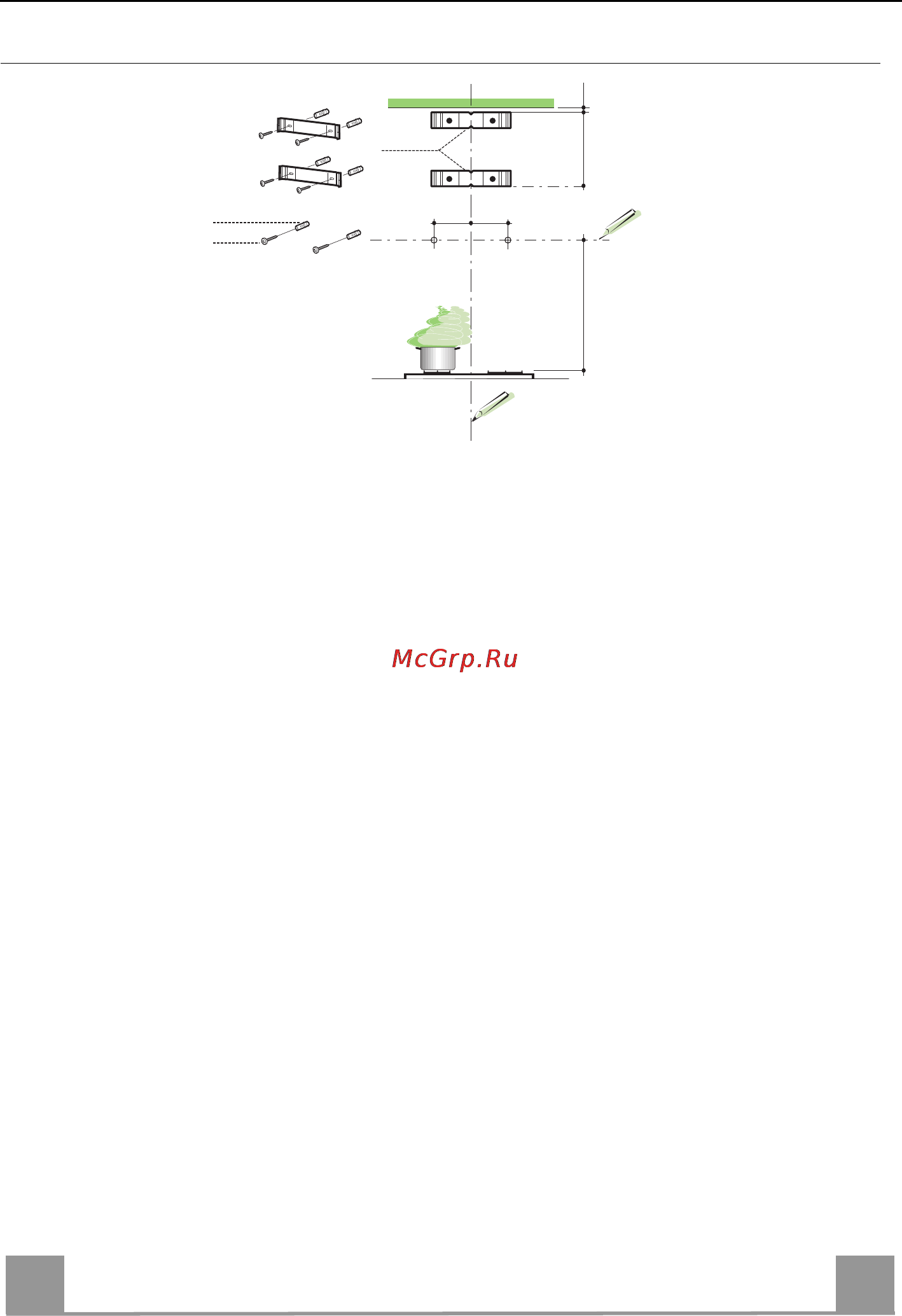

Сверление стены и крепление скоб

Провести на стене:

• вертикальную линию до потолка или до верхнего предела по центру участка, предназначенного

для установки вытяжки;

• горизонтальную линию на высоте минимум 960 мм от плиты для установки без задника

• Как показано, приложить скобу 7.2.1 к стене на расстоянии 1-2 мм от потолка или от верхнего

предела, выровнять ее центр (пазы) по установочной вертикальной линии.

• Обозначить центры отверстий скобы.

• Как показано, приложить скобу 7.2.1 к стене на расстоянии Х мм под первой скобой (Х = высота

входящей в комплект верхней дымовой трубы) и выровнять ее центр (пазы) по установочной

вертикальной линии.

• Обозначить центры отверстий скобы.

• Как показано, обозначить контрольную точку на расстоянии 116 мм от вертикальной линии и на

установочной горизонтальной линии.

• Повторить эту операцию с противоположенной стороны.

• В отмеченных точках просверлить отверстия диаметром 8 мм.

• Вставить вкладыши 11 в отверстия.

• Закрепить скобы комплектующими винтами 12a (4,2 x 44,4).

• Затянуть 2 входящих в комплект винта 12a (4,2 x 44,4) в отверстиях для крепления

корпуса вытяжки, оставив между стеной и головкой винтов зазор 5-6 мм.

12a

960

116

1÷2

116

7.2.1
