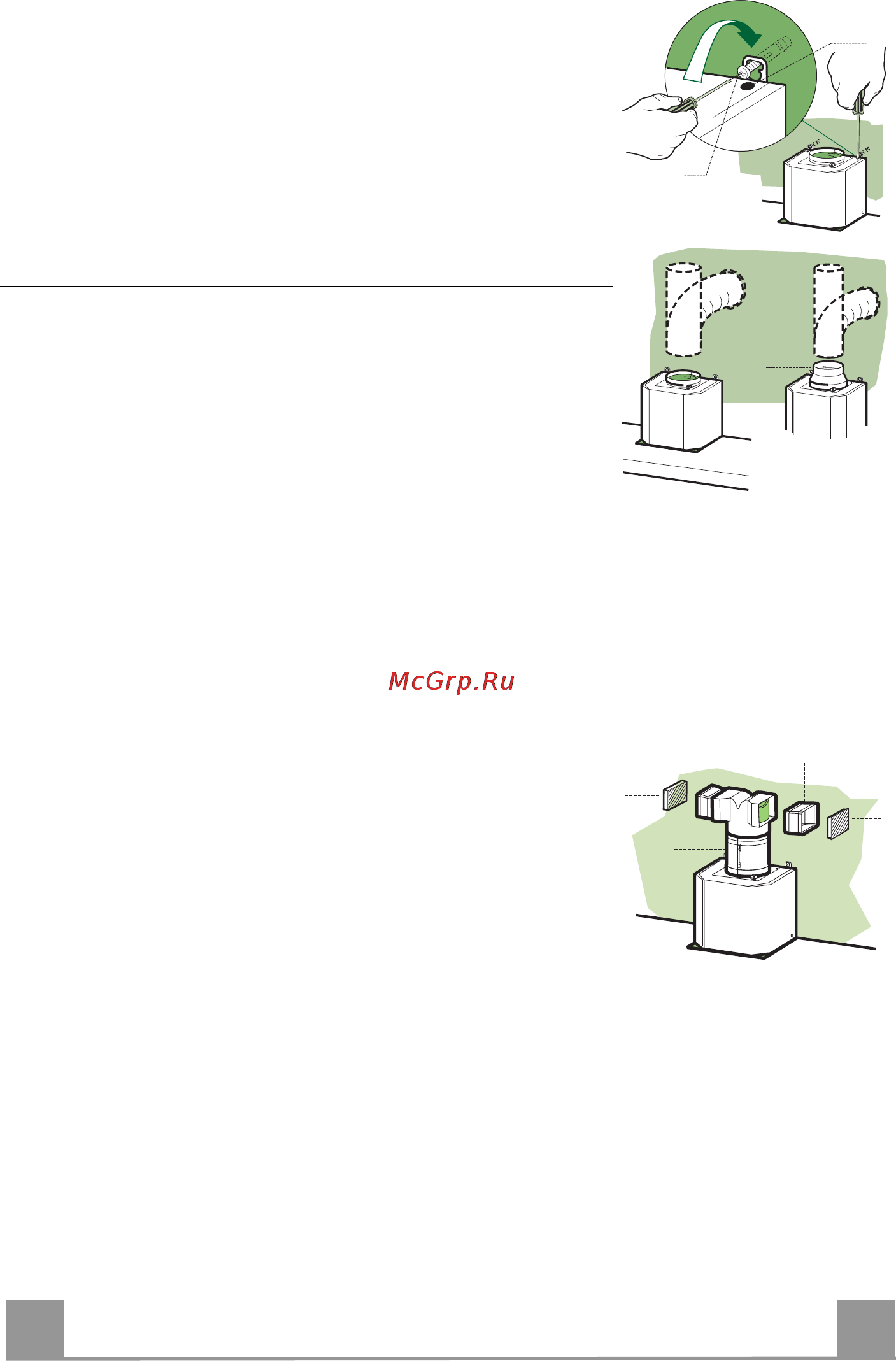

Установка корпуса вытяжки

• Прежде чем повесить корпус вытяжки, затянуть 2 винта

Vr, расположенные в точках навески вытяжки.

• Повесить корпус вытяжки на предназначенные винты 12a.

• Затянуть до конца опорные винты 12a.

• Винтами Vr выровнять корпус вытяжки

12a

Соединения

ВЫПУСК ВОЗДУХА ИЗ ВСАСЫВАЮЩЕЙ ВЫТЯЖКИ

Для установки всасывающей вытяжки соединить ее с

выпускной трубой жесткой или гибкой трубкой диаметром

150 или 120 мм, тип которой может выбрать монтажник.

• Для соединения трубкой Ø 120 мм вставить переходный фланец 9 в

выпускное отверстие корпуса вытяжки.

• Закрепить трубку соответствующими трубными

зажимами. Необходимый крепежный материал не входит в

комплект.

• Вынуть фильтры от запахов на активном угле

ø 120ø 150

ВЫПУСК ВОЗДУХА ИЗ ФИЛЬТРУЮЩЕЙ ВЫТЯЖКИ

• Собрать половинки насадки корпуса вытяжки 14.

• Вставить, надавив, полученную насадку корпуса вытяжки

14 в выпускное отверстие.

• Вставить, надавив, патрубок 15 в насадку корпуса

вытяжки 14.

• Вставить сбоку насадки патрубка 14.1 в патрубок 15.

• Проверить, чтобы выпускное отверстие насадок патрубка

14.1 совпало с отверстиями дымохода, как по горизонтали,

так и по вертикали. Если же оно не совпадает, поменять

местами насадки патрубка 14.1 или обрезать насадку

корпуса вытяжки 14 по длине одной из канавок меньшей

толщины, после чего установить, как описано выше, все

прочие части.

• Регулируемые решетки выпуска воздуха 8a - 8b следует

установить после установки нижней части дымохода 2.2.

• Проверить наличие фильтра от запахов на активном угле.

14.115
