ПОВОРОТ РУКОЯТКИ

Для удобства выполнения работы заднюю рукоятку

можно повернуть (C ↔ D) относительно направления

движения ножа (A ↔ B). Поворот может осуществ-

ляться на 45° и 90° вправо и влево соответственно.

Операция

1. Нажмите кнопку-блокиратор вращения для раз-

блокировки рукоятки.

2. Поверните заднюю рукоятку в требуемое положе-

ние (на 45° или 90° вправо или влево).

Когда рукоятка будет установлена в положение

фиксации, раздастся щелчок.

3. Возьмитесь за пусковой механизм дросселя, на-

жимая на его стопор и кнопка блокиратора вра-

щения будет вытолкнута, а вращение задней ру-

коятки застопорится.

ПРЕДУПРЕЖДЕНИЕ

ВСЕГДА ВЫКЛЮЧАЙТЕ ДВИГАТЕЛЬ ПЕРЕД

ИЗМЕНЕНИЕМ ПОЛОЖЕНИЯ РУКОЯТКИ!

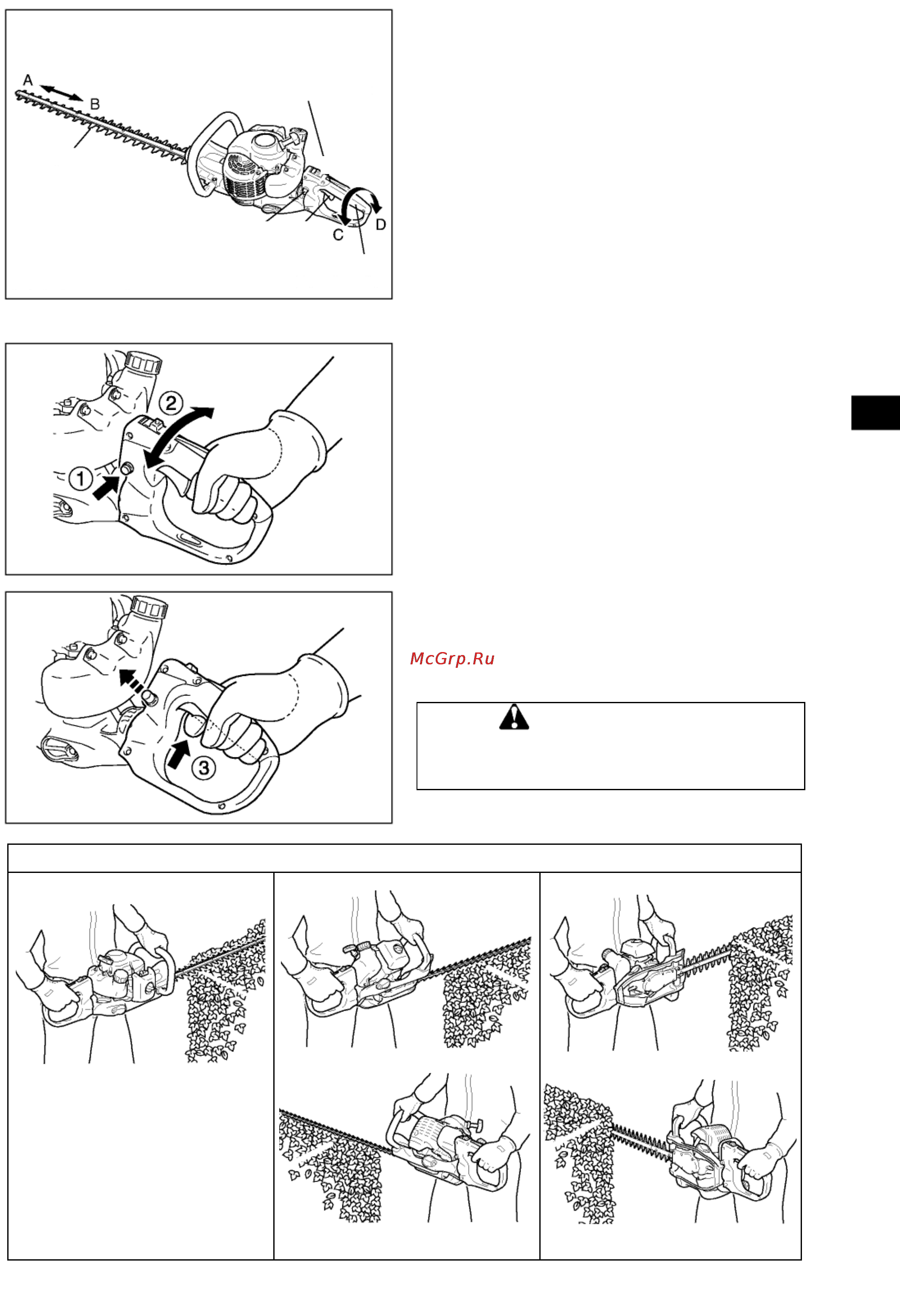

Фиксированные по-

45° вправо

45° влево

90° вправо

90° влево

Направление

движения ножа

Нож

Поворот

Кнопка стопора вращения

Пусковой

механизм

Кнопка, блокирующая

поворот з

адней рукоятки.

Блокиратор пускового ме-

ханизма дросселя

Задняя рукоятка
