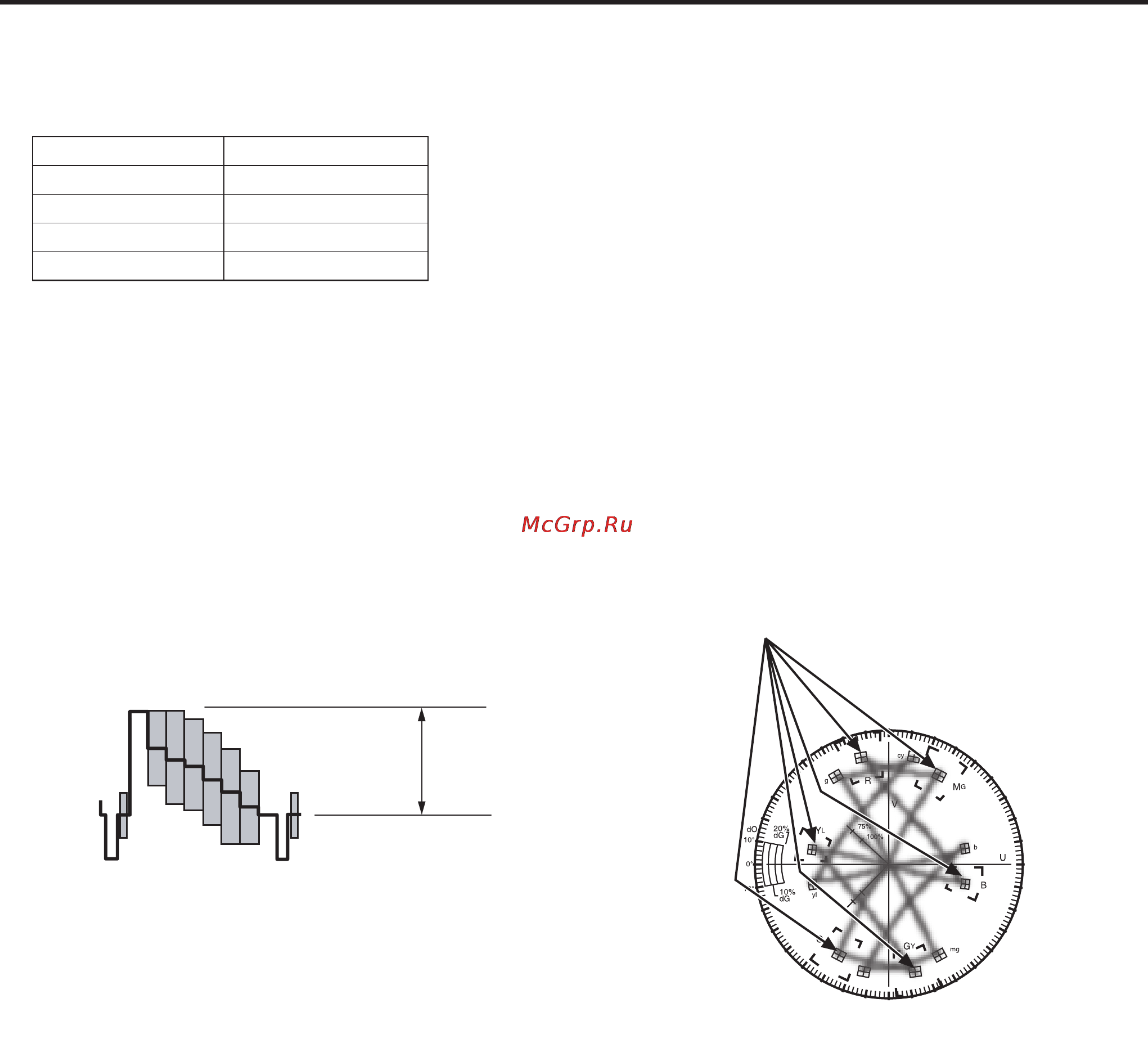

13 ( I )
Compensazione del cavo
1. Spostare il selettore di compensazione del cavo in base alla lunghezza del cavo di collegamento tra videocamera e
RCU.
Posizione selettore Lunghezza cavo
1 Meno di 75 m
2 75 – 150 m
3 150 – 230 m
4 230 – 300 m
(Le lunghezze dei cavi indicate sono approssimative.)
2. Collegare il monitor forma d’onda (o l’oscilloscopio) e il vettorscopio ai connettori di uscita video.
(terminazione 75 ohm)
3. Commutare il segnale della videocamera sulle barre dei colori e regolare il livello Y (luminanza) e la crominanza con
i corrispondenti comandi di regolazione.
Se le barre dei colori in uscita dalla videocamera sono normali, regolare i valori come indicato sotto.
Livello crominanza: ogni colore deve essere compreso nello
spetto del vettorscopio.
Livello Y: 0,7 Vp-p
0,7 Vp-p
Y
L
G
Y
M
G
cy
b
g
yl
75%
100%
mg
G
R
B
U
V
20%
dG
dO
10%
dG
10°
10°
0°
Regolazioni
