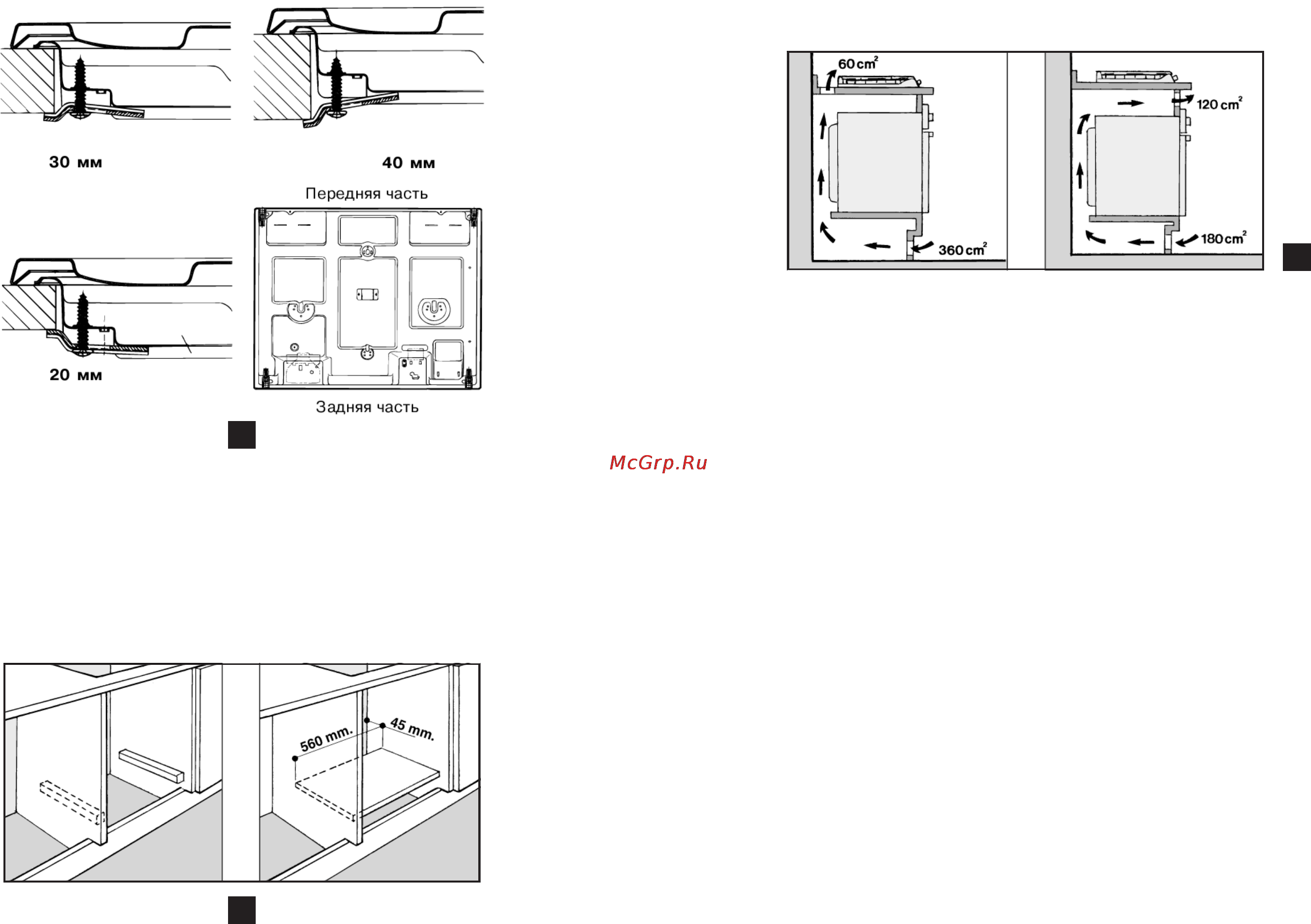

Позиция фиксаторов при различной толщине поверхности к которой крепится оборудование 30 мм При установке рабочей поверхности над встроенной духовкой не оборудо ванной системой принудительной вентиляции убедитесь в наличии отвер стий для притока и оттока воздуха в сответствующей внутренней части корпуса кухонной мебели рис 8 40 мм Передняя часть ПОДКЛЮЧЕНИЕ ГАЗА 20 мм Задняя часть 6 Если рабочая поверхность устанавливается не над встроенной духовкой для изоляции под рабочую поверхность помещают деревянный щит на рас стоянии не менее 20 мм от нижней части оборудования 7 Если рабочая поверхность устанавливается над встроенной духов кой предпочтительнее чтобы духовка опиралась на два деревянных бру са прикрепленных к внутренним стенкам корпуса кухонной мебели при объединенной поверхности кухонного комплекса должен быть обеспечен зазор позади оборудования не менее 45 х 560 мм рис 7 Подключение к газу рабочей поверхности должно производиться квалифици рованным персоналом в соответствии с действующими стандартами и после проверки соответствия типа подключаемого газа тому на который на строено оборудование При несоответствии типов газа следуйте инструкциям параграфа Настройка рабочей поверхности на различные типы газа Если рабочая поверхность подсоединяется к баллону со сжиженным газом отрегулирйте его давление в соответствии с действующими нормами техники безопасности Важно для безопасной и долгой работы оборудования убедитесь что давле ние газа соответствует уровню указанному в таблице Характеристики горе лок и жиклеров Подключение через негибкую стальную или медную трубу Подключение должно быть произведено таким образом чтобы исключить ме ханическое давление в любой части рабочей поверхности Оборудование оснащено настраиваемым образным штуцером и прокладкой для подсоединения к источнику газа Чтобы повернуть штуцер прокладку не обходимо заменить поставляется с оборудованием Газовый вывод оборудования приспособлен для подключения круглой газовой трубы с наружной резьбой 1 2 дюйма Подключение гибкой стальной трубой Гибкая стальная труба присоединяется к тому же выводу с наружной резьбой 1 2 дюйма Используйте только трубы и прокладки соответствующие текущим стандартам Полная длина трубы не должна превышать 2000 мм Обязательно убедитесь что гибкая стальная труба не касается движущихся предметов и не пережата 8 С13РН 640 М С13РН 640 М3 С13РН 640 МЭТ С13РН 640 М С13РН 640 М3 С13РН 640 МЭТ 9
