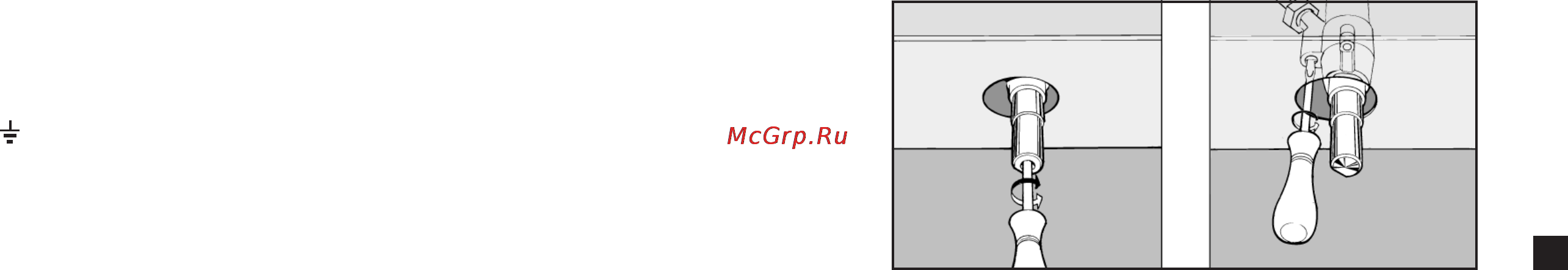

• Настройка рабочей поверхности на различные типы газа 6
• Подсоединение кабеля к сети 6
• Регулировка минимального пламени 6
• Регулировка поступления воздуха в горелки 6
• Электрические соединения 6
• 73 23 eec от 19 2 3 низкого напряжения и послед модификации 89 336 eec от 03 5 9 электромагнитной совместимости и последую 7
• 90 396 еес от 29 6 0 газ и последующие модификации 93 68 еес от 22 7 3 и последующие модификации 7
• Cisph 640 m cis 640 ms 7
• Cisph 640 м cisph 640 ms cisph 640 mst cisph 640 м cisph 640 ms cisph 640 mst 7
• D устройство электронного розжига газовых горелок 7
• В поддерживающая решетка для посуды 7
• Газа в горелку 7
• Газовые горелки 7
• Кнопка электронного зажигания только для некоторых моделей 7
• Описание 7
• Рабочая поверхность соответствует следующим директивам еэс 7
• С рукоятки управления газовыми горелками 7
• Срабатывает если пламя случайно погасло прекращает подачу 7
• Таблица 1 7
• Только для cisph640 ms cisph 640 mst 7
• Только для некоторых моделей 7
• Устройство системы безопасности gas control 7
• Характеристики горелок и жиклеров 7
• Щие модификации 7
• Gas control 8
• Внимание 8
• Газовые горелки 8
• Горелка диаметр 8
• Для моделей рн640 ms рн 640 mst 8
• Дна посуды см 8
• Инструкции по эксплуатации практические советы 8
• Использование газовых горелок 8
• На моделях с электрическим розжигом d 8
• Чтобы включить горелку 8
• Газовые вентили застревают и плохо проворачиваются 9
• Гаснет пламя на моделях с устрой ством газ контроль 9
• Горелка гаснет при установке рукоятки в положение слабое пламя 9
• Горелка не зажигается или пламя распреде лено не равномерно вокруг горелки 9
• Обслуживание и уход устранение неисправностей 9
• Посуда не устойчива 9
• Merloni elettrodomestici spa 10
• Stinol 10
• Èaristo 10
• Газовые горелки тип 10
• Газовые параметры 10
• Комплектация 10
• Лет со дня изготовления 10
• Модель рн 640 м рн 640 ms рн 640 mst 10
• Размеры 10
• Размеры для встраивания 10
• Система безопасности gas control 10
• Срок службы 10
• Технические характеристики 10
• Электрические параметры 10
• Электроподжиг газовых горелок 10
• 044 494 36 10 11
• 095 974 62 80 11
• 343 376 15 12 11
• 812 118 80 55 11
• Ariston indesit stinol 11
• Cisph 640 м cisph 640 ms cisph 640 mst 11
• Www merloni ru 11
• В екатеринбурге 11
• В киеве 11
• В москве 11
• В санкт петербурге 11
• Вы можете ознакомиться с полным каталогом серии профессиональных акссе суаров и средств забота о доме и получить информацию в авторизованных сервисных центрах адреса и телефоны указаны в гарантийном документе 11
• Забота о доме 11
• Компания merloni elettrodomestici 11
• На сайте 11
• Настоятельно рекомендует использовать для ухода за вашей бытовой техникой 11
• По телефонам справочной службы компании мерлони 11
• Производитель бытовой техники торговых марок 11
• Серия включает в себя полный спектр средств по уходу за 11
• Средства и аксессуары профессиональной серии 11
• Фирменные средства по уходу за бытовой техникой от производителя 11
• Cisph 640 м ix cisph 640 м wh cisph 640 ms ix cisph 640 ms wh cisph 640 mst ix cisph 640 mst an r 12
• Í ariston 12
• Встроенная техника 12
• Рабочие поверхности 12

Похожие устройства

• Hotpoint-Ariston CISPH640MSTANRHA Инструкция по эксплуатации
• Hotpoint-Ariston PH640M GHHA Инструкция по эксплуатации
• Hotpoint-Ariston CISFBG(WH)/HA Инструкция по эксплуатации
• Hotpoint-Ariston CISFBGIXHA Инструкция по эксплуатации
• Prestige 1014 Инструкция по эксплуатации
• Prestige 559 Full HD Инструкция по эксплуатации
• Prestige DVR-524 Инструкция по эксплуатации
• Prestige 250 FullHD Инструкция по эксплуатации
• Hotpoint-Ariston AQXF 129 H (CSI)/HA Инструкция по эксплуатации
• Hotpoint-Ariston BCB332 Al/HA Инструкция по эксплуатации
• Hotpoint-Ariston CISFB51.2 IXHA Инструкция по эксплуатации
• Hotpoint-Ariston AQXXD129H(EU)/HA Инструкция по эксплуатации
• Hotpoint-Ariston FB52C.2IXHA Инструкция по эксплуатации
• Hotpoint-Ariston F99 C.1 IX/HA Инструкция по эксплуатации
• Hotpoint-Ariston F56 IX Инструкция по эксплуатации
• Hotpoint-Ariston RMBA 2185.L.019 Инструкция по эксплуатации
• Hotpoint-Ariston C34SG3 (X)R/HA Инструкция по эксплуатации
• Hotpoint-Ariston C34SG3 (W)R/HA Инструкция по эксплуатации
• Hotpoint-Ariston RST 702 K Инструкция по эксплуатации
• Hotpoint-Ariston RST 7229 K Инструкция по эксплуатации

Контроль плотности подсоединения После подключения проверьте наличие утечек смочив соединение мыльным раствором пузырьки на поверхности укажут место утечки Никогда не исполь зуйте для проверки пламя Оборудование подключенное с нарушением требований безопасности бытовых приборов большой мощности изложенных в настоящей инструк ции является потенциально опасным Производитель не несет ответ ственности за ущерб здоровью и собственности если он вызван несоблюдением указанных норм установки ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ Подключение рабочей поверхности производится по трехпроводной схеме в соответствии с информационной табличкой расположенной под оборудова нием Провод заземления имеет цветовую маркировку желтого и зеленого цвета В случае установки рабочей поверхности вместе со встроенной духовкой под ключение следует выполнять отдельно что обусловлено требованиями безо пасности и обеспечивает удобство проведения работ по обслуживанию и ремонту Настройка рабочей поверхности на различные типы газа Если тип газа который Вы будете использовать отличается от того на кото рый настроена рабочая поверхность см маркировку на нижней стороне ра бочей поверхности или на упаковке необходимо заменить газовые жиклеры следующим образом снимите решетки и выньте горелки из гнезд выверните жиклеры 7 мм торцевым ключом и замените см таблицу 1 Характеристики горелок и жиклеров их подходящими соберите все компоненты в обратном порядке Подсоединение кабеля к сети Оснастите питающий кабель соответствующей вилкой см информационную табличку или непосредственно подключите оборудование к сети без вилки и розетки В последнем случае должен быть установлен многолинейный выключатель соответствующий нагрузке с расстоянием между разведенны ми контактами не менее 3 мм причем линия заземления не должна разры ваться Питающий кабель следует располагать так чтобы по всей длине он никогда не нагревался до температуры превышающей на 50 С комнатную Перед подсо единением убедитесь в том что Если давление газа отличается от указанного в таблице необходимо устано вить подходящий регулятор давления в соответствии с местными стандарта ми пользования газовой сетью Регулировка поступления воздуха в горелки Регулировки не требуется Регулировка минимального пламени поверните газовый клапан к минимальному положению А провода и соединения проводов в вилке и розетке предохранители и проб ки могут выдержать рабочую нагрузку см информационную таблицу V рабочая поверхность надежно заземлена в соответствии с правилами и тре бованиями предъявляемыми к заземлению бытовой техники V розетка месте или многолинейный выключатель находятся в легкодоступном Важно электрические провода имеют следующую цветовую маркировку снимите рукоятку и вращайте ее регулировочный винт расположен сбоку или внутри стержня регулятора в разные стороны пока пламя не станет малым но устойчивым рис 9 М В В случае со сжиженным газом регулировочный винт должен быть закру чен по часовой стрелке полностью проверьте чтобы при быстром повороте рукоятки от максимального к ми нимальному пламя не гасло при несрабатывании системы безопасности термопары поступлении газа увеличьте его уровень регулировочным винтом при минимальном зелено желтый заземление синий нейтраль коричневый или черный фаза При несоответствии заводского соединения проводов силового кабеля и со единения проводов в вилке проделайте следующие действия зеленый желтый или просто зеленый провод сети подсоедините к кон такту Е или ф или зеленому или зелено желтому коричневый провод сети через кабель подсоедините к контакту 1_ или к красного цвета синий провод сети подсоедините к контакту М или контакту черного цвета 10 С13РН 640 М С13РН 640 М3 С13РН 640 МЭТ С13РН 640 М С13РН 640 М3 С13РН 640 МЭТ 11
