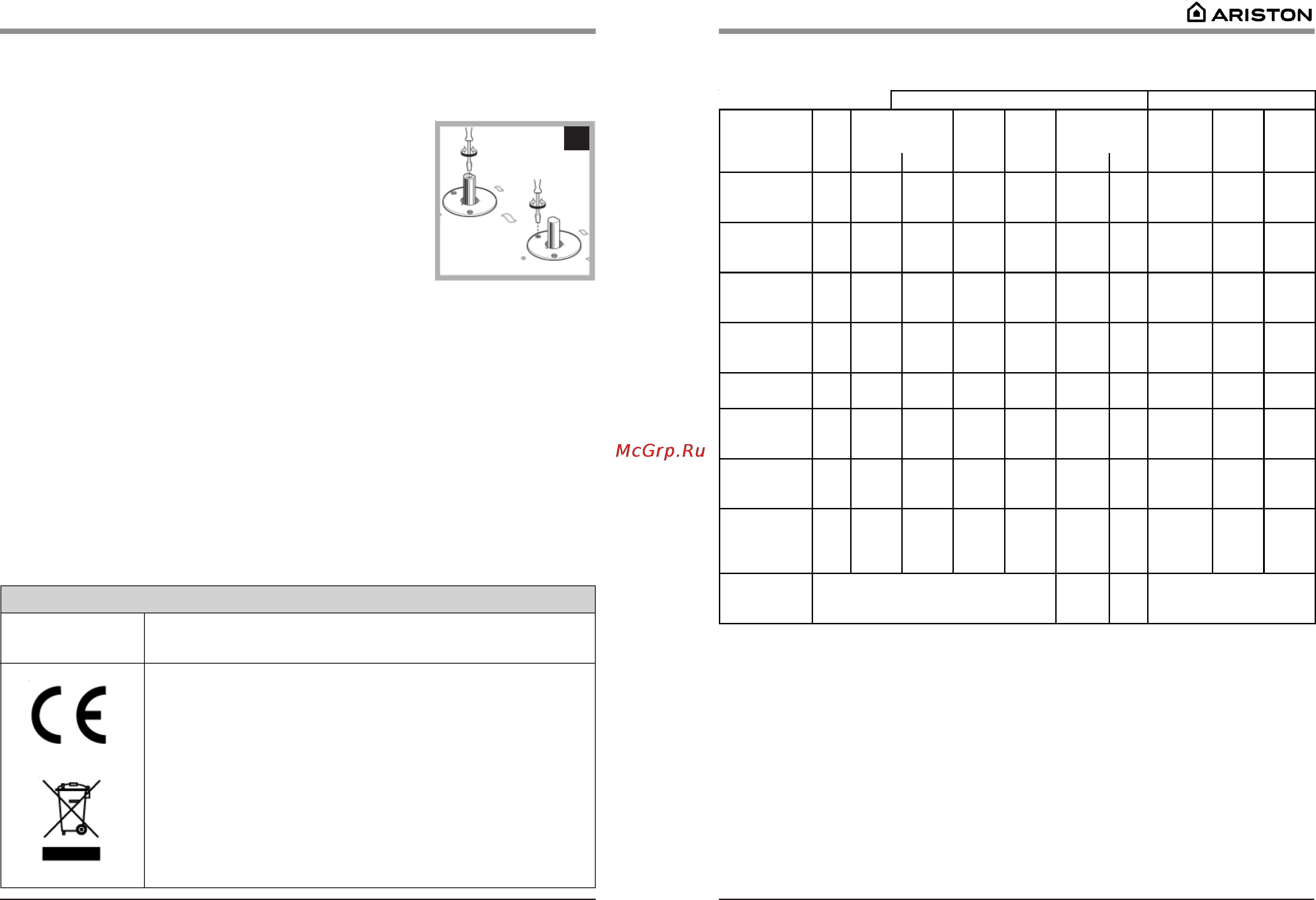

ARISTON Характеристики горелок и жиклеров Регулировка поступления воздуха в горелки Регулировка не требуется Регулировки минимального пламени горелок 1 Поверните рукоятку к минимальному положению 2 Снимите рукоятку и вращайте ее регулировочный винт расположен сбоку или внутри стержня регуля тора по часовой стрелке пока пламя не станет ма лым но устойчивым рис 8 3 Регулируя пламя до требуемого минимального уров ня при горящем пламени несколько раз быстро по верните рукоятку из минимального в максимальное положение и наоборот проверяя что пламя не гаснет 4 Некоторые модели оборудования оснащены устройством безопасности термопарой При несрабатывании устройства безопасности при минималь ном пламени увеличьте уровень его подачи регулировочным винтом 5 После завершения регулировки используя герметик или подходящий за менитель востановите герметичность соединений Если оборудование подключается к сжиженному газу регулировочный винт должен быть закручен по часовой стрелке полностью По завершении процедуры замените старую наклейку новой с указанием типа используемого газа наклейку можно приобрести в сервисном центре Если давление используемого газа отличается от рекомендуемого на впуск ную трубу должен быть установлен подходящий регулятор давления в соот ветствии с местными стандартами пользования газовой сетью ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Электрическое подключение Горелка Диаметр мм напряжение 220 240 В 50 60 Гц максимальная выходная мощность 2000 Вт РН 720 760 PZ 760 RF Сжиженный газ Тепловая мощноль кВт Отвер стие 1 100 Жиклер 1 100 умении мм мм р s номин Природный газ Пото к л ч Тепловая мощность кВт p c s Жиклер 1 100 номин мм Поток г ч Уменьшенная быстрая ЯЯ 100 0 70 2 60 41 80 189 186 2 60 110 248 Половинная быстрая Э 75 0 40 1 90 30 70 138 136 1 90 106 181 55 0 40 1 00 30 50 73 71 1 00 79 95 130 1 30 3 30 57 87 236 232 3 60 131 309 100 0 70 3 40 41 91 240 236 3 40 123 314 Половинная рыбная ЗР 0 70 1 50 41 60 109 107 1 50 88 143 Двойного пламени ВСОЯ внутр 30 0 40 0 90 30 44 65 64 0 90 72 86 Двойного пламени ОСОЯвнешн 2 жиклера 130 1 30 4 10 57 70 298 293 4 10 110 390 28 30 20 35 37 25 45 Вспомога тельная А Тройная корона тс Сверхбыстрая ия Давление газа Это оборудование соответствует следующим директи вам ЕЭС 73 23 ЕЕС от 19 02 73 Низкого напряжения и после дующие модификации 89 336 ЕЕС от 03 05 89 Электромагнитной совмести мости и последующие модификации 90 396 ЕЕС от 29 06 90 Газ и последующие модифи кации 93 68 ЕЕС от 22 07 93 и последующие модификации 2002 96 ЕС 8 I Таблица 1 Номинальное мбар Минимальное мбар Максимальное мбар 20 17 25 Сухой газ при 15 С и давлении 1013 мбар Пропан Р С Э 50 37 МДж кг Бутан Р С Б 49 47 МДж кг Природный газ метан Р С Э 37 78 МДж м3 Рабочая поверхность может устанавливаться только над встраиваемы ми духовками с системой охлаждающей вентиляции РН 720 760 PZ 760 RF 9
