5
17. MODULATION BAR / TOUCH CONTROLLER
Контроллер MODULATION BAR управляет вибрато. Так-
же можно включить эффект Hold, позволяющий прод-
левать звук взятых нот (стр. 11).
При перемещении по ленточному контроллеру TOUCH
CONTROLLER пальца влево-вправо изменется высота
нот (стр. 11).
18. Точка крепления ремня
Служит для крепления ремня (стр. 7).
19. Точка крепления ремня (A)
Служит для крепления ремня.
В зависимости от стиля игры можно использовать эту
точку или точку (B) (стр. 7).

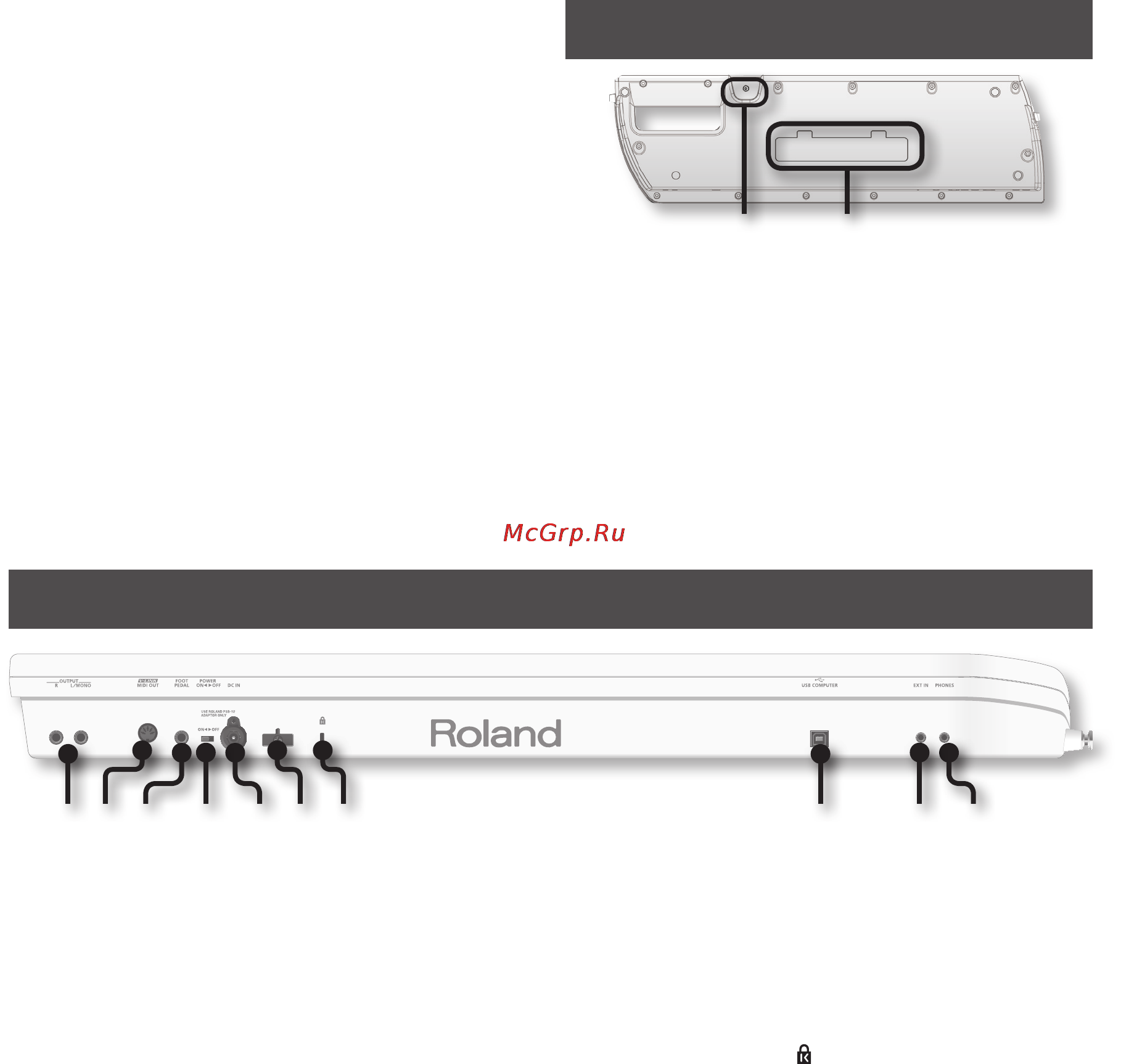

Нижняя панель
1 2
1. Точка крепления ремня (B)
Служит для крепления ремня.
В зависимости от стиля игры можно использовать эту
точку или точку (A) (стр. 7).
2. Батарейный отсек
Служит для размещения аккумуляторов Ni-MH форма-
та АА (стр. 6).
Тыльная панель
1 82 3 4 95 106 7
1. Разъемы OUTPUT (L/MONO, R)
Служат для подачи сигналов Lucina AX-09 на внешнюю
звуковую систему.
При работе в моно используйте только разъем L/MONO.
2. Разъем MIDI OUT
Служат для передачи MIDI-сообщений из Lucina AX-09 в
другое MIDI-устройство (стр. 20).
3. Разъем FOOT PEDAL
Служит для подключения опциональной педали Roland
серии DP.
Также можно использовать педаль экспрессии (EV-5;
опциональная) (стр. 13).
4. Селектор [POWER]
Включает/отключает питание инструмента (стр. 8).
Если при использовании прилагаемого сетевого адап-
тера требуется полностью обесточить инструмент, от-
ключите селектор POWER, а затем отсоедините сетевой
адаптер от розетки.
5. Разъем DC IN
Служит для подключения сетевого адаптера (стр. 7).
6. Держатель кабеля
Служит для крепления шнура сетевого адаптера (стр. 7).
7. Защитный слот ( )
http://ww w.kensington.com/
8. Разъем USB COMPUTER
Служит для подключения Lucina AX-09 к компьютеру ка-
белем USB (стр. 21).
9. Разъем EXT IN
Служит для подключения портативного аудиоплеера
или аналогичного устройства. Аудиосигналы с данно-
го входа будут поступать на разъемы OUTPUT и PHONES
(стр. 14).
10. Разъем PHONES
Служит для подключения наушников (опциональных)
со стереоджеком (1/8”) (стр. 8).
