6
Установка проектора
При выборе места установки проектора учитывайте размер и форму
экрана, расположение розеток и расстояние между проектором и
остальным оборудованием. Далее приводится несколько
рекомендаций.
• Установите проектор на плоской поверхности под прямым углом к
экрану. Модели IN112 и IN114 следует устанавливать на
расстоянии не менее 1,2 м от проекционного экрана, а модель
IN114ST на расстоянии не менее 0,8
м от проекционного экрана, а
модель IN116 на расстоянии не менее 1,4 м от проекционного
экрана.
• При установке проектора на потолок настоятельно рекомендуется
использовать одобренный компанией InFocus набор потолочного
крепления для надлежащего монтажа, установки и вентиляции.
Руководствуйтесь инструкциями по установке, прилагаемыми к
набору для потолочного крепления (н/к PRJ-MNT-UNIV). Гарантия
не распространяется на по
вреждения, вызванные использованием
неодобренных потолочных креплений или размещением в
несоответствующем месте. Переворачивание изображения
описано в разделе «Установка на потолке» на страница 27.
Советуем использовать потолочные крепления, рекомендованные
компанией InFocus.
• Установите проектор на нужном расстоянии от экрана. Расстояние
от объектива проектора до экрана и видеоформат определяют
размер проецируемого изображения.
• Смещение изображения для IN112/IN114/IN114ST составляет 11
5%
+/-5%. Это означает, что при высоте изображения 1,5 м при
установке проектора на столе, Нижний край изображения будет
располагаться на 22,9 см выше осевой линии объектива.
Смещение изображения для IN116 составляет 113% +/-5%. Это
означает, что при высоте изображения 1,5 м при установке
проектора на столе, Нижний край изображения будет
располагаться на 19,8 см выше осевой линии объектива.

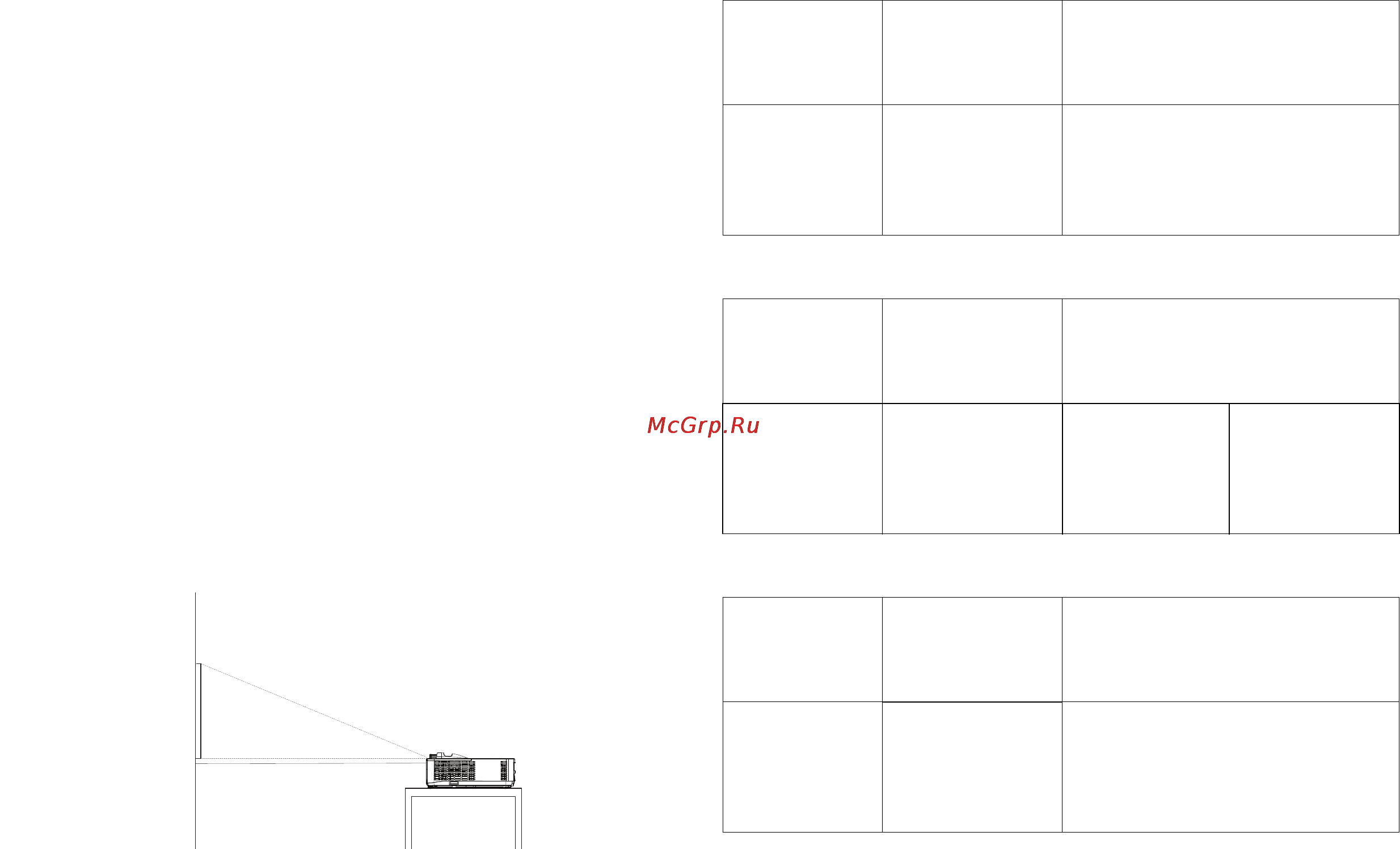

высота
изображения 1,5 м
нижний край
изображения на 22,9
см выше осевой
линии объектива
Угол проецирования
Оптическая
ось объектива
Таблица 1: IN112 (SVGA)/IN114 (XGA) – Размер экрана
Размер экрана
по диагонали
(дюйм/м)
Ширина
проецируемого
изображения
(дюймы/м)
Расстояние до экрана
Минимальное
расстояние
(дюймы/м)
Максимальное
расстояние
(дюймы/м)
30”/0,8 м 24" / 0,6 м 45,3" / 1,2 м 50,6" / 1,3 м
60" / 1,5 м 48" / 1,2 м 92,2" / 2,3 м 102,9" / 2,6 м
80" / 2,0 м 64" / 1,6 м 123,5" / 3,1 м 137,7" / 3,5 м
100" / 2,5 м 80" / 2,0 м 154,8" / 3,9 м 172,5" / 4,4 м
150" / 3,8 м 120" / 3,0 м 233,0" / 5,9 м 259,6" / 6,6 м
Таблица 2: IN114ST (XGA) – Размер экрана
Размер экрана
по диагонали
(дюйм/м)
Ширина
проецируемого
изображения
(дюймы/м)
Расстояние до экрана
Минимальное
расстояние
(дюймы/м)
Максимальное
расстояние
(дюймы/м)
65”/1,6 м 52”/1,3 м 31”/0,8 м 65”/1,6 м
81”/2,1 м 65”/1,6 м 39”/1,0 м 81”/2,1 м
100”/2,5 м 80”/2,0 м 48”/1,23 м 100”/2,5 м
120”/3,0 м 96”/2,4 м 58”/1,48 м 120”/3,0 м
150”/3,8 м 120”/3,0 м 73”/1,85 м 150”/3,8 м
Таблица 3: IN116 (WXGA) – Размер экрана
Размер экрана
по диагонали
(дюйм/м)
Ширина
проецируемого
изображения
(дюймы/м)
Расстояние до экрана
Минимальное
расстояние
(дюймы/м)
Максимальное
расстояние
(дюймы/м)
45" / 1,1 м 38" / 1,0 м 55,4" / 1,4 м 69,3" / 1,8 м
60" / 1,5 м 51" / 1,3 м 74,5" / 1,9 м 92,9" / 2,4 м
80" / 2,0 м 68" / 1,7 м 100,0" / 2,5 м 124,4" / 3,2 м
100" / 2,5 м 85" / 2,2 м 125,5" / 3,2 м 155,8" / 4,0 м
150" / 3,8 м 128" / 3,2 м 189,2" / 4,8 м 234,6" / 6,0 м
