Средства управления и регулировки (продолжение)

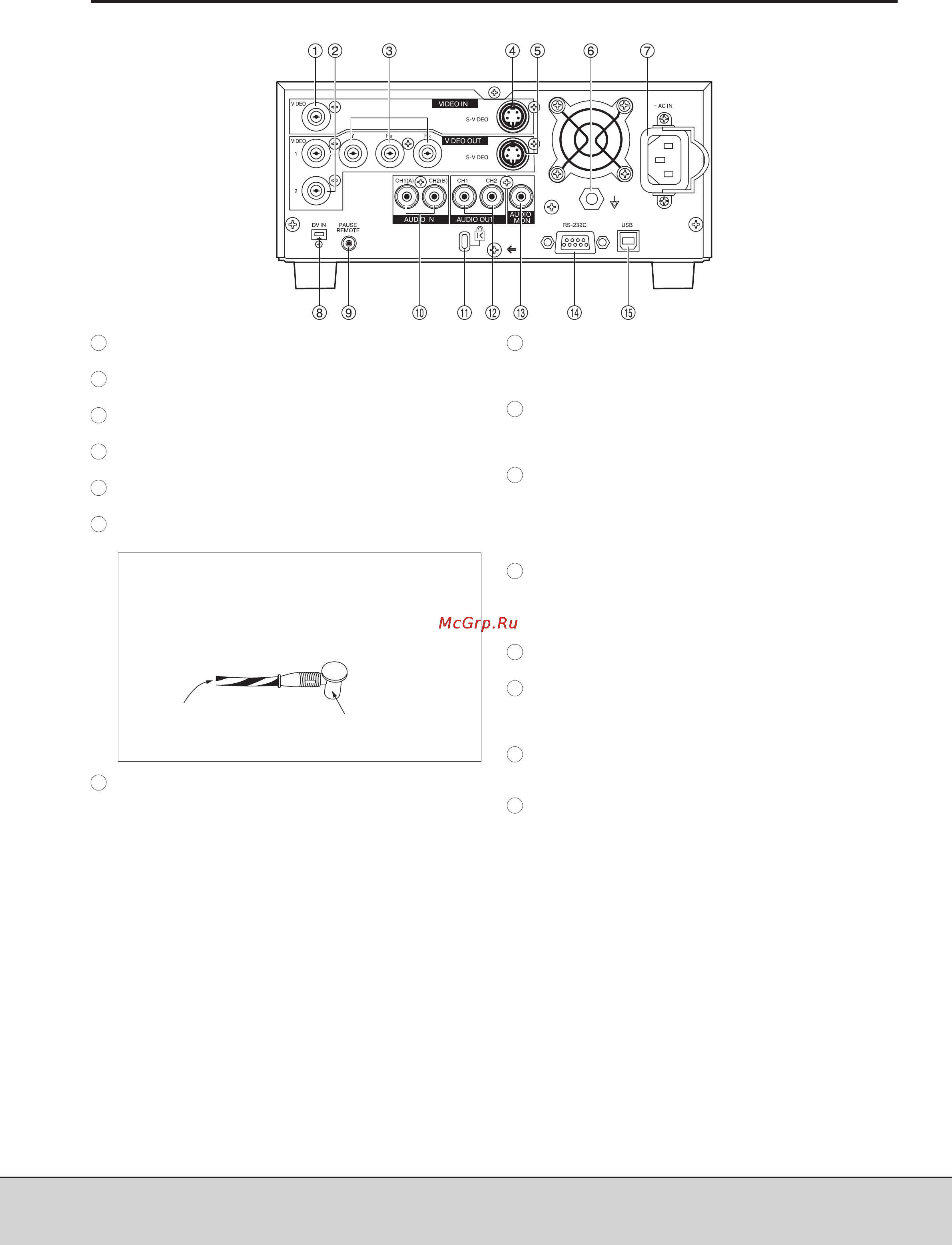

Задняя панель
VIDEO IN (BNC)
Входной разъем компонентного сигнала.
VIDEO OUT 1/2 (BNC)
Выходной разъем компонентного сигнала.
Y, Pb, Pr (выход композитного видеосигнала) (BNC)
Выходной разъем композитного сигнала (Y, Pb, Pr).
SVIDEO IN (4P)
Входной разъем сигналаSVideo (Y/C).
SVIDEO OUT (4P)
Выходной разъем сигналаSVideo (Y/C).
Эквипотенциальный контакт
Разъем подключения кабеля питания
Подключите сюда шнур питания (входит в комплект по
ставки).
Разъем DV IN (4штырьковый)
Входной разъем DV. Для подключения 4контактного кабе
ля IEEE1394. Позволяет вводить цифровой звук и изобра
жение.
PAUSE REMOTE (Стерео миниразъем)
Гнездо пульта дистанционного управления для начала за
писи и управления паузой. Через это гнездо также выво
дится сигнал состояния записи.
Входной разъем аудиосигнала CH1 (A)/CH2 (B)
(PHONO)
Ввод аналогового аудиосигнала. Если вы подключили мик
рофон, используйте настройки звукового канала (Audio CH)
и микрофона в установочном меню SETUP для назначения
каналов записи.
Защитный замок
Может использоваться для подключения кабеля для защиты
от хищения (производства Kensington, имеется в продаже).
Этот замок поддерживает систему безопасности Microsa
ver Security System производства Kensington.
Выходной разъем аудиосигнала CH1/CH2 (PHONO)
Вывод аналогового аудиосигнала.
Выходной разъем аудиомонитора (PHONO)
Вывод аналогового аудиосигнала. Для назначения выход
ного канала используйте пункт настройки Monitor в меню
функций FUNCTION.
Дистанционный разъем RS232C (Dsub 9P)
Разъем RS232C. Для подключения компьютера или иного
устройства внешнего управления.
Дистанционный разъем USB (разъем Втипа)
Разъем USB. Для подключения компьютера или иного
устройства внешнего управления.
10
(095) 9804205 www.panasonic.ru Panasonic (СНГ)
14
15
9
10
11
12
13
8
1
2
3
4
5
6
7
При подключении данного устройства к другому
устройству необходимо удостовериться в том, что оно
имеет необходимое заземление, соединив его с этим
контактом.
Для соединения используйте гнездо и провод сечени
ем не менее 1.0 мм
2
.
Гнездо
Площадь сечения:
не менее 1.0 мм
2
