Panasonic LQ-MD800E [42/44] Сигналы разъемов
![Panasonic LQ-MD800E [42/44] Сигналы разъемов](/views2/1014474/page42/bg2a.png)
Устранение неисправностей (продолжение)
Дистанционное управление
Не функционирует дистанционное
управление.
·
Проверьте соединения между устройством и оборудованием дистанционного управле
ния.
·
Закройте все меню, если они открыты.
·
[PAUSE REMOTE]: Проверьте метод управления и выберите правильную настройку
в пункте "MODE" в меню SETUP.
·
[RS232C]: Проверьте параметры (например, скорость передачи данных) и
выберите правильные настройки в пункте "Remote" в меню SETUP.
Используйте кабель, прямой или кросскабель, который подходит
для данного устройства и управляющего оборудования.
·
[USB]: Проверьте, установлен ли драйвер USB на управляющем компьютере.
42
(095) 9804205 www.panasonic.ru Panasonic (СНГ)
При изготовлении данного утройства использована технология, защищенная авторским правом, включающая методы, защи
щенные патентами США, и иные объекты интеллектуальной собственности, права на которые принадлежат корпорации Macro
vision Corporation и другим правообладателям. Использование этой защищенной авторским правом технологии возможно то
лько с официального разрешения Macrovision Corporation, она предназначена только для домашнего просмотра и просмотра в
ограниченном кругу, если на иное не получено разрешение Macrovision Corporation. Переконструирование или разборка запре
щается.
В соответствии с патентными заявками США № 4,631,603, 4,577,216, и 4,819,098, данное устройство лицензировано только
для целей ограниченного просмотра.

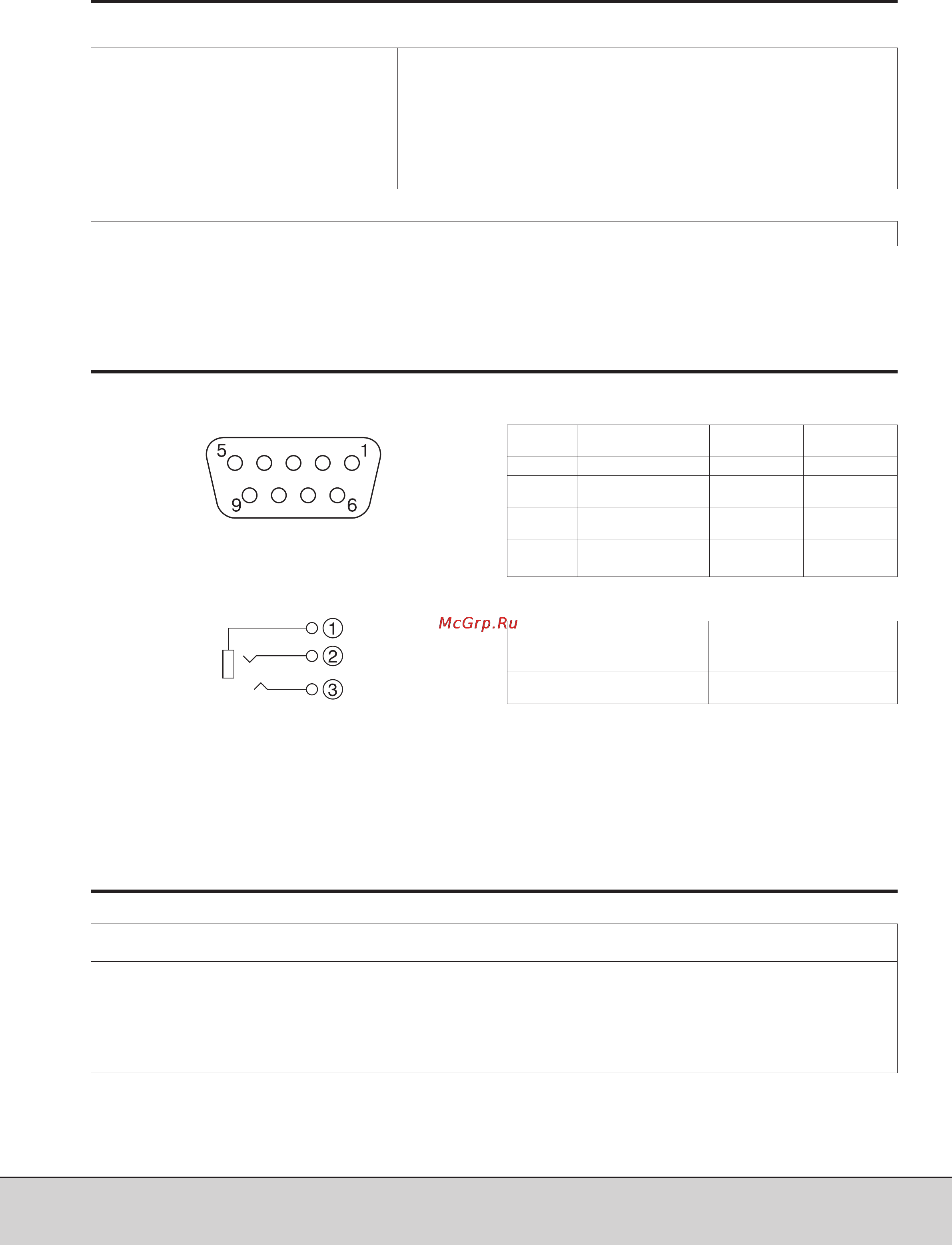

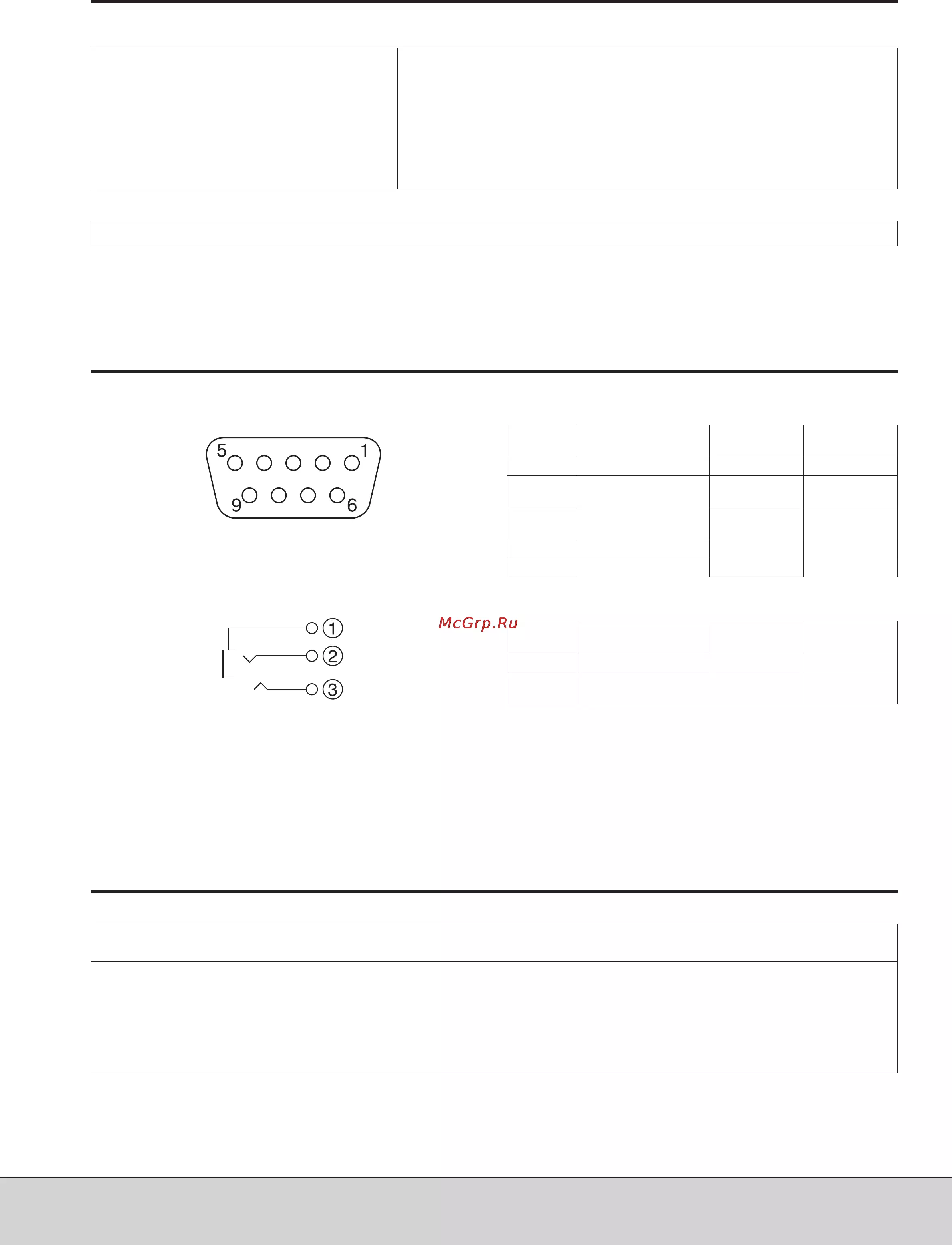

№ контакта Название сигнала № контакта
Название сиг
нала
1 N.C. 6 DSR
2 TXD 7
RTS (Замкнут
накороткос8)
3 RXD 8
CTS (Замкнут
накороткос7)
4 N.C. 9 N.C.
5SG
Соблюдение авторского права
№ контакта Название сигнала № контакта
Название сиг
нала
1 GND (Земля) 3 PAUSE
2
PAUSE STATUS
(Состояние паузы)
PAUSE REMOTE
RS232C ("мама")
Сигналы разъемов
Диски могут издавать звук при вращении. Это не является признаком неисправности.
