InFocus IN3126 [6/45] Панель с разъемами
![InFocus IN3126 [6/45] Панель с разъемами](/views2/1144793/page6/bg6.png)
5

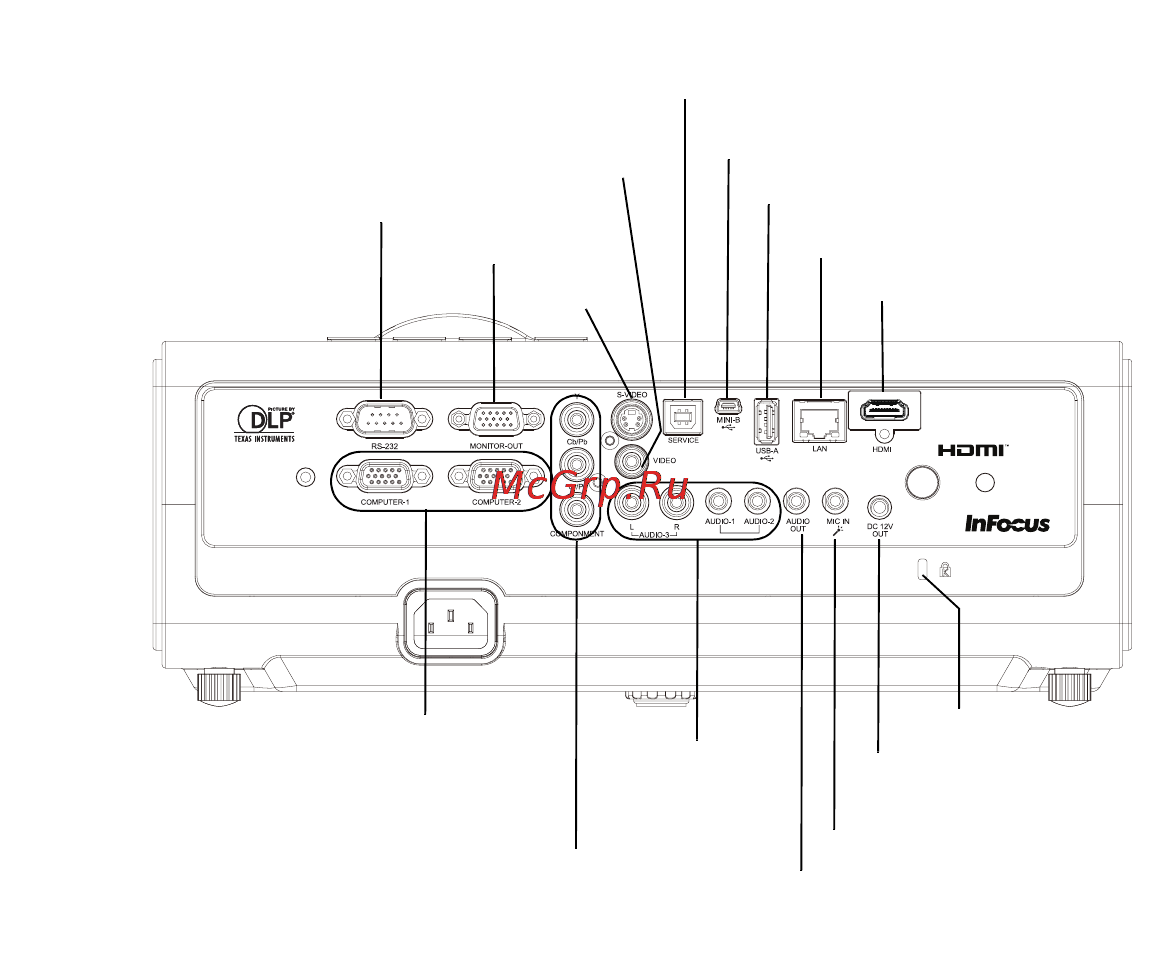

Панель с разъемами
Проектор можно подключить к компьютеру и к различным
видеоустройствам с помощью следующих разъемов.
• HDMI
• VGA (компьютер) (2)
• Компонентный видеосигнал
• S-video
• Композитный видеовход
• Выход на монитор (для внешних мониторов)
• Аудиовходы: (1 x RCA, 2 x 3,5 мм)
• Аудиовыход
• Вход для микрофона
• USB A (для демонстрации изображений в формате JPEG с флэш-
накопителя USB и для подключения мыши, клавиатуры или
беспроводного адаптера)
• Мини-USB типа B (для управления слайдами презентаций)
• USB B (для обновления микропрограммы)
• LAN (гнездо RJ45 для управления и передачи видео по локальной
сети)
• Выход постоянного тока 12 В (ток не более 0,75 А, для управления
экраном)
• RS-232 (коды команд доступны на нашем сайте www.infocus.com/
support)
RS232
компьютер
Композитный видеовход
S-video
замок
HDMI
USB типа A
LAN
Выход на
монитор
Разъем мини-USB (тип B)
Вход для микрофона
Аудиовход
аудиовыход
Выход постоянного
тока 12 В
Компонентный видеосигнал
USB типа B
