InFocus IN3126 [8/45] Подключение vga

Подключение компьютера в качестве

источника сигнала

Подключение VGA

Подключите один разъем кабеля VGA к разъему Computer 1/Computer

2 проектора, а другой разъем кабеля — к разъему VGA компьютера.

При использовании настольного ПК необходимо сначала отключить

кабель монитора от выхода ПК.

Подключение HDMI

HDMI — это стандарт для передачи полностью цифрового несжатого

сигнала аудио и видео. Интерфейс HDMI обеспечивает связь и

взаимодействие между проектором и источниками сигналов

(приставки, тюнеры, DVD-плееры). Соедините кабелем HDMI разъем

видеовыхода устройства-источника и разъем HDMI проектора.

Подключение питания

Подключите черный кабель питания к разъему Power на задней

стороне проектора и вставьте вилку кабеля в розетку электросети. Если

Режим энергосбережения выключен, индикатор питания на панели

индикаторов состояния (стр. 11) мигает синим цветом. Если Режим

энергосбережения включен, индикатор питания горит постоянным

синим синим. По умолчанию данная функция отключена. Настройку

можно изменить, см. стр. 28. ПРИМЕЧАНИЕ. Всегда используйте

кабель питания, входящий в комплект поставки проектора.

Дополнительные подключения к компьютеру

Чтобы подключить источник аудиосигнала к проектору, подсоедините

аудиокабель (дополнительный кабель, не прилагается) к компьютеру и

разъему проектора Audio 1 или Audio 2. Также может потребоваться

переходник.

Если при использовании настольного компьютера нужно, чтобы

изображение отображалось одновременно на экране компьютера и

проекционном экране, подключите кабель компьютера к разъему

Computer 1, а кабель монитора компьютера к разъему Monitor out

проектора.

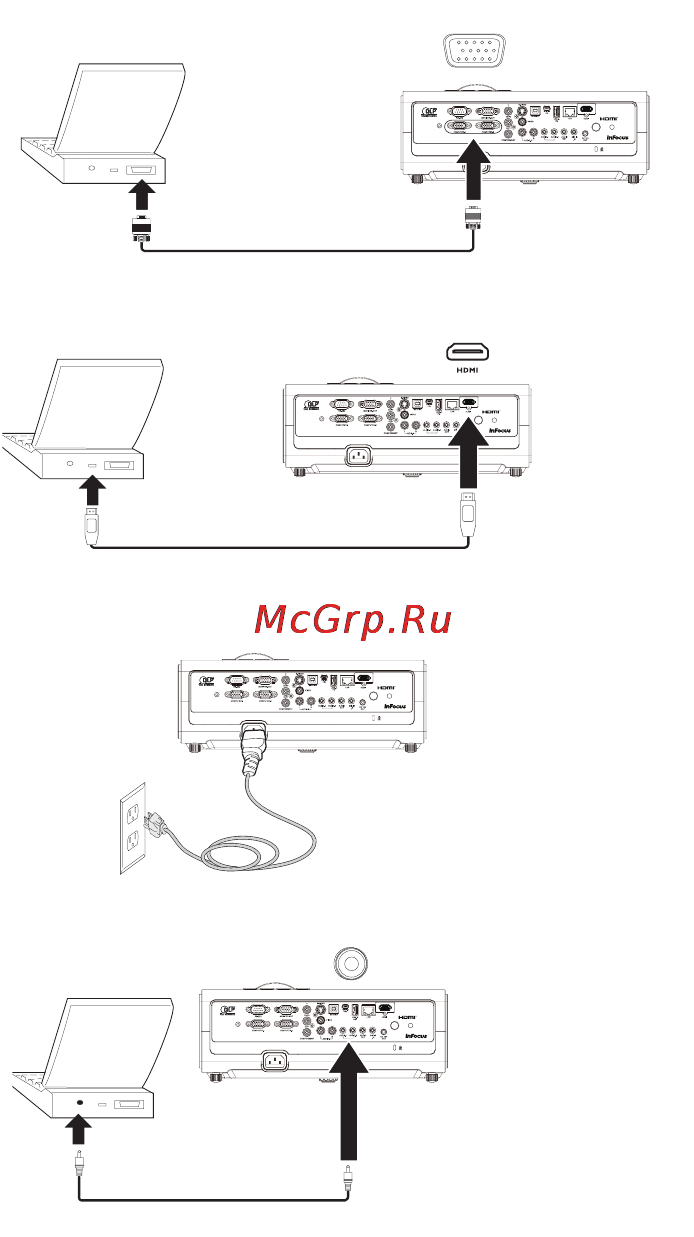

Подключение кабеля VGA

Подключение кабеля HDMI

Подключение питания

Подключение аудиокабеля
