Ergomax GT-26E [10/24] Установка рукоятки bc 26e

5.2. УСТАНОВКА РУКОЯТКИ (BC-26E)

Ослабьте 4 винта на креплении. Вставьте правую и левую части рукоятки и затяните винты

(Рис. 2А).

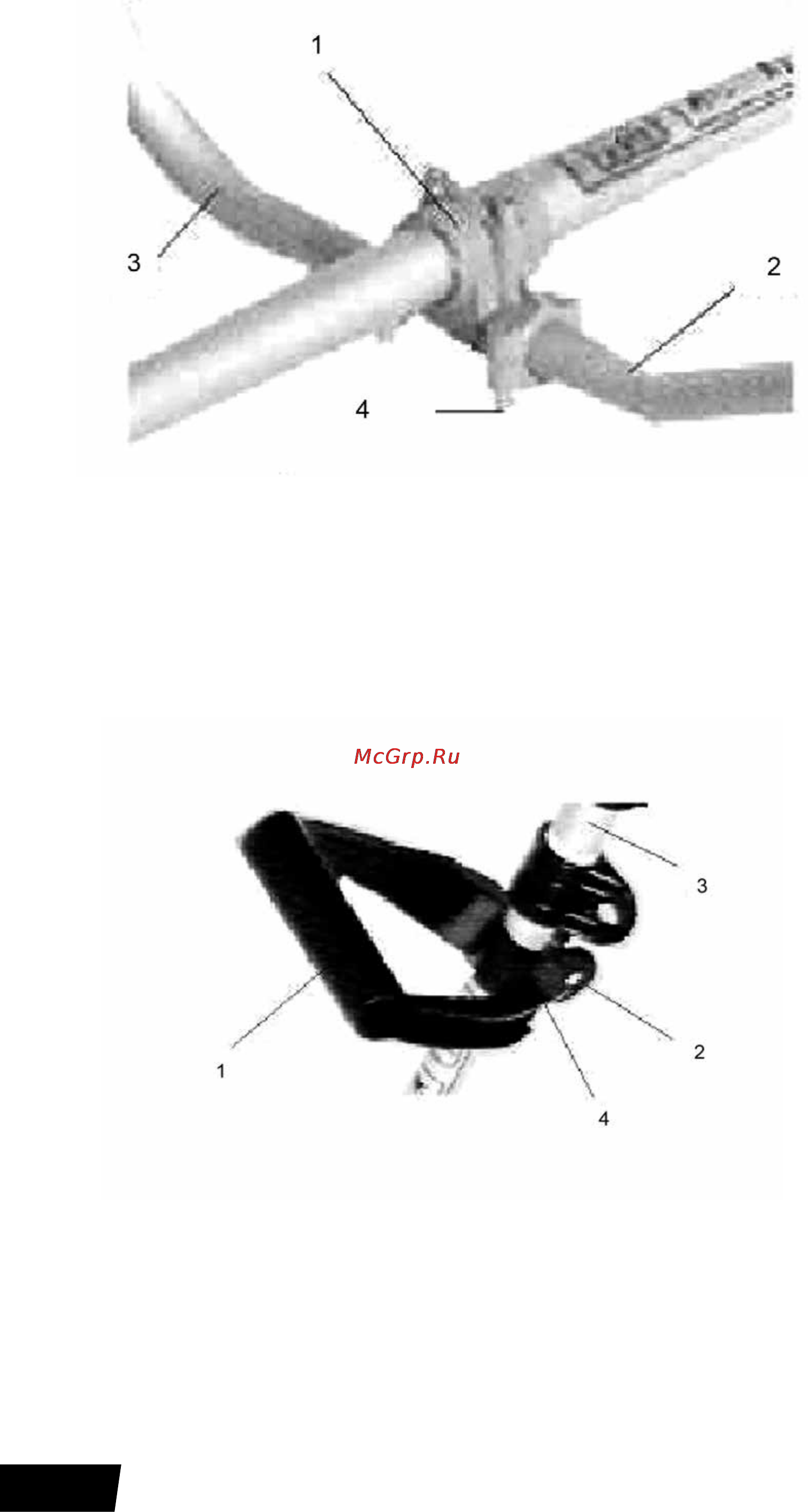

Рис. 2А

1. Крепление

2. Левая ручка

3. Правая ручка

4. Болты

5.3. УСТАНОВКА РУКОЯТКИ (GT-26E)

1. Для установки рукоятки на прибор вам понадобятся следующие компоненты из набора

пользователя: рукоять, крепления и винты (Рис. 2В).

2. Установите рукоятку к креплению на штанге и затяните 2 винта.

Рис. 2B

1. Рукоятка

2. Болты

3. Штанга вала

4. Крепление
