4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель BC-26E / BCS-26E GT-26E / GTS-26E

Тип двигателя

Воздушное охлаждение,

2-тактный

Воздушное охлаждение,

2-тактный

Рабочий объем двигателя 25,4 см

25,4 см

Масса инструмента в сборе 5,6 кг 4,5 кг

Емкость топливного бака 0,6 л 0,6 л

Тип карбюратора Диафрагменного типа Диафрагменного типа

Режущая головка

Триммерная головка

М10 х 1,25 левая резьба

Триммерная головка М8 х 1,25

правая резьба

Режущий диск

Диск с лопастями

Режущий диск 3 х 255 х 25,4

Не комплектуется

Ширина среза:

леска/режущий диск

43 см/23 см 43 см/–

Рукоятка «J» рукоять «Р» рукоять

Зажигание Электронное Электронное

Мощность двигателя 0,75 кВт/1,0 л.с. 0,75 кВт/1,0 л.с.

Скорость вращения

режущего инструмента

7500 об/мин 7500 об/мин

5. РУКОВОДСТВО ПО СБОРКЕ

Внимание! Необходимо проводить сборку агрегата в соответствии с указаниями

данного руководства во избежание травм операторов.

5.1. УСТАНОВКА ШТАНГИ ВАЛА

Соедините штангу вала и двигатель 4 винтами, надавливая на штангу по направлению к топливному

баку (Рис. 1). Необходимо совместить гибкий вал квадратного сечения, находящийся в штанге,

с отверстием квадратного сечения в чашке сцепления двигателя. Для проверки совместимости

гибкого вала с чашкой сцепления необходимо, не запуская двигатель, несколько раз вручную

прокрутить триммерную головку (нож) – чашка сцепления в двигателе должна вращаться.

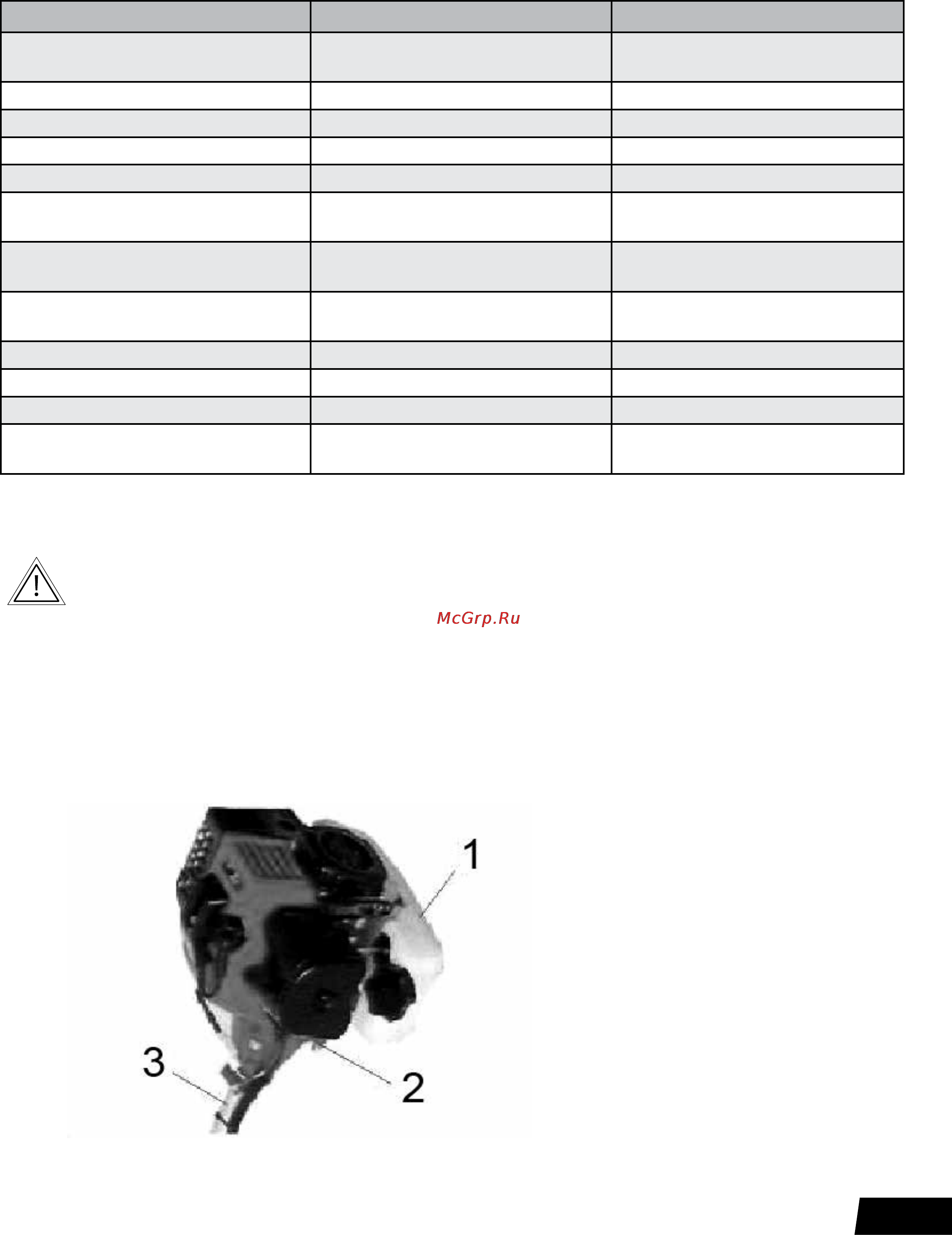

Рис. 1

1. Топливный бак

2. Винт соединительный

3. Штанга вала
