Ergomax GT-26E [11/24] Установка щитка

5.4. УСТАНОВКА ЩИТКА

1. Снимите муфту (А) с редуктора штанги (Рис. 3А).

2. Насадите щиток на редуктор и выровняйте отверстия до совпадения. Вставьте винты (В)

как указано (Рис. 3В) и надежно затяните.

3. Установите муфту (А). Убедитесь, что муфта на месте, иначе муфта будет стирать кожух.

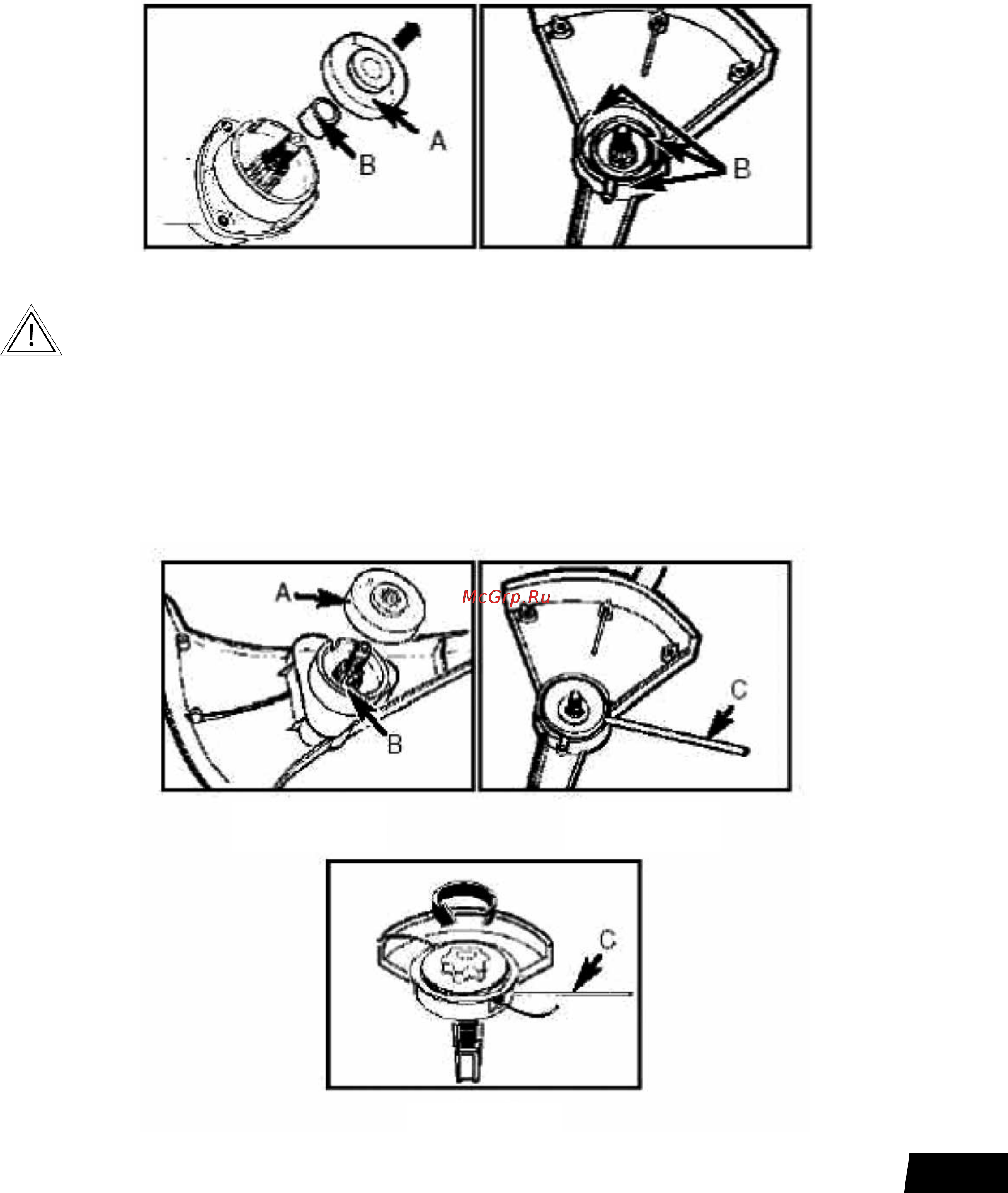

Рис. 3А Рис. 3B

Внимание! Щиток должен быть установлен и отрегулирован для обеспечения защиты

оператора.

5.5. УСТАНОВКА РЕЖУЩЕЙ ГОЛОВКИ

1. Установите муфту (А), убедившись, что прокладка муфты (В) на месте (Рис. 4А).

2. Вставьте шпильку (С) и насадите режущую головку на штангу. Затяните вручную режущую

головку (Рис. 4В и 4С).

Рис. 4А Рис. 4B

Рис. 4C
