4
Т а б л и ц а 2-Тепловые характеристики завес при температуре воздуха в помещении +15°С
КЭВ-20П2111W
Max/min температура воды на
входе/выходе, °С
150/70
130/70
105/70
95/70
80/60
60/40
Тепловая мощность, кВт
7,1/4,5
7,5/5,6
7,8/6,2
7,9/6,3
6,3/5,0
2,0/1,8
Подогрев воздуха, °С
20/19
22/24
23/26
23/27
19/21
6/8
Расход воды, л/с
0,02/0,02
0,03/0,03
0,06/0,05
0,09/0,07
0,09/0,07
0,03/0,02
КЭВ-29П2121W
Max/min температура воды на
входе/выходе, °С
150/70
130/70
105/70
95/70
80/60
60/40
Тепловая мощность, кВт
15,4/11,8
14,7/11,3
13,8/10,6
13,5/10,3
10,8/8,3
5,6/4,2
Подогрев воздуха, °С
30/35
29/33
27/31
26/30
21/55
11/12
Расход воды, л/с
0,05/0,04
0,07/0,05
0,11/0,08
0,15/0,11
0,15/0,11
0,08/0,06
4 УСТРОЙСТВО И ПОРЯДОК РАБОТЫ
4.1 Завеса имеет прочный корпус, изготовленный из оцинкованной стали, покрытой высококачественным
полимерным покрытием RAL9003 (белый), возможно специальное исполнение корпуса из нержавеющей стали. Внутри
корпуса расположен водяной воздухонагреватель, выполненный из медных труб с насадными пластинчатыми
алюминиевыми ребрами (рисунок 1,2), блок двигателя, ТЭН-резистор и блок управления. Воздухонагреватель является
неразборным узлом. Теплоноситель подается в воздухонагреватель и отводится из него через патрубки DIN 1/2",
выступающие из корпуса. Внешние виды завес с одним и двумя вентиляторными блоками приведены на рисунке 3 и 4.
На рисунке 5 даны габаритные и крепежные размеры.
4.2 Во всех моделях завес исполнения W установлен универсальный воздухонагреватель, имеющий
дополнительный воздуховыпускной коллектор.
ВНИМАНИЕ! Оребрение воздухонагревателя выполнено из тонколистового алюминия. Для
предотвращения загибов оребрения, вмятин и других повреждений все манипуляции с воздухонагревателем
следует проводить крайне аккуратно, удерживая его только за швеллера (рисунок 2 поз.8).
4.3 Во избежание замораживания воздухонагревателя, при аварийном прекращении подачи горячей воды в
зимнее время, завесы допускают слив теплоносителя через отводы с резьбовой заглушкой на торцах обоих трубчатых
коллекторов (рисунок 2 поз.3,3а). Доступ к заглушкам осуществляется через отверстия в корпусе завесы (рисунок 5 вид
Д). Необходимо открутить заглушку отверткой или гаечным ключом. Для исключения возможного попадания воды
внутрь завесы, рекомендуется после снятия резьбовой заглушки установить на отвод резиновый шланг. После
прекращения слива заглушку следует установить на место.
4.4 Специальные вентиляторы обеспечивают необходимый расход воздуха. Воздух из помещения
всасывается через переднюю панель завесы, подогревается в воздухонагревателе и выбрасывается через сопло в виде
направленной струи.
4.5 Электрические схемы завес представлены на рисунках 7-8.
4.6 П у л ь т у п р а в л е н и я з а в е с а м и ( IR03)
4.6.1 Управление изделиями осуществляется с выносного или дистанционного пульта управления. В
выносном пульте находится датчик температуры окружающего воздуха и термостат. Степень защиты оболочки
выносного пульта IP20. Назначение клемм пульта управления (IR03) показано на рисунке 9.
4.6.2 Выносной пульт является приемным устройством инфракрасного сигнала с дистанционного пульта. На
выносном пульте расположены: пять кнопок, пять светодиодов, приемное устройство инфракрасного сигнала и ЖК-
дисплей. На дистанционном пульте расположены пять кнопок, передающее устройство инфракрасного сигнала, а также
отсек для элементов питания (элементы AA R6 3шт. входят в комплект).

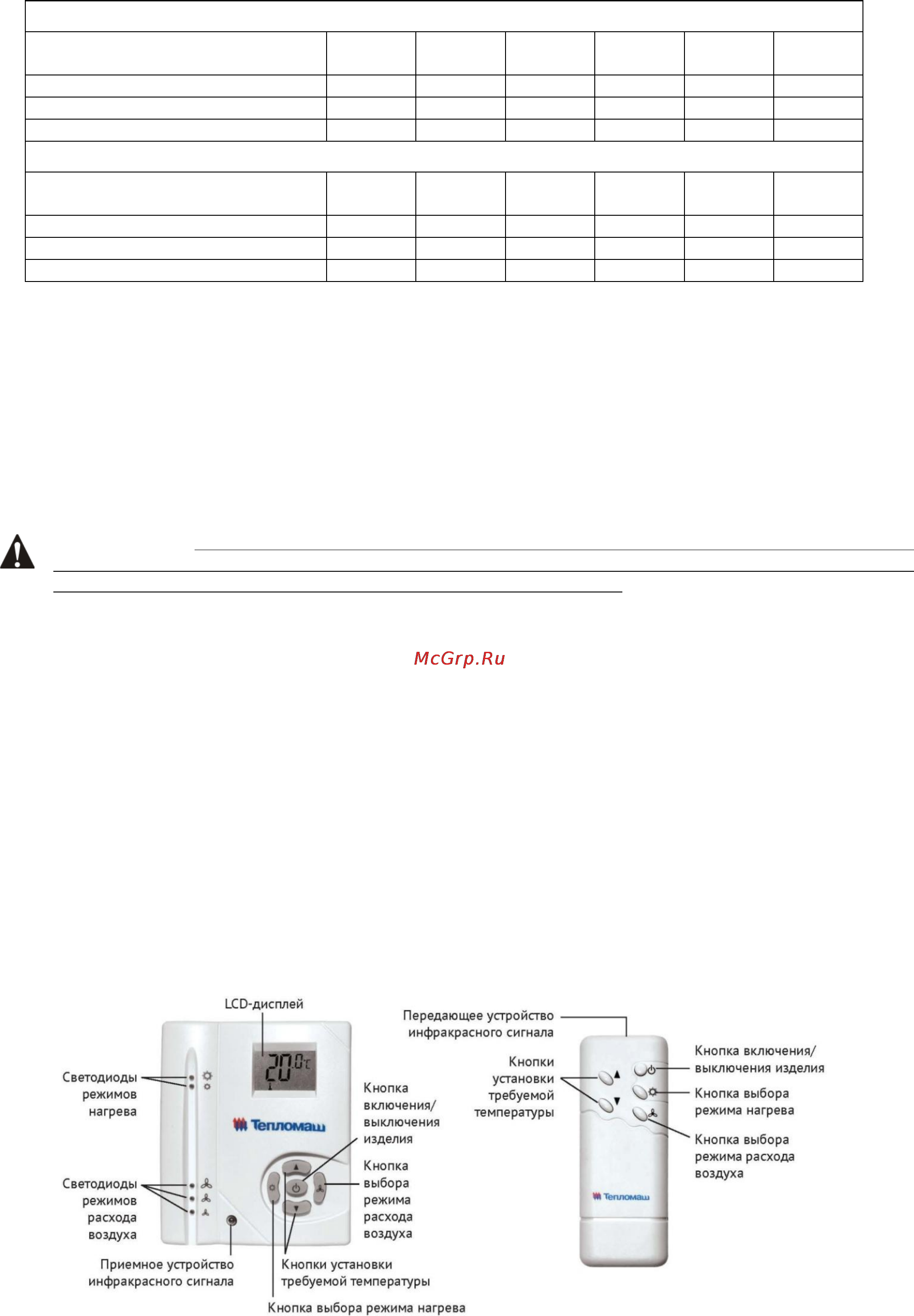

Выносной пульт управления (IR03)
Дистанционный пульт управления
