Тепломаш КЭВ-20П2111W [5/20] Вкл клапан не активна выкл клапана

« »

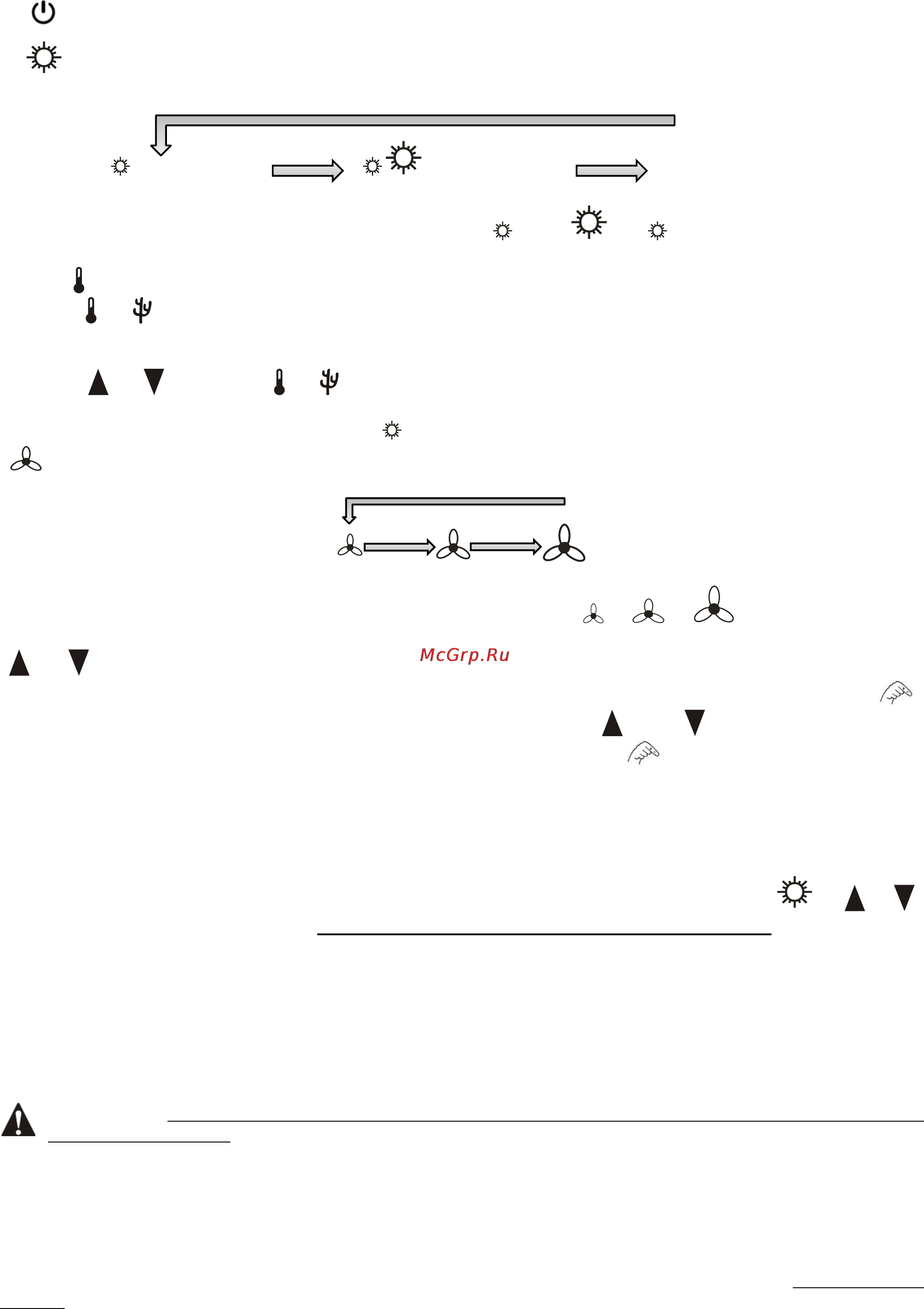

-кнопка включения/выключения завесы.

« »

-кнопка включения и переключения режимов тепловой мощности завесы. Для завес с водяным источником

тепла кнопка включает и выключает клапан. В общем случае переключение происходит по схеме:

вкл. клапан не активна выкл. клапана

При переключении режимов мощности напротив пиктограмм « » или « » и « » загораются светодиоды.

Символ « » отображается на ЖК-дисплее и соответствует включению клапана.

Символы « » и « » отображаются на ЖК-дисплее, но не активны.

Светодиоды загораются ТОЛЬКО при температуре окружающего воздуха меньшей, чем температура, установленная

кнопками « » и « », а символы « » и « » при любом соотношении этих температур. Нагреватели включаются через

5 сек после начала свечения светодиодов, выключаются через 10 сек после гашения светодиодов при повышении

температуры или выключения нагрева кнопкой « »

« » - кнопка переключения режимов расхода воздуха. Переключение происходит по схеме:

больший значок соответствует большему расходу, напротив пиктограмм, « », « », « » загорается

соответствующий светодиод.

« » и « » - кнопки установки требуемой температуры. При нажатии кнопок установки требуемой температуры на

ЖК-дисплее появляется значение задаваемой температуры. Задаваемая температура воздуха вместе с символом « »

появляется в момент нажатия кнопок установки требуемой температуры « » или « ». По истечении 10 секунд

дисплей возвращается к значению температуры окружающего воздуха, символ « » исчезает с дисплея.

На дисплее отображается температура окружающего воздуха в пределах от 0 до +40°С.

Регулируемый диапазон температур от +5 до +35°С.

При температуре воздуха ниже 0°C отображается символ «LO».

При температуре воздуха выше +40°C отображается символ «HI».

ПРИМЕЧАНИЕ – В ЗАВЕСАХ С ВОДЯНЫМ ИСТОЧНИКОМ ТЕПЛА ФУНКЦИИ КНОПОК « », « », « »

ДЕЙСТВИТЕЛЬНЫ ТОЛЬКО ПРИ НАЛИЧИИ СМЕСИТЕЛЬНОГО УЗЛА.

4.6.3 В завесах с водяным воздухонагревателем включение любого из режимов мощности подключает

трехходовой клапан смесительного узла, который имеет два положения: открыт (полная подача воды) и закрыт.

Положение клапана будет зависеть от соотношения температур воздуха в помещении и установленной на пульте.

4.6.4 Для включения завесы в режим вентилятора (без нагрева) необходимо установить кнопкой температуру

ниже температуры окружающего воздуха (при этом все режимы нагрева будут автоматически выключены).

4.6.5 Требования к месту установке пульта изложены в описании, которое находится в упаковочной коробке

пульта.

ВНИМАНИЕ! Пульт управления должен быть установлен в том же помещении, что и завеса, но вне зоны выброса

струи воздуха из сопла.

4.7 У п р а в л е н и е н е с к о л ь к и м и з а в е с а м и с о д н о г о п у л ь т а ( IR03)

4.7.1 С одного пульта можно управлять несколькими одинаковыми завесами, количество которых указано в

таблице 1. В этом случае при подключении силового кабеля необходимо соблюдать одинаковую маркировку клемм.

Другими словами, при питании от однофазной сети, одну и ту же фазу надо подключить к клеммам с маркировкой F.

4.8 Уп р а в л е н и е н е с к о л ь к и м и з а в е с а м и п о с р е д с т в о м п у л ь т а к о м м у т а ц и и и

у п р а в л е н и я ( П К У )

4.8.1 Для управления бóльшим количеством завес (больше чем указано в таблице 1) или завесами разных

моделей следует осуществлять их подключение через пульт коммутации и управления для завес и тепловентиляторов с
