ВИД А

ВИД Б

А( 0,13 : 1 )

Б( 0,13 : 1 )

А( 0,13 : 1 )

Б( 0,13 : 1 )

Продолжение таблицы 1

Завесы с электрическим источником тепла

КЭВ-

18П5031Е

КЭВ-

24П5031Е

КЭВ-

36П5031Е

КЭВ-

45П5031Е

Параметры питающей сети, В/Гц

380/50

Режимы мощности

, кВт

*/9/18 */12/24 */18/36 */22,5/45

Расход воздуха, м

/ч 5400/6500/7100 5300/6400/7000

Скорость воздуха на выходе из сопла, м/с 11,3

Эффективная длина струи

, м 6,0

Габаритные размеры

(ДхШхВ), мм 1620х420х500

Подогрев воздуха при максимальной мощности

, °C

-максимальный расход

-минимальный расход

7,2

9,4

12,5

13,8

17,7

17,6

22,6

Масса, кг 61 62 63,5

Потребляемая мощность двигателей, Вт 1000

Номинальный ток, А 29,8 37,4 53,8 67,1

Звуковое давление на расстоянии 5м, дБ (А) 68

Количество завес, подключаемых к одному пульту

управления IR03, шт.

Примечания

1 при номинальном напряжении заданные параметры могут отличаться на от указанных.

* режим вентилятора

2 эффективная длина струи может служить оценкой допустимой высоты установки верхней завесы или ширины (полуширины)

проема боковой завесы только для «мягких» наружных условий (tн ≥ 0°C, ветер 1м/с) и сбалансированной приточно-вытяжной

вентиляции. Любое ужесточение условий уменьшает эффективную длину струи.

3 размеры с креплением, без учёта гермовводов.

4 УСТРОЙСТВОИПОРЯДОКРАБОТЫ

4.1 Специальные вентиляторы обеспечивают необходимый расход воздуха. Воздух из помещения всасывается

через лицевую панель завесы, подогревается электронагревательным элементом и выбрасывается через сопло в виде

направленной струи.

4.2 Завеса имеет прочный корпус, изготовленный из оцинкованной стали, покрытой высококачественным

полимерным покрытием RAL9003 (белый), возможно специальное исполнение корпуса из нержавеющей стали. Внутри

корпуса расположены основные детали и узлы показанные на рисунке 1.

4.3 На рисунке 5 даны габаритные и присоединительные размеры.

4.4 Электрические схемы завес приведены на рисунках 6-9.

1 - Термовыключатель продувки остаточного тепла;

2 - Аварийный термовыключатель;

3 - Внешнероторный электродвигатель;

4 - Электронагревательные элементы (ТЭН);

5 - Рабочие колеса вентилятора;

6 - Съемная крышка (люк);

7 - Винт;

8 - Кабель питания

9 - Гермовводы;

10 - Кабель управления.

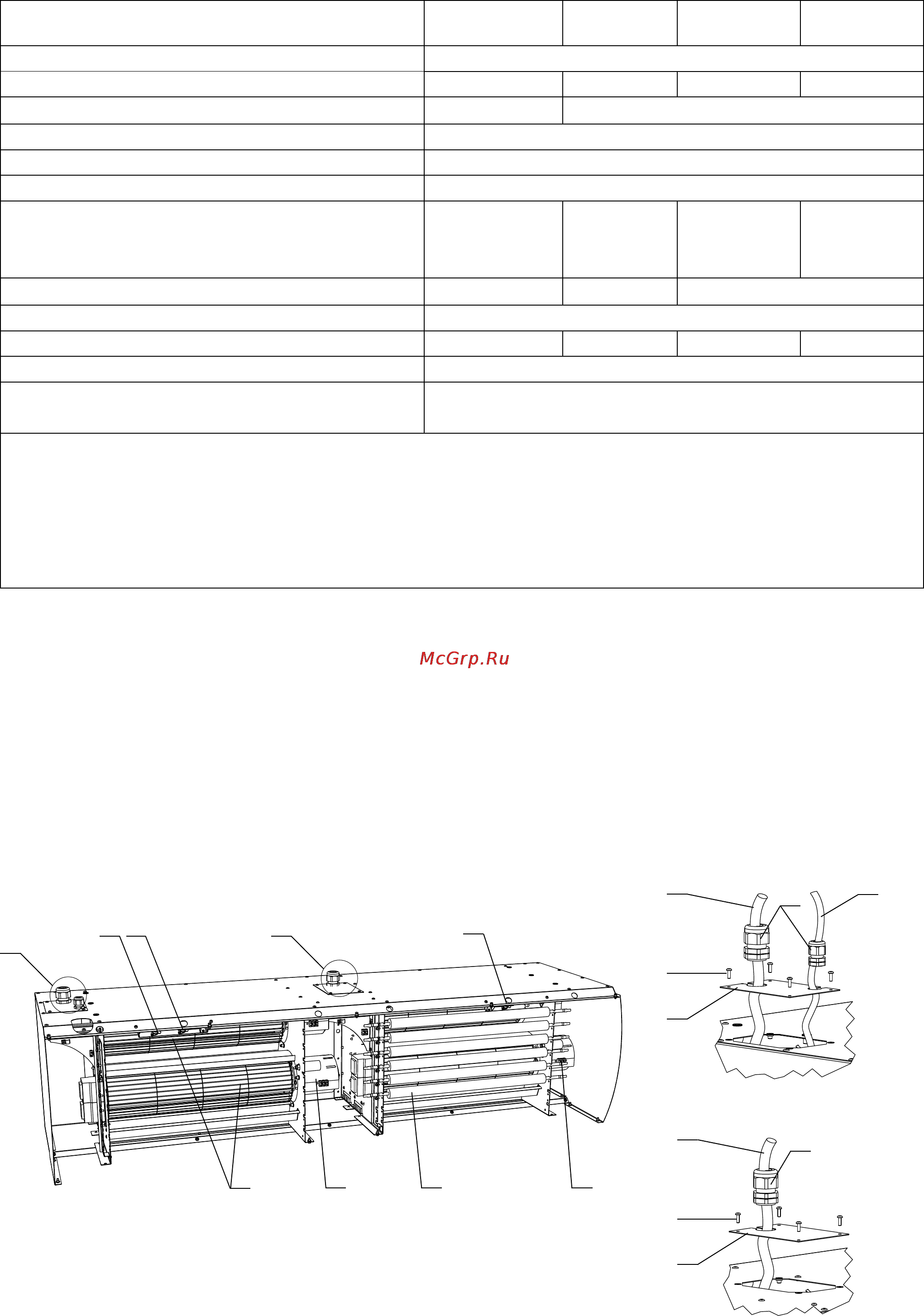

Рисунок 1. Воздушно-тепловая завеса «Комфорт»

-10

А( 0,13 : 1 )

Б( 0,13 : 1 )

33 4
