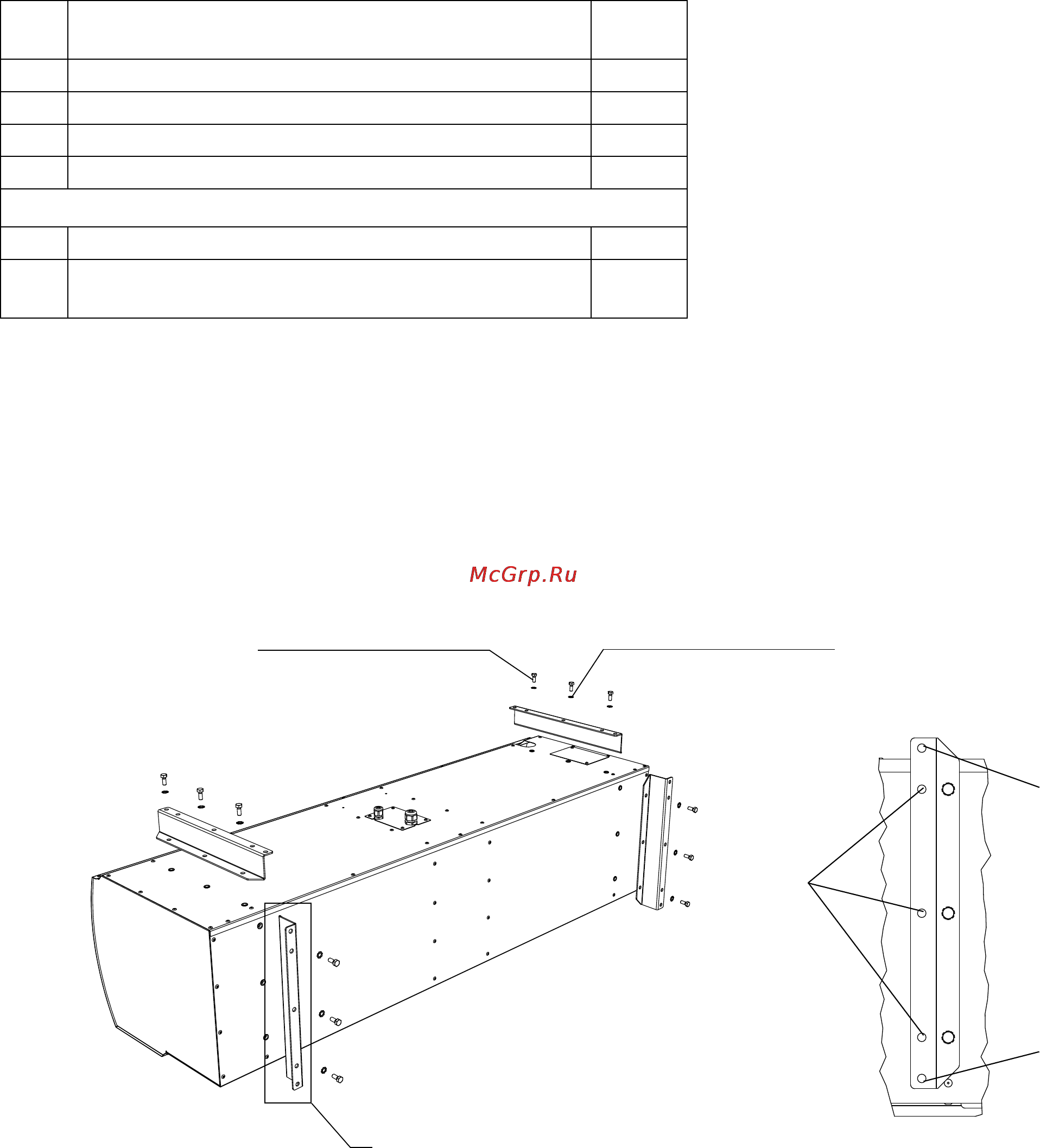

Тепломаш КЭВ-24П5031E [8/20] Комплект поставки
![Тепломаш КЭВ-54П5041E [8/20] Комплект поставки](/views2/1146770/page8/bg8.png)
Содержание
- Ене 1
- Комфорт 1
- Паспорт 1
- Серия 500 1
- Ш теп ломаш 1
- А отсутствует 2
- Комплект поставки 7 требования к установке и подключению 8 2
- Кэв 12п4050 е 2
- Назначение 3 2 условия эксплуатации 2
- Содержание 2
- Технические характеристики 3 2
- Техническое обслуживание 9 2
- Транспортировка и хранение 10 10 утилизация 10 11 возможные неисправности и способы их устранения 1 12 гарантийные обязательства 1 13 свидетельство о приемке 0 14 свидетельство о подключении 0 2
- Указание мер безопасности 2
- Устройство и порядок работы 2
- Назначение 3
- Технические характеристики 3
- Условия эксплуатации 3
- Вида 4
- Виде 4
- Устройство и порядок работы 4
- Более подробное описание а также инструкция по установке находится в упаковочной коробке пульта 5
- Включение выключение нажмите для включения или выключения изделия 5
- Вторая ступень нагрева полная мощность 5
- Выбор режима 5
- Выносного пульта находится датчик температуры окружающего воздуха и термостат степень защиты оболочки выносного пульта 1р20 5
- Выносной пульт управления 1й03 5
- Выносной пульт является приемным устройством инфракрасного сигнала с дистанционного пульта на 5
- Выносном пульте расположены пять кнопок пять светодиодов приемное устройство инфракрасного сигнала и жк дисплей на дистанционном пульте расположены пять кнопок передающее устройство инфракрасного сигнала а также отсек для элементов питания элементы аа r6 зшт входят в комплект пульта 5
- Дистанционный пульт управления 5
- Жк дисплей назначения клемм пульта управления 1й03 5
- Кнопки назначение порядок работы 5
- Нагрева 5
- Обозначение 5
- П от ш 5
- Первая ступень нагрева 5
- Первой ступени нагрева на жк дисплее отобразится символ далее по истечении 6 сек включится первая ступень тепловой мощности 5
- При двукратном нажатии на кнопку на выносном пульте загорится светодиод второй ступени нагрева при этом светодиод первой ступени нагрева 5
- При однократном нажатии на кнопку на выносном пульте загорится светодиод 5
- При трехкратном нажатии на кнопку на выносном пульте гаснут светодиоды 5
- Продолжает гореть на жк дисплее отобразится символ т при этом символ 5
- Продолжает отображаться далее по истечении 6 сек включится полная тепловая мощность 5
- Пульт управления завесами 1я0 3 4 управление завесами осуществляется с выносного или дистанционного пульта управления внутри 5
- Режим вентилятора 5
- Режимов нагрева на жк дисплее символы р и не отображаются далее по истечении 10 сек выключается тепловая мощность 5
- Ш тепломаш 5
- Внимание 6
- Примечание 6
- Режим большего расхода воздуха 6
- Режим малого расхода воздуха 6
- Режим среднего расхода воздуха 6
- Управл ения должен быть установлен в том же помещении что и завеса но вне зоны выброса струи воздуха из сопла 6
- Указание мер безопасности 7
- Комплект поставки 8
- Примечание 8
- Требования к установке и подключению 8
- В 50гц 9
- Примечание использовать кабели с многопроволочными жилами 9
- Техническое обслуживание 9
- Внимание 10
- Транспортировка и хранение 10
- Утилизация 10
- Возможные неисправности и способы их устранения 11
- Гарантийные обязательства 11
- Свидетельство о подключении 20
- Свидетельство о приемке 20
Похожие устройства
- Тепломаш КЭВ-75П4050W Паспорт
- Тепломаш КЭВ-П7010A Паспорт
- Тепломаш КЭВ-П6142A Паспорт
- Тепломаш КЭВ-18П5051E Паспорт
- Тепломаш КЭВ-18П6040E Паспорт
- Тепломаш КЭВ-36П5031E Паспорт
- Тепломаш КЭВ-18П6011E нерж. Паспорт
- Тепломаш КЭВ-45П5031E Паспорт
- Bauknecht KGIN 31811/A+ Инструкция по установке
- Polaris PWS 1526DGF Grey Инструкция по эксплуатации
- Тепломаш КЭВ-50П6111W Паспорт
- Тепломаш КЭВ-П6140A нерж. Паспорт
- Тепломаш КЭВ-24П6040E Паспорт
- Тепломаш КЭВ-24П6011E нерж. Паспорт
- Тепломаш КЭВ-24П5051E Паспорт
- Тепломаш КЭВ-П5141А Паспорт
- Тепломаш КЭВ-36П5051E Паспорт
- Тепломаш КЭВ-П5051A нерж. Паспорт
- Тепломаш КЭВ-П7011A Паспорт
- Тепломаш КЭВ-18П6041E Паспорт
5 5 В случае неисправности отключ ите изделие от питания и прежде чем снова его эксплуатировать убедитесь в том что квалифицированным специалистом были проведены его полная диагностика и обслуживание ремонт 5 6 Данная завеса предназначена для использования только в помещении Не подвергайте изделие воздействию воды или высокой влажности 5 7 Отключите изделие от питания перед чисткой и техническим обслуживанием 5 8 После выключения завесы пультом управления и окончания режима продувки завеса остается в режиме ожидания Для полного отключения необходимо обесточить завесу на силовом щите потребителя 5 9 Не вставляйте и не допускайте попадания инородных предметов в воздухозаборное или воздуховыпускное отверстие завесы так как это может привести к поражению электрическим током возгоранию или повреждению изделия 5 10 Не закрывайте и не блокируйте воздухозаборное или воздуховыпускное отверстия завесы так как это может привести к перегреву внутренних компонентов изделия и как следствие увеличить риск возгорания 5 11 В любом электроприборе или оборудовании существует риск возникновения внутренних искр Не устанавливайте завесу вблизи находящихся в воздухе летучих веществ или легко воспламеняющихся соединений в связи с риском возникновения пожара или взрыва см п 2 5 5 12 Допустима эксплуатация только в соответствии с данным паспортом Любое другое использование изделия отличное от рекомендованного производителем может стать причиной возгорания поражения электрическим током или травм 6 КОМПЛЕКТ ПОСТАВКИ п п Наименование Кол во 6 1 Воздушно тепловая завеса Комфорт 1шт 6 2 Кронштейны 6 3 Пульт управления 1Я03 1шт 6 4 Паспорт 1шт 1 компл Отдельно поставочные единицы по согласованию с заказчиком опции Концевой выключатель Два внешних термостата Т1 и Т2 работают вместе с концевым выключателем ПРИМЕЧАНИЕ БЛОК Е или ПКУ Е может быть включен в комплект поставки оговаривается проектом защиты проема 7 ТРЕБОВАНИЯ К УСТАНОВКЕ И ПОДКЛЮЧЕНИЮ 7 1 При установке монтаже и запуске в эксплуатацию необходимо соблюдать меры безопасности указанные в разделе 5 7 2 Установка завес 7 2 1 Завесы устанавливаются как горизонтально над проемом как можно ближе к верхнему краю проема так и вертикально сбоку от проема в том числе с обеих сторон проема и крепятся к несущей конструкции с помощью кронштейнов входят в комплект поставки Способ крепления кронштейнов к завесе показан на рисунке 4 Минимально допустимое расстояние между верхней стенкой корпуса завесы и потолком стеной должно быть 300 мм Рисунок 4 Схема монтажа завесы 8
