4.5 Пульт управления завесами IR03

4.5.1 Управление завесами осуществляется с выносного или дистанционного пульта управления. Внутри

выносного пульта находится датчик температуры окружающего воздуха и термостат. Степень защиты оболочки

выносного пульта – IP20.

4.5.2 Выносной пульт является приемным устройством инфракрасного сигнала с дистанционного пульта. На

выносном пульте расположены: пять кнопок, пять светодиодов, приемное устройство инфракрасного сигнала и ЖК-

дисплей. На дистанционном пульте расположены пять кнопок, передающее устройство инфракрасного сигнала, а также

отсек для элементов питания (элементы AA R6 - 3шт. входят в комплект пульта).

4.5.3 Более подробное описание, а также инструкция по установке находится в упаковочной коробке пульта.

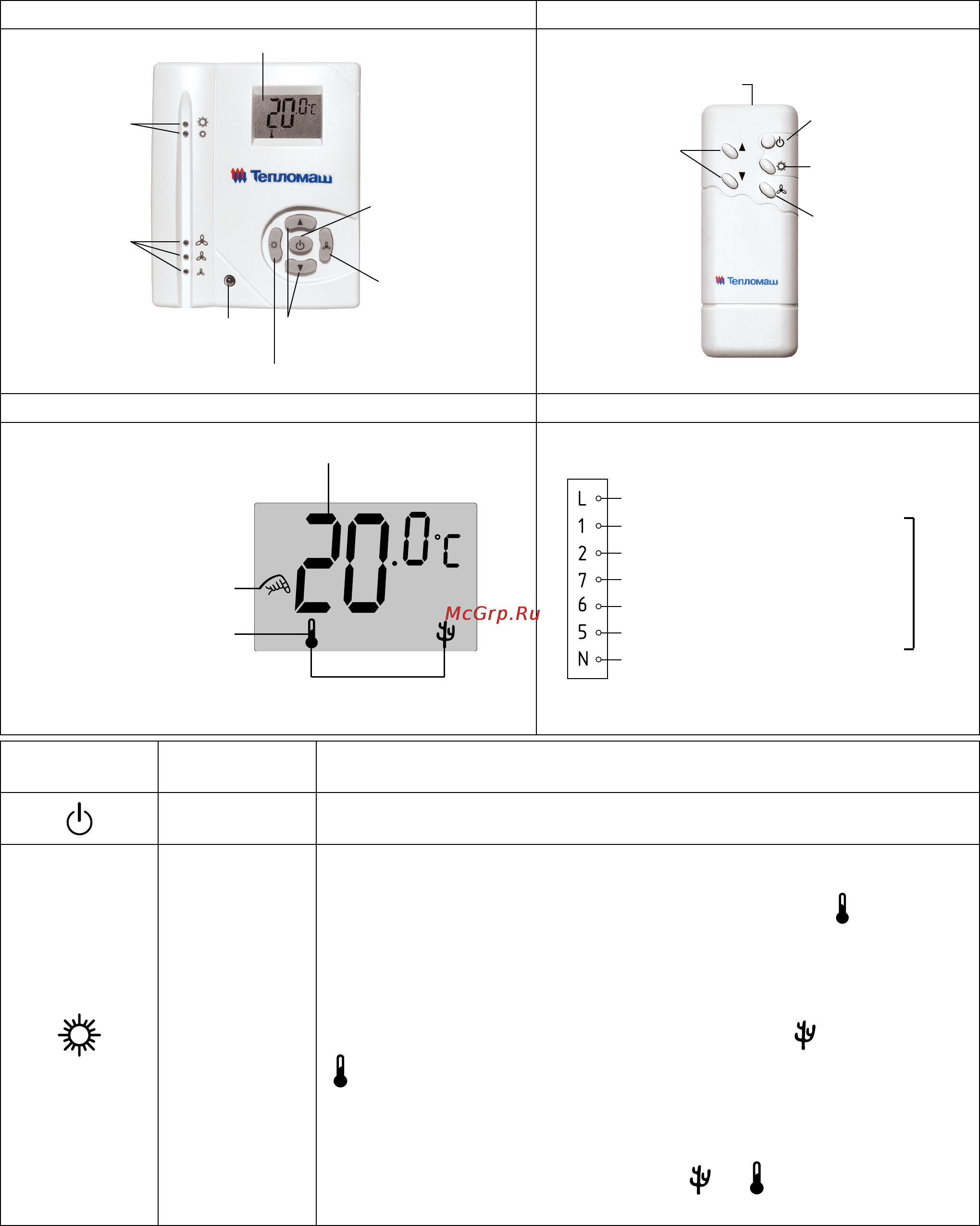

ВыноснойпультуправленияIR03 Дистанционныйпультуправления

Светодиоды

режимов

нагрева

Светодиоды

режимов

расхода воздуха

Приемное устройство

инфракрасного

сигнала

Кнопка выбора режима нагрева

Кнопки установки

требуемой температуры

Кнопка выбора

режима расхода

воздуха

Кнопка включения/

выключения изделия

ЖК-дисплей

Кнопка выбора

режима нагрева

Кнопки

установки

требуемой

температуры

Кнопка выбора

режима расхода

воздуха

Кнопка включения/

выключения изделия

Передающее устройство

инфракрасного сигнала

ЖК-дисплей НазначенияклеммпультауправленияIR03

Выбор температуры

Первая ступень нагрева

Вторая ступень нагрева

(полная мощность)

Температура

L (питание 220В/50Гц)

Первая ступень нагрева

Вторая ступень нагрева

Минимальная скорость вентилятора

Средняя скорость вентилятора

Максимальная скорость вентилятора

N (нейтраль)

Выходные сигналы

220В/50Гц

Обозначение

кнопки

Назначение Порядок работы

Включение/

Выключение

Нажмите для включения или выключения изделия

Выбор режима

нагрева

Перваяступеньнагрева:

При однократном нажатии на кнопку на выносном пульте загорится светодиод

первой ступени нагрева, на ЖК-дисплее отобразится символ «

», далее по

истечении 6 сек. включится первая ступень тепловой мощности.

Втораяступеньнагрева(полнаямощность):

При двукратном нажатии на кнопку на выносном пульте загорится светодиод

второй ступени нагрева при этом светодиод первой ступени нагрева

продолжает гореть, на ЖК-дисплее отобразится символ « » при этом символ

» продолжает отображаться, далее по истечении 6 сек. включится полная

тепловая мощность.

Режимвентилятора:

При трехкратном нажатии на кнопку на выносном пульте гаснут светодиоды

режимов нагрева, на ЖК-дисплее символы «

» и « » не отображаются,

далее по истечении 10 сек. выключается тепловая мощность.
