Тепломаш КЭВ-170П7010W [12/20] Подключение 2 х контактного

Содержание

• Ене 1
• Паспорт 1
• Серия 700 1
• Ш теп ломаш 1
• 00 999 2
• А отсутствует 2
• Комплектность 7 требования к установке и подключению 2
• Кэв 12п4 0 50 е 2
• Назначение 3 2 условия эксплуатации 2
• Правила хранения и транспортирования 4 10 сведения об утилизации 4 11 возможные неисправности и способы их устранения 14 12 гарантийные обязательства 15 13 свидетельство о приемке 0 14 свидетельство о пусконаладочных испытаниях 20 2
• Содержание 2
• Технические характеристики 3 2
• Техническое обслуживание 3 2
• Указание мер безопасности 2
• Устройство и порядок работы 2
• Кратковременная работа при отрицательной температуре воздуха в помещении допускается только при наличии неперекрываемого протока горячей воды через завесу и отсутствии воздушных пробок в теплообменнике 3
• Назначение 3
• Технические характеристики 3
• Условия эксплуатации 3
• 70 130 70 105 70 95 70 80 60 60 40 4
• Температура воды на входе выходе с 4
• Температура воды на входе выходе с 150 70 130 70 105 70 95 70 80 60 60 40 4
• Устройство и порядок работы 4
• Вид а 5
• Внимание 5
• Более подробное описание а также инструкция по установке находится в упаковочной коробке пульта 6
• Включение выключение 6
• Внимание 6
• Выбор режима расхода воздуха 6
• Выносной пульт управления п 13 дистанционный пульт управления 6
• Выносной пульт является приемным устройством инфракрасного сигнала с дистанционного пульта на 6
• Выносном пульте расположены пять кнопок пять светодиодов приемное устройство инфракрасного сигнала и жк дисплей на дистанционном пульте расположены пять кнопок передающее устройство инфракрасного сигнала а также отсек для элементов питания элементы аа r6 зшт входят в комплект пульта 6
• Жк дисплей назначения клемм пульта управления 13 6
• Загорится светодиод включения насоса далее при наличии узла терморегулирования насос начинает работу и остается активным до выключения изделия 6
• Кнопки назначение порядок работы 6
• Нажмите для включения или выключения изделия при включении загорится светодиод режима расхода воздуха и включится одна из скоростей также 6
• Находится датчик температуры окружающего воздуха и термостат степень защиты оболочки выносного пульта 1р20 6
• Обозначение 6
• При двукратном нажатии на кнопку на выносном пульте загорится светодиод напротив пиктограммы среднего расхода воздуха при этом светодиод малого расхода воздуха погаснет далее включится режим среднего расхода воздуха 6
• При однократном нажатии на кнопку на выносном пульте загорится светодиод напротив пиктограммы малого расхода воздуха далее включится режим малого расхода воздуха 6
• При трехкратном нажатии на кнопку на выносном пульте загорится светодиод напротив пиктограммы наибольшего расхода воздуха при этом светодиод среднего расхода воздуха погаснет далее включится режим наибольшего расхода воздуха 6
• Пульт управления завесами r 1 3 4 управление завесами осуществляется с выносного или дистанционного пульта внутри выносного пульта 6
• Режим малого расхода воздуха 6
• Режим наибольшего расхода воздуха 6
• Режим среднего расхода воздуха 6
• Управления должен быть установлен в том же помещении что и завеса но вне зоны выброса струи воздуха из сопла 6
• Штепломшо 6
• Внимание при положении клапана закрыт теплоноситель продолжает циркулировать по теплообменнику через регулируемый байпас 7
• Внимание режимы включения насоса клапана и установка требуемой температуры используются только при наличии узла терморегулирования 7
• Положение клапана закрыт 7
• Положение клапана открыт 7
• Примечание 7
• Комплектность 8
• Указание мер безопасности 8
• В 50гц 9
• Примечание использовать кабели с многопроволочными жилами 9
• Требования к установке и подключению 9
• Сеть зире 50гц 380в 10
• Сеть зыре 50гц 380в 10
• Клапана и насоса узла ут кэв 4н 12
• Клапана узла ут кэв 4 12

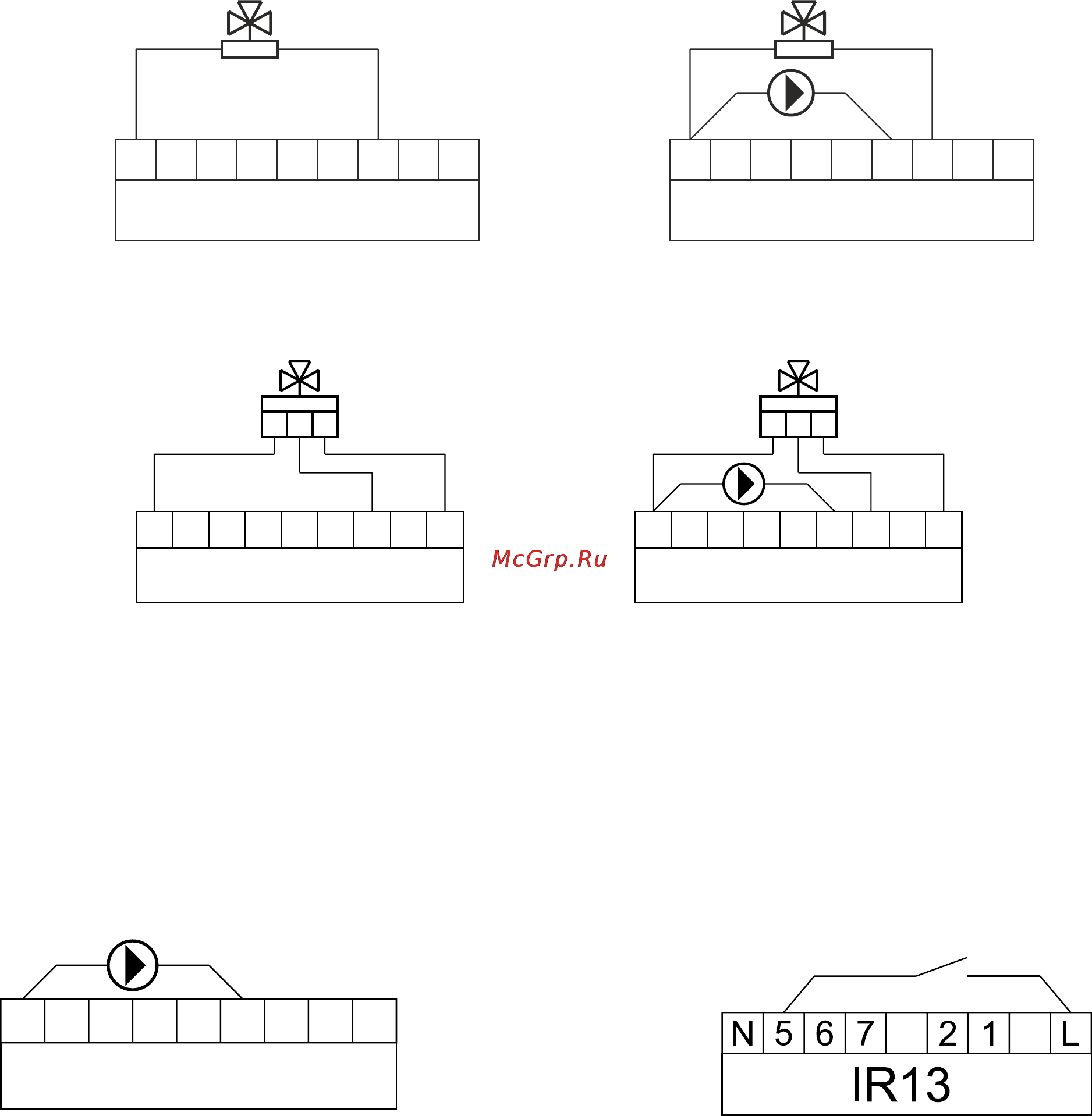

• Подключение 2 х контактного 12
