Тепломаш КЭВ-170П7010W [6/20] Нажмите для включения или выключения изделия при включении загорится светодиод режима расхода воздуха и включится одна из скоростей также

Содержание

• Ене 1
• Паспорт 1
• Серия 700 1
• Ш теп ломаш 1
• 00 999 2
• А отсутствует 2
• Комплектность 7 требования к установке и подключению 2
• Кэв 12п4 0 50 е 2
• Назначение 3 2 условия эксплуатации 2
• Правила хранения и транспортирования 4 10 сведения об утилизации 4 11 возможные неисправности и способы их устранения 14 12 гарантийные обязательства 15 13 свидетельство о приемке 0 14 свидетельство о пусконаладочных испытаниях 20 2
• Содержание 2
• Технические характеристики 3 2
• Техническое обслуживание 3 2
• Указание мер безопасности 2
• Устройство и порядок работы 2
• Кратковременная работа при отрицательной температуре воздуха в помещении допускается только при наличии неперекрываемого протока горячей воды через завесу и отсутствии воздушных пробок в теплообменнике 3
• Назначение 3
• Технические характеристики 3
• Условия эксплуатации 3
• 70 130 70 105 70 95 70 80 60 60 40 4
• Температура воды на входе выходе с 4
• Температура воды на входе выходе с 150 70 130 70 105 70 95 70 80 60 60 40 4
• Устройство и порядок работы 4
• Вид а 5
• Внимание 5
• Более подробное описание а также инструкция по установке находится в упаковочной коробке пульта 6
• Включение выключение 6
• Внимание 6
• Выбор режима расхода воздуха 6
• Выносной пульт управления п 13 дистанционный пульт управления 6
• Выносной пульт является приемным устройством инфракрасного сигнала с дистанционного пульта на 6
• Выносном пульте расположены пять кнопок пять светодиодов приемное устройство инфракрасного сигнала и жк дисплей на дистанционном пульте расположены пять кнопок передающее устройство инфракрасного сигнала а также отсек для элементов питания элементы аа r6 зшт входят в комплект пульта 6
• Жк дисплей назначения клемм пульта управления 13 6
• Загорится светодиод включения насоса далее при наличии узла терморегулирования насос начинает работу и остается активным до выключения изделия 6
• Кнопки назначение порядок работы 6
• Нажмите для включения или выключения изделия при включении загорится светодиод режима расхода воздуха и включится одна из скоростей также 6
• Находится датчик температуры окружающего воздуха и термостат степень защиты оболочки выносного пульта 1р20 6
• Обозначение 6
• При двукратном нажатии на кнопку на выносном пульте загорится светодиод напротив пиктограммы среднего расхода воздуха при этом светодиод малого расхода воздуха погаснет далее включится режим среднего расхода воздуха 6
• При однократном нажатии на кнопку на выносном пульте загорится светодиод напротив пиктограммы малого расхода воздуха далее включится режим малого расхода воздуха 6
• При трехкратном нажатии на кнопку на выносном пульте загорится светодиод напротив пиктограммы наибольшего расхода воздуха при этом светодиод среднего расхода воздуха погаснет далее включится режим наибольшего расхода воздуха 6
• Пульт управления завесами r 1 3 4 управление завесами осуществляется с выносного или дистанционного пульта внутри выносного пульта 6
• Режим малого расхода воздуха 6
• Режим наибольшего расхода воздуха 6
• Режим среднего расхода воздуха 6
• Управления должен быть установлен в том же помещении что и завеса но вне зоны выброса струи воздуха из сопла 6
• Штепломшо 6
• Внимание при положении клапана закрыт теплоноситель продолжает циркулировать по теплообменнику через регулируемый байпас 7
• Внимание режимы включения насоса клапана и установка требуемой температуры используются только при наличии узла терморегулирования 7
• Положение клапана закрыт 7
• Положение клапана открыт 7
• Примечание 7
• Комплектность 8
• Указание мер безопасности 8
• В 50гц 9
• Примечание использовать кабели с многопроволочными жилами 9
• Требования к установке и подключению 9
• Сеть зире 50гц 380в 10
• Сеть зыре 50гц 380в 10
• Клапана и насоса узла ут кэв 4н 12
• Клапана узла ут кэв 4 12
• Подключение 2 х контактного 12
• Подключение 3 х контактного клапана 12
• Подключение 3 х контактного клапана и насоса узла ут кэв 6 зн и ут кэв 21 н 12
• Узла ут кэв 6 3 и ут кэв 21 12
• Техническое обслуживание 13
• Внимание 14
• Возможные неисправности и способы их устранения 14
• И возможные неисправности и способы их устранения 14
• Использование непригодной завесы запрещено 14
• Правила хранения и транспортирования 14
• Сведения об утилизации 14
• Гарантийные обязательства 15
• Продолжение таблицы 5 15
• А а1 16
• Место вывода кабеля управления 16
• Рисунок 11 габаритные и присоединительные размеры 16
• 5 6 7 м 2 1 19
• I 5 6 7 м 2 19
• X3 л и 19
• Блок ууаi 19
• И 5 6 7 и 2 19
• Н з __з 19
• Нрт1 1 км1 19
• Нрт2 и 19
• Срт1 г нзт1 19
• Х4 1 к 19
• Свидетельство о приемке 20
• Свидетельство о пусконаладочных испытаниях 20

Похожие устройства

• Lenovo BKC800 Инструкция по эксплуатации
• Тепломаш КЭВ-48П5060E Паспорт
• Lenovo MP506 Silver 5000 mAh Инструкция по эксплуатации
• Тепломаш КЭВ-24П6043E Паспорт
• Тепломаш КЭВ-30П6041E нерж. Паспорт
• Lenovo PHAB Plus PB1-770M 6.8" 32Gb LTE Gun Metal Инструкция по эксплуатации
• Тепломаш КЭВ-100П4060W Паспорт
• Lenovo Tab 2 A7-20F 8Gb Wi-Fi Black Инструкция по эксплуатации
• Тепломаш КЭВ-170П7011W Паспорт
• Lenovo A6010 Dual Sim LTE Black Инструкция по эксплуатации
• Тепломаш КЭВ-П4060A нерж. Паспорт
• Lenovo A1000 Dual SIM 3G White Инструкция по эксплуатации
• Тепломаш КЭВ-36П6043E Паспорт
• Тепломаш КЭВ-24П7011E нерж. Паспорт
• Lenovo A540 (F0AN0050RK) Инструкция по эксплуатации
• Тепломаш КЭВ-48П6031E Паспорт
• Lenovo C50-30 (F0B100MMRK) Инструкция по эксплуатации
• Тепломаш КЭВ-24П5061E Паспорт
• Lenovo Yoga 500 15 (80N600DURK) Инструкция по эксплуатации
• Lenovo Yoga 500 14 (80N400V3RK) Инструкция по эксплуатации

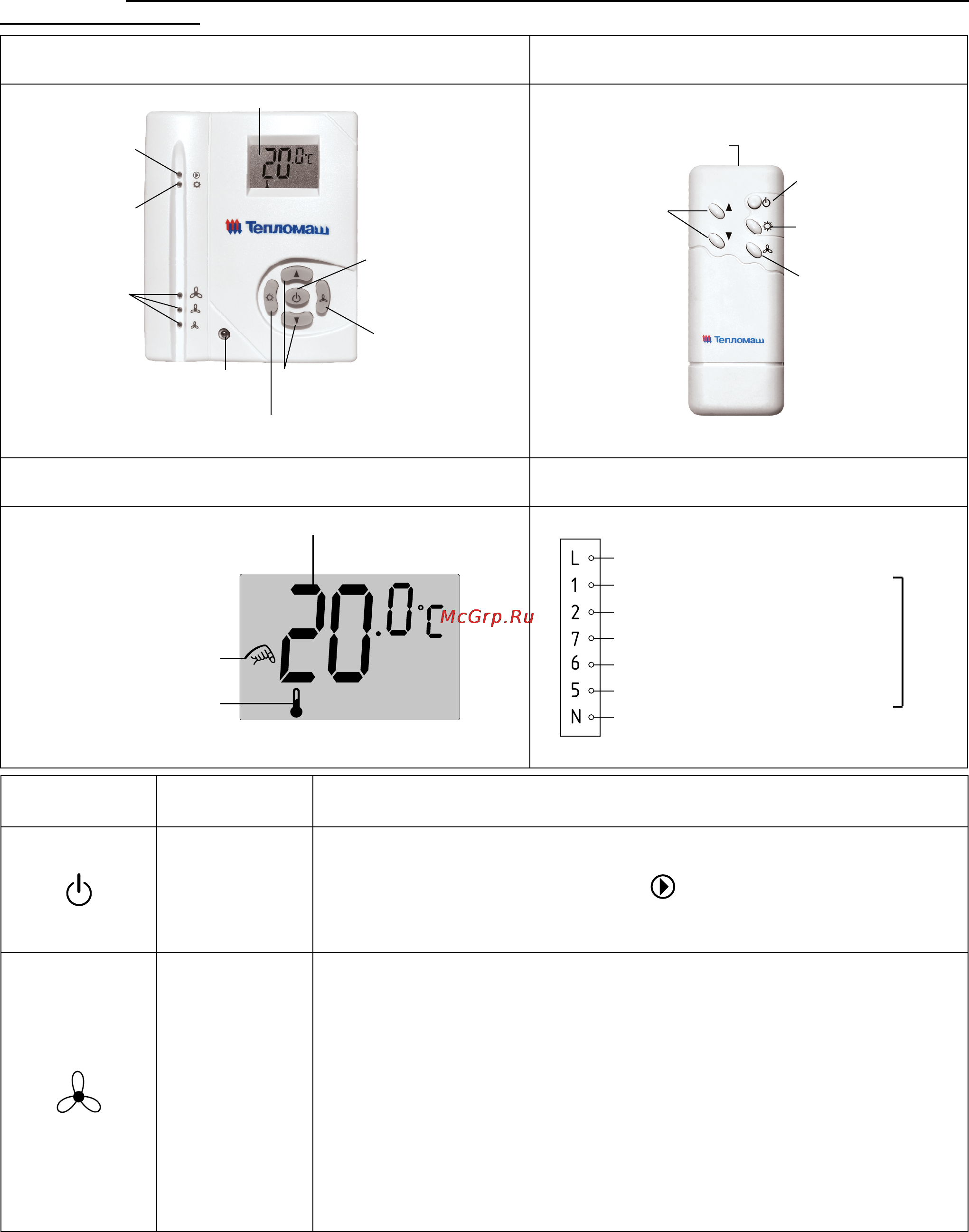

4 7 Пульт управления завесами R 1 3 4 7 1 Управление завесами осуществляется с выносного или дистанционного пульта Внутри выносного пульта находится датчик температуры окружающего воздуха и термостат Степень защиты оболочки выносного пульта 1Р20 4 7 2 Выносной пульт является приемным устройством инфракрасного сигнала с дистанционного пульта На выносном пульте расположены пять кнопок пять светодиодов приемное устройство инфракрасного сигнала и ЖКдисплей На дистанционном пульте расположены пять кнопок передающее устройство инфракрасного сигнала а также отсек для элементов питания элементы АА R6 Зшт входят в комплект пульта 4 7 3 Более подробное описание а также инструкция по установке находится в упаковочной коробке пульта ВНИМАНИЕ ПУЛЬТ управления должен быть установлен в том же помещении что и завеса но вне зоны выброса струи воздуха из сопла Выносной пульт управления П 13 Дистанционный пульт управления ЖК дисплей Передающее устройство инфракрасного сигнала Светодиод включения а а Кнопки установки требуемой температуры Светодиод режима ШТепломшО нагрева Светодиоды режимов воццуда Кнопка вкл выкл изделия у Кнопка вкл выкл режим нагрева Кнопка вкл выкл изделия Кнопка выбора режима расхода воздуха Д л Кнопка выбора режима расхода воздуха 4 Ш Тепломаш г ноп ки уст ановки греб емой температуры Приемное устройство инфракрасного сигнала Кнопка вкл выкл режим нагрева ЖК дисплей Назначения клемм пульта управления 13 Темпер атура Выбор темп эратуры ____ Разрешение НА включение клапана Обозначение кнопки 6 С л 0с 1о 1 Ь питание 220В 50Гц 27о Включение насоса ГО Е о Минимальная скорость вентилятора фС о см 6 Си Средняя скорость вентилятора 5 о Максимальная скорость вентилятора No Ы нейтраль Назначение Включение Выключение Включение клапана 3 со Порядок работы Нажмите для включения или выключения изделия При включении загорится светодиод режима расхода воздуха и включится одна из скоростей также загорится светодиод включения насоса далее при наличии узла терморегулирования насос начинает работу и остается активным до выключения изделия Режим малого расхода воздуха При однократном нажатии на кнопку на выносном пульте загорится светодиод напротив пиктограммы малого расхода воздуха далее включится режим малого расхода воздуха Режим среднего расхода воздуха Выбор режима расхода воздуха При двукратном нажатии на кнопку на выносном пульте загорится светодиод напротив пиктограммы среднего расхода воздуха при этом светодиод малого расхода воздуха погаснет далее включится режим среднего расхода воздуха Режим наибольшего расхода воздуха При трехкратном нажатии на кнопку на выносном пульте загорится светодиод напротив пиктограммы наибольшего расхода воздуха при этом светодиод среднего расхода воздуха погаснет далее включится режим наибольшего расхода воздуха 6
