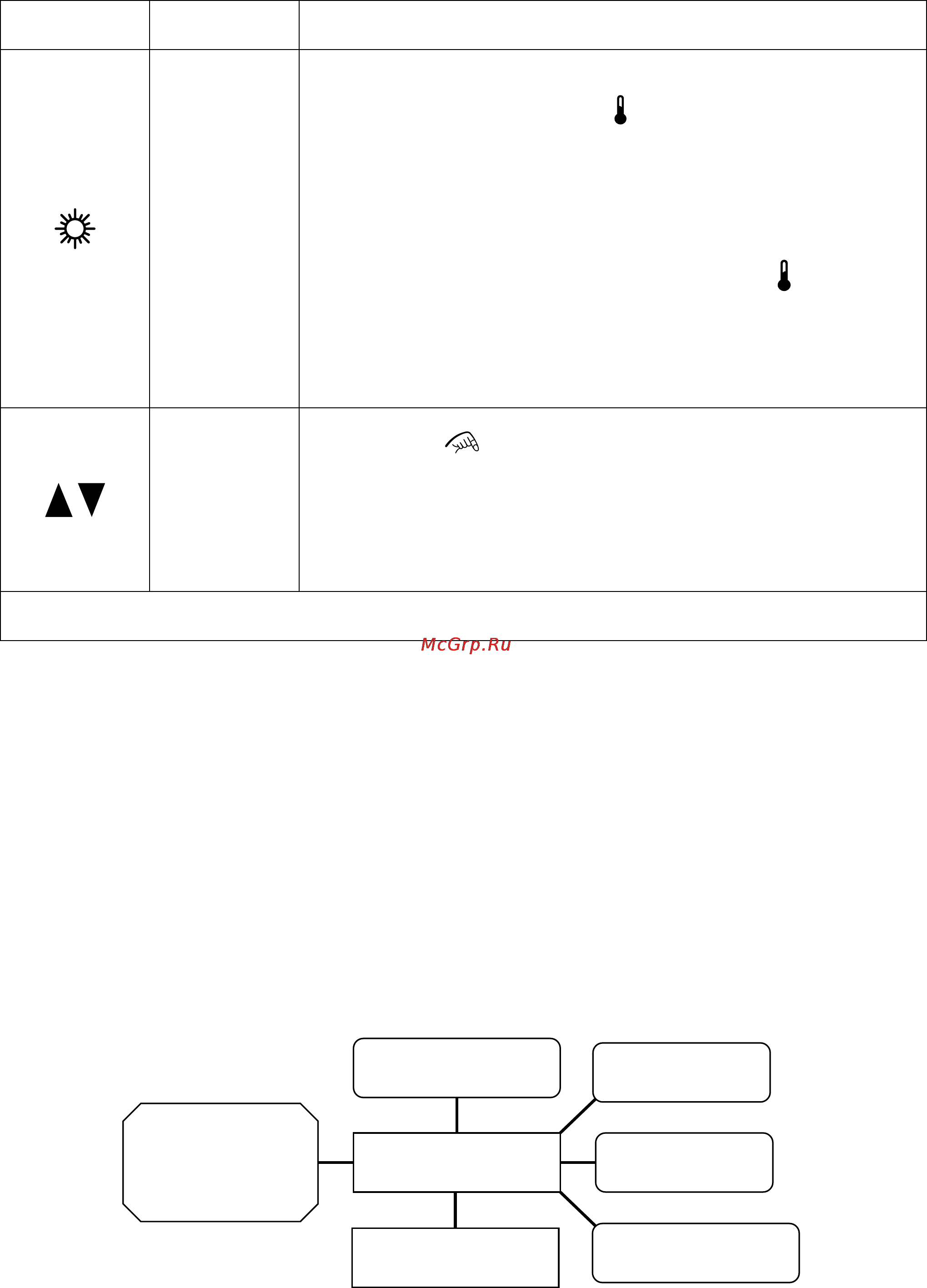

Обозначение кнопки Назначение Порядок работы Положение клапана ОТКРЫТ ц При однократном нажатии на кнопку на ЖК дисплее отобразится символ Режим нагрева Вкл Выкл разрешение на включение клапана А и если установленная температура Туст выше температуры окружающего воздуха Токр на пульте загорится светодиод режима нагрева и по истечении 6 сек привод клапана начнет движение в положение ОТКРЫТ основной поток теплоносителя начнет циркулировать по теплообменнику в противном случае режим нагрева не включится Положение клапана ЗАКРЫТ При повторном нажатии на кнопку на ЖК дисплее символ А исчезнет и если Туст Токр на пульте погаснет светодиод режима нагрева и по истечении 10 сек привод клапана начнет движение в положение ЗАКРЫТ основной поток теплоносителя перестанет циркулировать по теплообменнику ВНИМАНИЕ При положении клапана ЗАКРЫТ теплоноситель продолжает циркулировать по теплообменнику через регулируемый байпас При нажатии кнопок на ЖК дисплее отобразится установленная температура Установка требуемой температуры Туст и символ далее необходимо выбрать и установить требуемую температуру воздуха в помещении по истечении 10 сек дисплей покажет текущую температуру в помещении Токр Регулируемый диапазон температур от 5 до 35 С с шагом 0 5 С ПРИМЕЧАНИЕ При температуре окружающего воздуха ниже 0 С вместо температуры на ЖКдисплее отобразится символ ЬО выше 40 С отобразится символ Н1 ВНИМАНИЕ РЕЖИМЫ ВКЛЮЧЕНИЯ НАСОСА КЛАПАНА И УСТАНОВКА ТРЕБУЕМОЙ ТЕМПЕРАТУРЫ ИСПОЛЬЗУЮТСЯ ТОЛЬКО ПРИ НАЛИЧИИ УЗЛА ТЕРМОРЕГУЛИРОВАНИЯ 4 8 Управление несколькими завесами с одного пульта 1К 1 3 4 8 1 К одному пульту управления можно подключить от 1 до 10 завес одной или разных моделей указанных в таблице 1 в любых сочетаниях 4 9 П о д к л ю ч е и и е дополнительного оборудования 4 9 1 Для завес с водяным источником тепла могут быть подключены следующие изделия узел терморегулирования концевой выключатель два внешних термостата для автоматической регулировки частоты вращения электродвигателя в зависимости от наружной температуры воздуха только при условии подключения концевого выключателя термостат защиты от замораживания теплоносителя в теплообменнике с индикацией угрозы замораживания и возможностью подключения внешних индикаторных устройств 4 9 2 Подключение этих изделий кзавесе производится через блок подключения дополнительного оборудования к завесам с водяным источником тепла и без источника тепла далее БЛOK WA опция Электрическая схема БЛOK WA приведена на рисунке 14 Подключение логика работы завесы с доп оборудованием описаны в паспорте на БЛОК ША На рисунке ниже показана структурная схема подключения завесы или групп завес через БЛОК ША 7
