Замена расходных материалов
Замена блока валика подачи бумаги

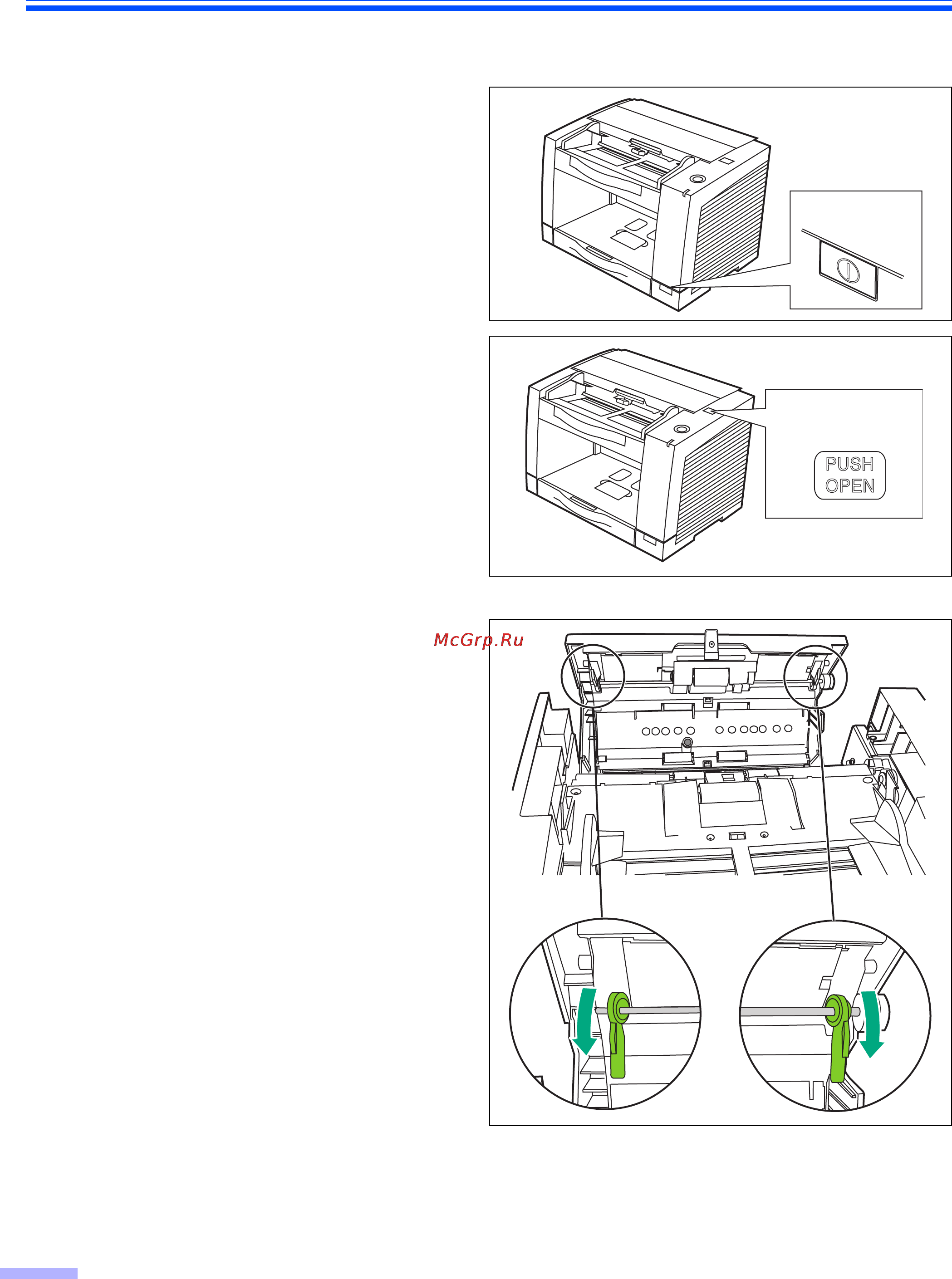

1
Отключите питание.
2
Нажмите на деблокиратор дверцы
ADF для того, чтобы открыть дверцу
ADF.
3
Нажмите на два зеленых рычага по
обеим сторонам блока подачи
бумаги для освобождения валика
подачи бумаги.
• При перемещении зеленых рычагов не
давите на них в каком-либо
направлении, кроме указанного
стрелками. В противном случае рычаги
могут сломаться.
Кнопка
вкл/выкл
Деблокиратор
дверцы ADF
