Замена расходных материалов
34
5

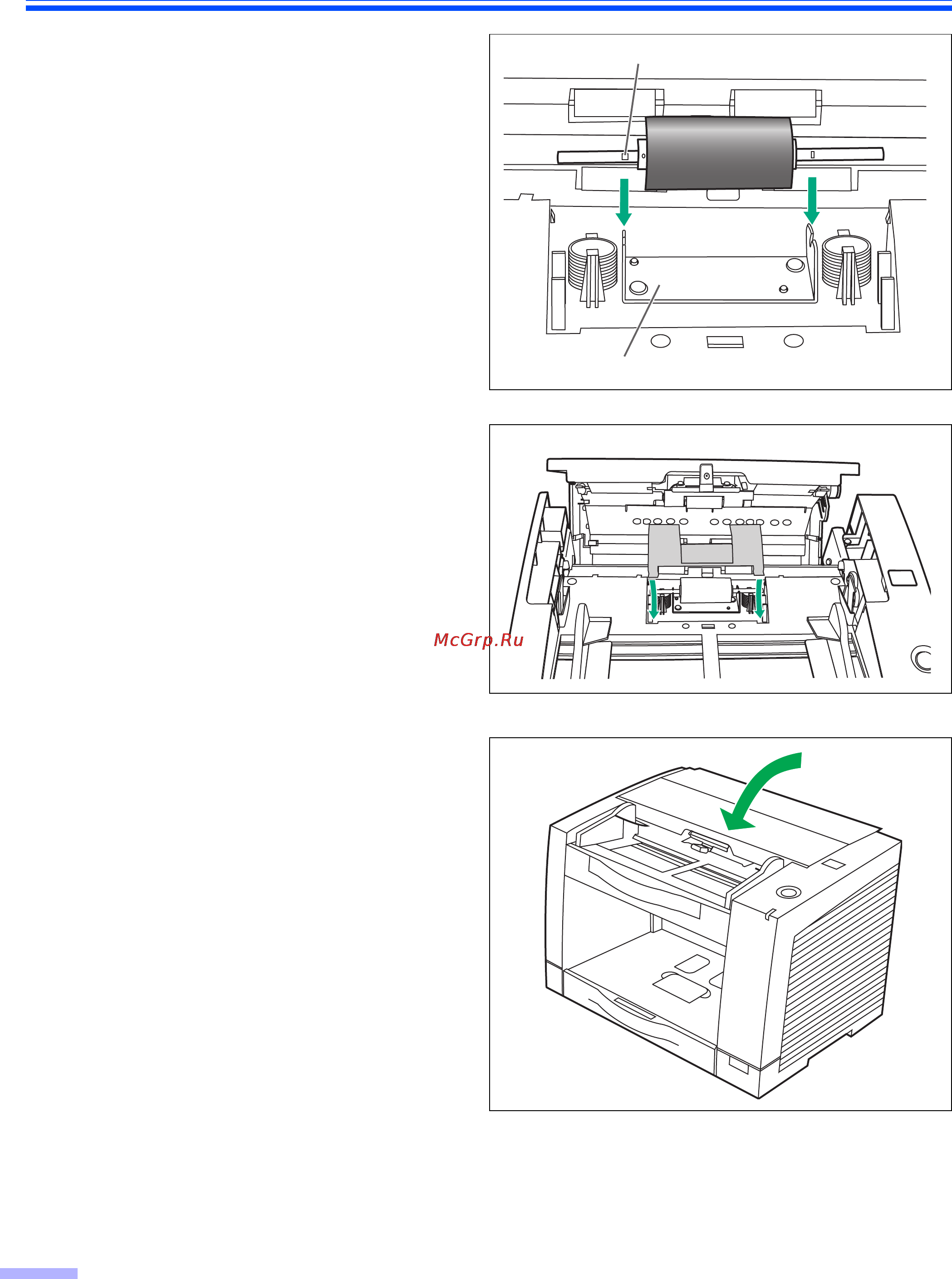

Установите новый блок тормозящего
валика, совместив желоб на его оси
с желобом на металлическом
держателе. Убедитесь в том, что оба
конца оси пришлись на пружины
держателя.
6
Закройте крышку блока тормозящего
валика.
7
Закройте дверцу ADF.
• Закрывайте дверцу ADF тщательно так,
чтобы она была зафиксирована.
8
Очистите счетчик замены валиков с помощью User Utility.
• После замены валиков Щелкните кнопку [Clear Counter] для сброса счетчика [After Replace
Roller] в окне User Utility после очистки всех валиков.
• См. Руководство по использованию Пользовательской Утилиты.
Металлический держатель
Широкий желоб
