Замена расходных материалов
31
4

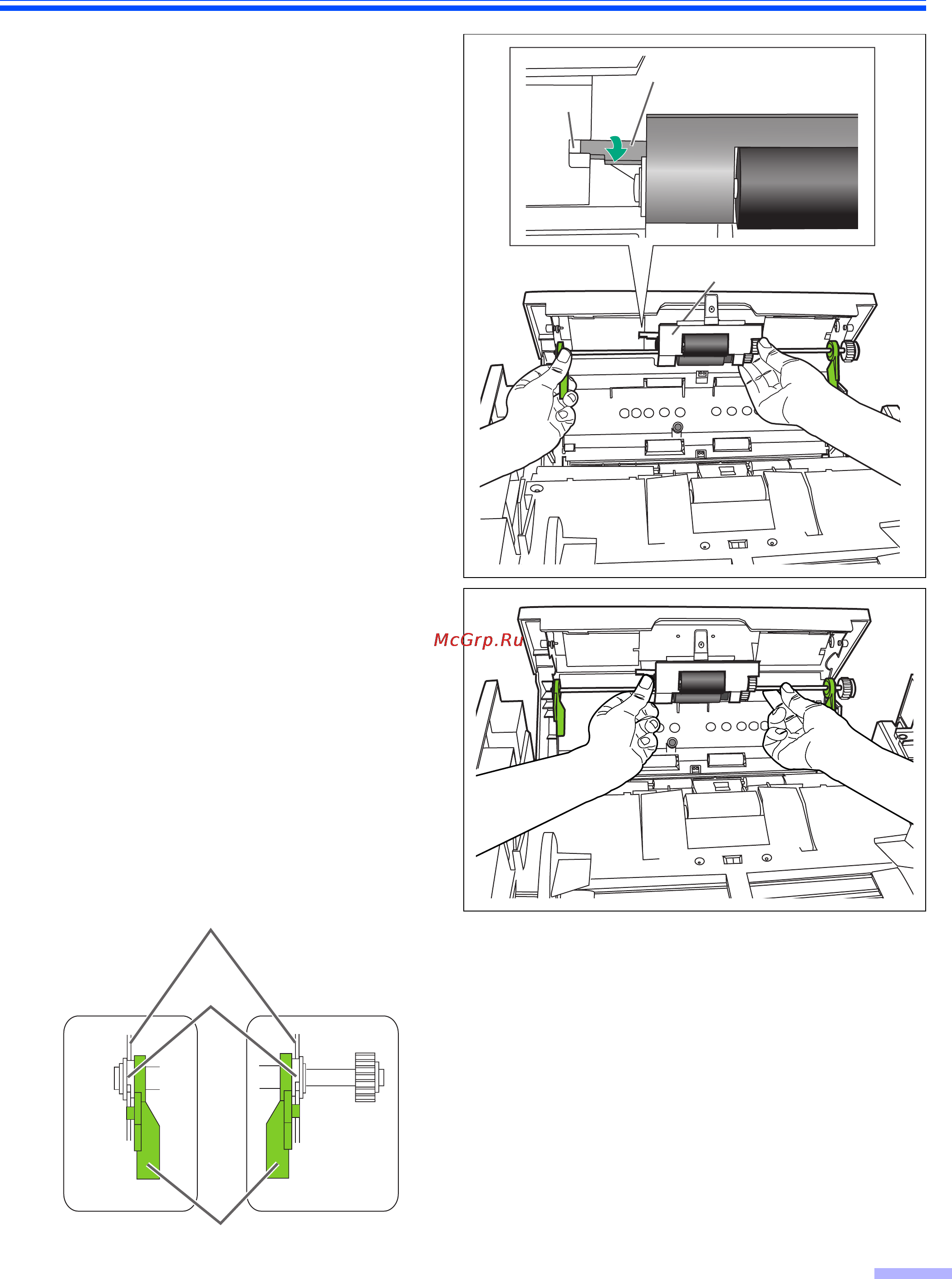

Удалите блок подачи бумаги,
совместив корпус блока подачи
бумаги с желобом на крышке, чтобы
освободить зубец.
5
Установите новый блок подачи
бумаги шестеренкой направо.
1 Возьмите блок подачи бумаги за
обе стороны.
2 Слегка поднимая блок подачи
бумаги, пропустите зубец через
желоб на крышке.
3 Поместите опоры на обеих
сторонах блока подачи бумаги в
направляющие желоба на
корпусе сканера.
.
Желоб
Зубец
Корпус блока подачи бумаги
Зеленые рычаги
Корпус
Опоры
