Символ пропадания напряжения горит.
4 Ввод в работу
4.1 Перевешивание дверей
При необходимости можно изменить направление откры-
вания двери:
Убедитесь, что подготовлен следующий инструмент:
q
Torx 25
q
Torx 15
q
Отвертка
q
При необходимости аккумуляторный шуруповёрт
q
При необходимости привлеките второго человека для
монтажной работы

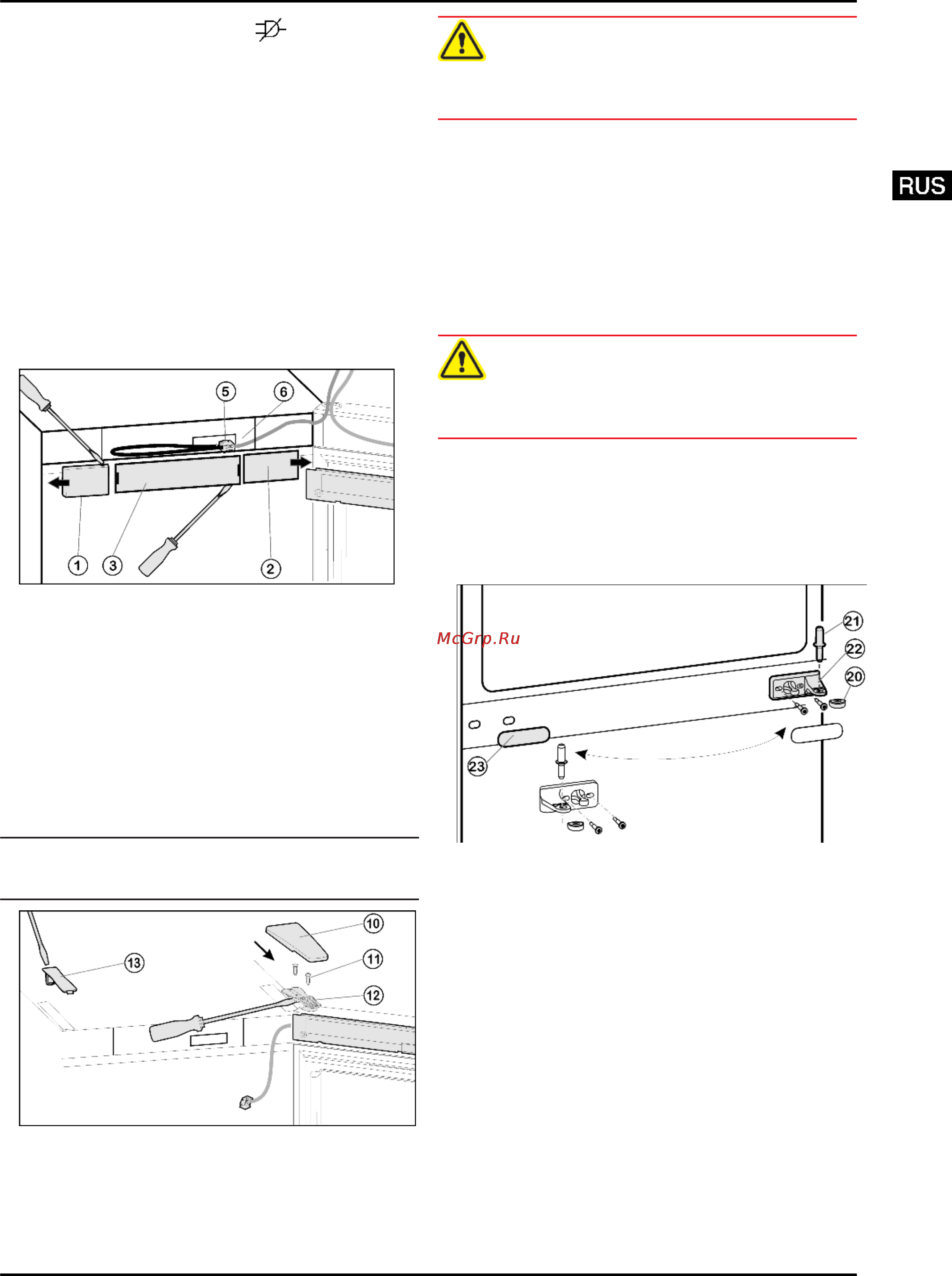

4.1.1 Отсоединение кабеля на корпусе
Fig. 4
u
Откройте верхнюю дверь.
u
Снятие крышки со стороны ручки
Fig. 4 (1)
: справа выве-
дите из фиксатора при помощи плоской отвёртки и
сдвиньте наружу.
u
Снятие крышки со стороны шарнира
Fig. 4 (2)
: слева вы-
ведите из фиксатора при помощи плоской отвёртки и
сдвиньте наружу.
u
Снимите переднюю накладку
Fig. 4 (3)
с помощью пло-
ской отвертки.
u
Снимите контакт и извлеките разъём
Fig. 4 (5)
.
u
Высвободите из направляющей серый кабель
Fig. 4 (6)
.
4.1.2 Снятие верхней двери
Указание
u
Уберите продукты с полочек на дверце, прежде чем сни-
мать дверцу, чтобы продукты не упали.
Fig. 5
u
Вытяните крышку
Fig. 5 (10)
вперед и снимите крышку
Fig. 5 (13)
.
u
Отпустите винты
Fig. 5 (11)
.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Снимите дверцу вместе с опорным кронштейном
Fig. 5 (12)
и кабелем вверх. Для снятия, возможно, пона-
добится осторожно подцепить опорный кронштейн снизу
шлицевой отверткой.
u
Отставьте дверь в сторону.
4.1.3 Снятие нижней двери
u
Закройте нижнюю дверь.
u
Вытащите из опорного кронштейна и нижней дверцы
средний опорный палец
Fig. 6 (21)
.
u
Пластмассовый колпачок
Fig. 6 (20)
снимите.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Откройте дверь.
u
Снимите средний опорный кронштейн
Fig. 6 (22)
.
u
Движением вверх снимите нижнюю дверцу и отставьте
её в сторону.
4.1.4 Перестановка средних опорных дета-
лей
Fig. 6
u
Осторожно снимите накладку
Fig. 6 (23)
.
u
Открутите средний опорный кронштейн
Fig. 6 (22)
и при-
крутите его с поворотом на 180° на новую сторону шар-
нира.
u
Снова защелкните накладку
Fig. 6 (23)
на стороне, где
теперь будет ручка.
Ввод в работу
5
