4.1.5 Перестановка нижних опорных деталей

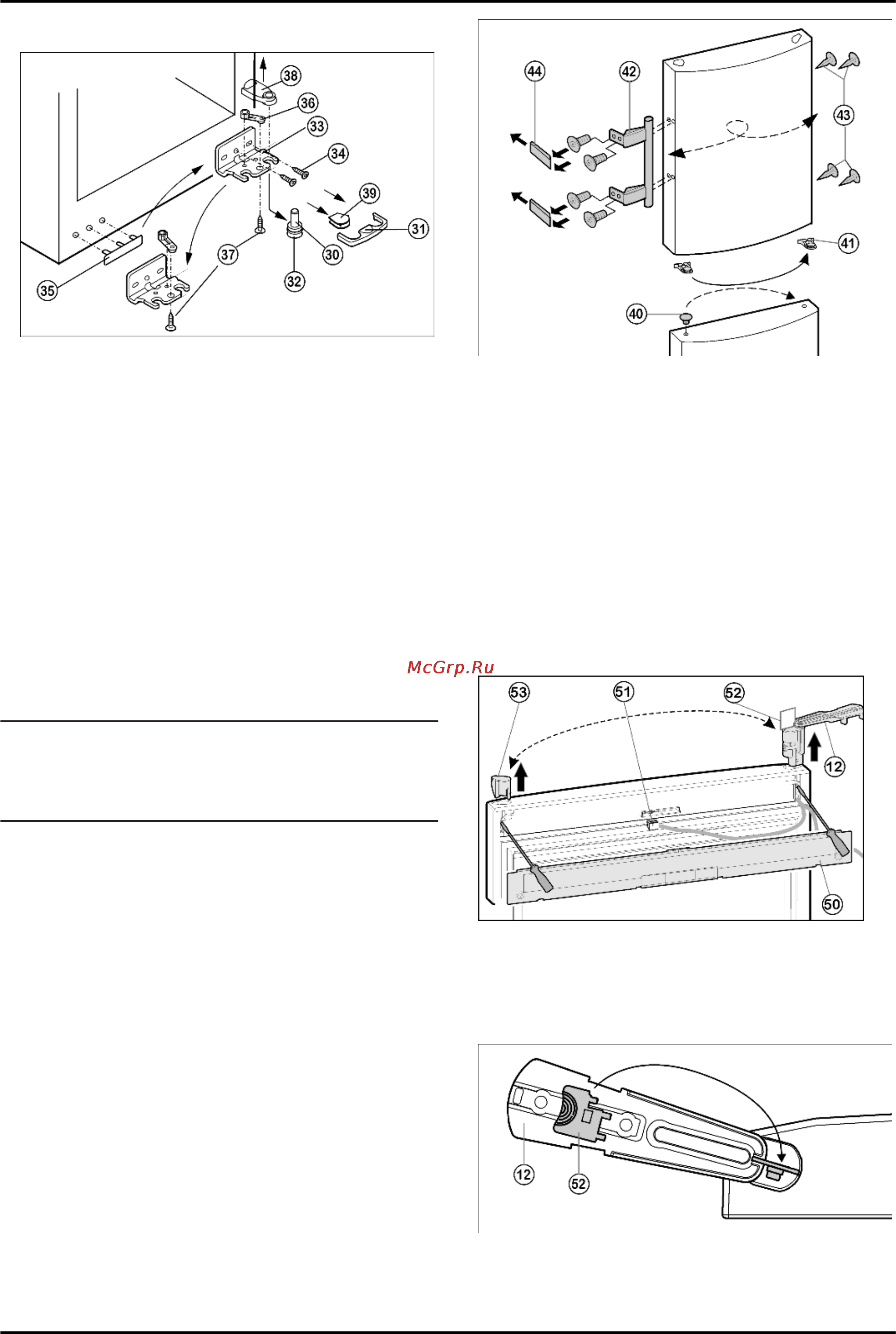

Fig. 7
u
Нижнюю крышку
Fig. 7 (31)
снимите движением вперед.
u
Нижнюю крышку
Fig. 7 (39)
снимите.*
u
Снимите крышку
Fig. 7 (38)
вверх.*
u
Полностью ввернитерегулируемую опору
Fig. 7 (32)
.
u
При необходимости с помощью второго человека устрой-
ство слегка наклоните назад, чтобы удалить опорный
палец.
u
Вытяните опорный палец
Fig. 7 (32)
вниз и вперёд. При
этом следите за гнездом шарнира
Fig. 7 (30)
.
u
Открутите опорный кронштейн
Fig. 7 (33)
(2 шт. Torx 25)
Fig. 7 (34)
.
u
Открутите опорную деталь
Fig. 7 (36)
(1 Torx 25)
Fig. 7 (37)
и, переставив в отверстие на противоположной
стороне опорного кронштейна, снова прикрутите.
u
Осторожно приподнимите и переставьте крышку
Fig. 7 (35)
со стороны ручки.
u
Снова прикрутите опорный кронштейн
Fig. 7 (33)
на но-
вой стороне шарнира, при необходимости с помощью
аккумуляторного шуруповерта через внешний продоль-
ный паз и круглое отверстие.
Указание
u
Если необходимо, например, чтобы скомпенсировать не-
ровности пола, вместо круглого отверстия для прикру-
чивания можно использовать также второй продольный
паз.
u
Снова слегка наклоните устройство назад и переставьте
опорный палец
Fig. 7 (32)
.
4.1.6 Перестановка ручек
u
Выведите из фиксатора верхней дверцы пружинный за-
жим
Fig. 8 (41)
и переставьте его на новую сторону шар-
нира.
u
Извлеките пробку
Fig. 8 (40)
из опорной втулки дверцы и
переставьте.
Fig. 8
u
Снимите и переставьте на противоположную сторону
дверную ручку
Fig. 8 (42)
, пробку
Fig. 8 (43)
и прижимные
пластины
Fig. 8 (44)
.
u
При установке прижимных пластин на противоположной
стороне следите за правильной фиксацией.
4.1.7 Монтаж нижней двери
u
Установите дверь сверху на опорный палец
Fig. 7 (32)
.
u
Закройте дверь.
u
Вставьте средний опорный палец
Fig. 6 (21)
через сред-
ний опорный кронштейн
Fig. 6 (22)
в нижнюю дверцу.
u
Установите пластмассовый колпачок
Fig. 6 (20)
.
4.1.8 Перестановка кабельного разъёма
(верхняя дверца)
Fig. 9
u
Снимите крышку
Fig. 9 (50)
на дверце с помощью отвёрт-
ки.
u
Отсоедините разъем
Fig. 9 (51)
.
u
На верхней дверце поверните опорный кронштейн
Fig. 9 (12)
наружу параллельно краю дверцы.
Fig. 10
