10

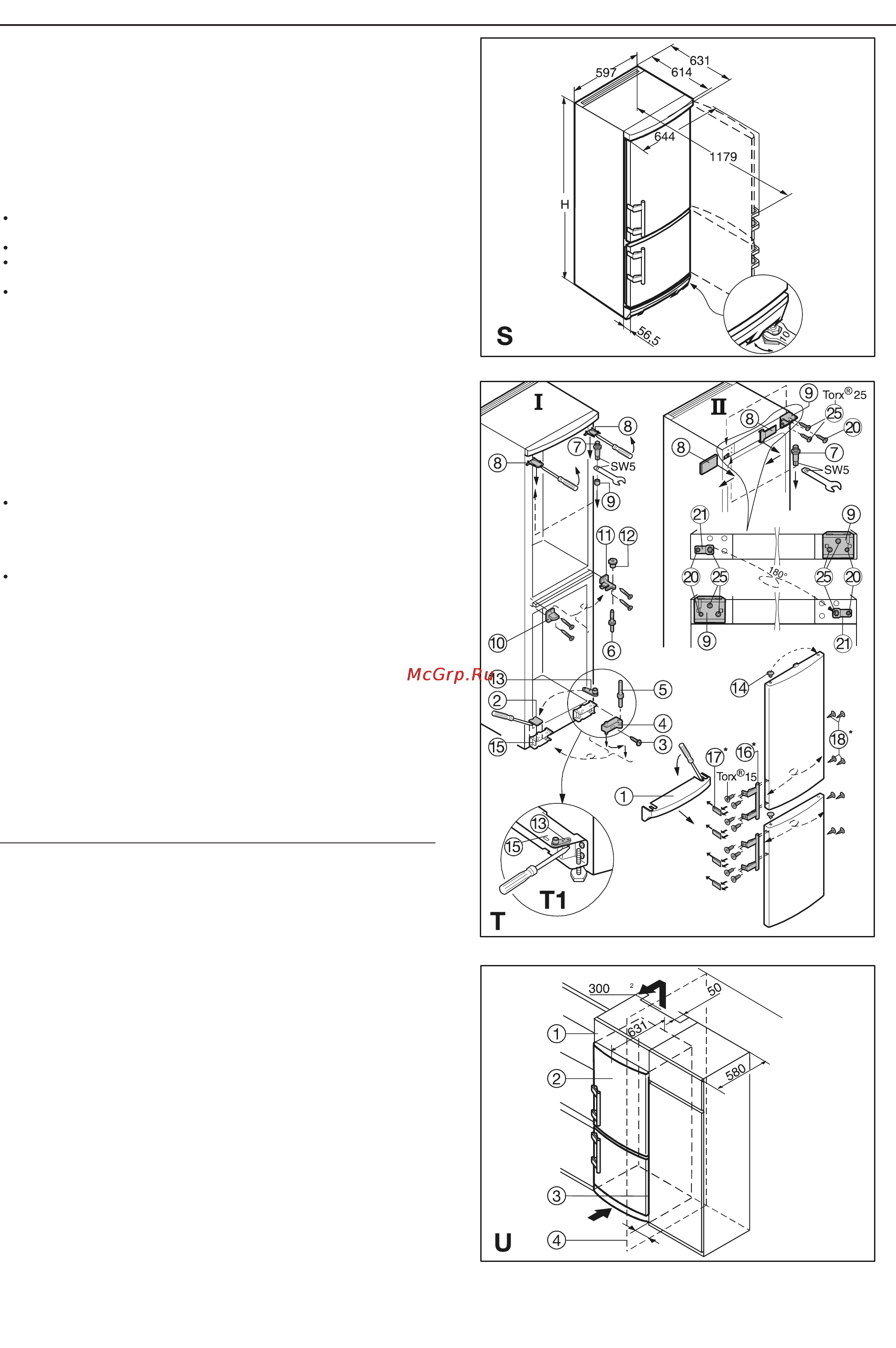

 Снова установите дверцы: Выньте заглушки (14) из узлов крепления дверцы и вставьте их с
другой стороны.
Навесьте верхнюю дверцу на шарнирный болт (7) (при варианте I не потеряйте распорную
втулку (9)). Закройте дверцу.
Вставьте средний шарнирный болт (6) снизу вверх в узел крепления дверцы через петлю
(11). Дверца должна быть установлена заподлицо с корпусом холодильника; в случае необ
ходимости выровняйте ее, используя прорези на петле.
 Навесьте нижнюю дверцу и закройте ее.
Разверните компонент петли (4) на 180°, извлеките шарнирный болт (5), поверните на 180°
и установите обратно. Установите оба компонента в петлю (15): вставьте болт в узел крепле
ния дверцы через петлю, наклоните компонент петли внутрь, сдвиньте вверх и закрепите
винтом (3).
Выровняйте дверцу заподлицо с корпусом холодильника, используя прорезь на петле (15),
после чего затяните винт (3).
Навесьте цокольную планку (1) и, нажимая на нее, установите на место до щелчка.
При открытой дверце вставьте крышку (2) спереди в цокольную планку и установите на ме
сто до щелчка.
Поменяйте местами дверные ручки (16) и заглушки (18)*. При открытой дверце осторожно
приподнимите прижимные планки* (17) в передней части и выдвиньте их. Открутите ручки
при помощи отвертки Torx
®
или крестовой отвертки*.
Повторную сборку выполняйте в обратной последовательности и установите прижимные
планки на место до щелчка.
Встраивание холодильника в кухонную мебель
Рис.U. Этот холодильник можно встраивать в предметы кухонной мебели. Для адаптации холо
дильника к кухонной мебели по высоте над холодильником можно установить подходящий по
размерам верхний посудный шкаф (1).
Для обеспечения надлежащей вентиляции и беспрепятственного выхода воздуха в задней стен
ке шкафа для встраивания по всей его ширине необходимо сделать вырез глубиной не менее
50 мм. Площадь поперечного сечения выреза для вентиляции должна составлять не менее 300
см
2
. Обычно чем больше площадь выреза, тем экономичнее работает холодильник.
При установке холодильника в стандартный кухонный гарнитур (макс. глубина 580 мм) и ус
тановке декоративных панелей толщиной до 2 мм холодильник можно установить вплотную
к предмету кухонной мебели. Дверца холодильника выступает за переднюю поверхность
предмета мебели на 34 мм по бокам и на 51 мм в центре холодильника. Это упрощает от
крывание и закрывание дверцы.
При установке холодильника около стены (4) между стеной и холодильником со стороны рас
положения петель должно оставаться расстояние не менее 36 мм (для защиты ручки от по
вреждения при открывании дверцы.
(1) верхний предмет кухонной мебели (3) боковая панель предмета кухонной мебели
(2) холодильникморозильник (4) стена
Замечания по установке декоративной панели*
(для моделей белого цвета высотой 1806)
При помощи декоративной панели и декоративной рамы вы можете адаптировать холодильник
к передним поверхностям предметов кухонной мебели или создать контраст с ними.
Декоративные панели можно приобрести по месту приобретения кухонной мебели. Там же
можно купить декоративные рамы.
Если Вы хотите самостоятельно установить декоративную панель, Вам понадобится электро
дрель или ручной коловорот для предварительного сверления отверстий под крепеж. Дверные
ручки должны быть заменены на новые прочные ручки, входящие в комплект поставки декора
тивной рамы. Более подробная информация об установке и габаритах декоративных панели и
рамы приведена в инструкции по сборке, прилагаемую к декоративной раме.
Все типы и модели холодильников подвергаются непрерывной модернизации, поэтому мы наде
емся, что Вы с пониманием отнесетесь к тому, что мы сохраняем за собой право вносить изме
нения в конструкцию, комплектацию и технологические решения холодильника без уведомления.
Указания по установке и модернизации
[мм]
мин.
см
мин.
Прибл. 36
[мм]
