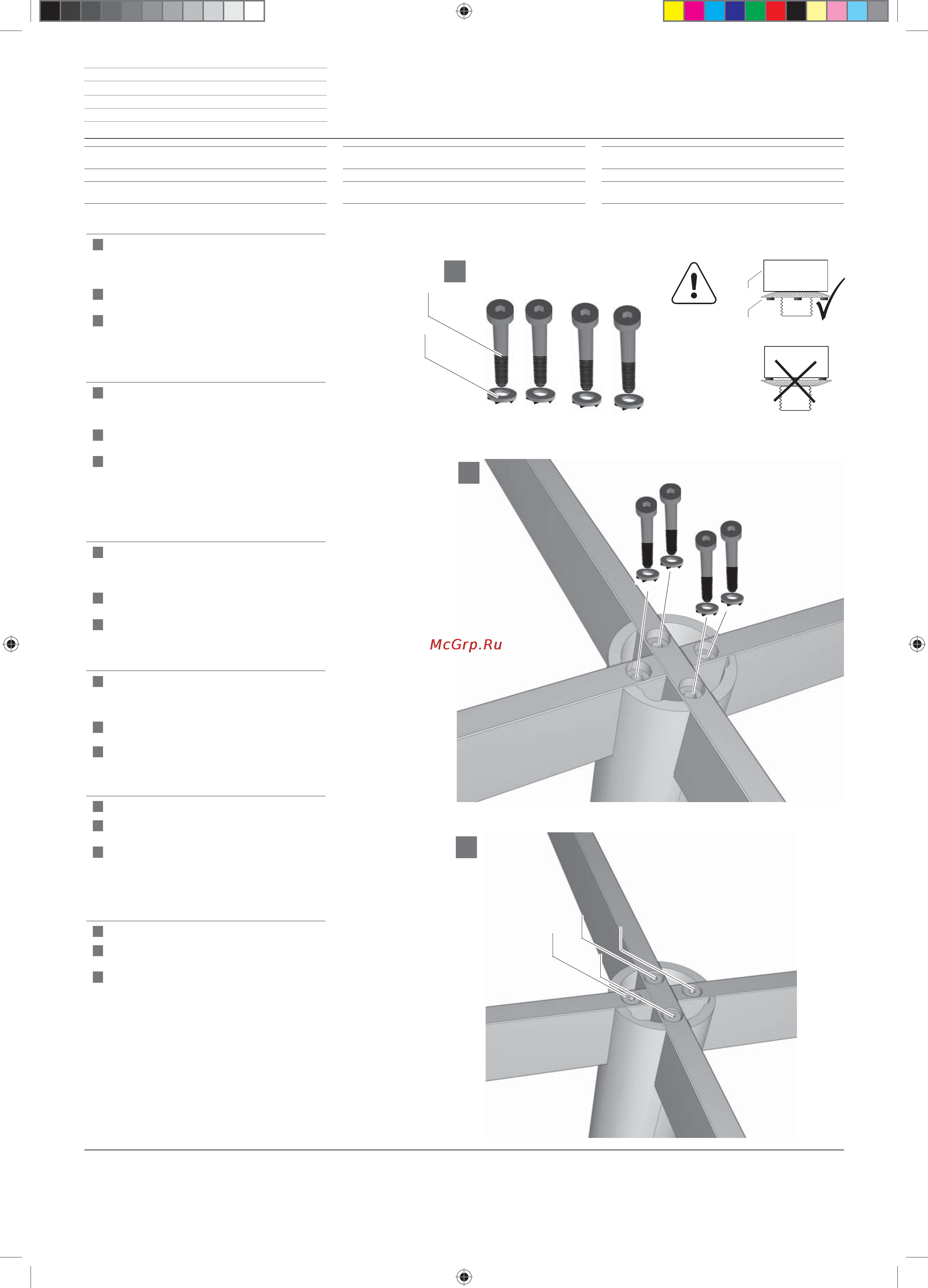

Floor Stand montieren
d
Montage du Floor Stand
f
Установка напольной стойки.
RU
Montaggio Floor Stand
i
Install floor stand.
g
Monte el dispositivo „Floor Stand“
e
d
4
Vier Schrauben (C) mit Scheiben (D
) versehen
Achten Sie darauf, dass die Kontaktspitzen
an den Scheiben nicht zum Schraubenkopf
zeigen sondern nach unten
5
Beide Streben mit den vorbereiteten Scheiben (D) und
Schrauben (C) befestigen
6
Anzugdrehmoment der Schrauben (C), ca. 5
Nm
RU
4
Наденьте стопорные шайбы
(D) на четыре винта (С).
Проверьте, чтобы лапки стопорной шайбы
смотрели не в сторону головки винта, а вниз.
5
Затяните обе поперечные пластины крестовин с помощью
винтов (С) и шайб (D).
6
Крутящий момент винтов (С) приблизительно 5 нм.
g
4
Provide the four screws (C) with washers (D).
Make sure that the contact tips at the washers do not
point to the screw head but downwards.
5
Fasten both struts with the prepared washers (D) and
screws (C).
6 Tightening torque of the screws (C) is approxima
tely 5 Nm.65
f
4
Munir quatre vis (C) de rondelles (D).
Assurez-vous que les pointes de contact des vis ne
montrent pas vers les rondelles mais vers le bas.
5
Fixer les deux entretoises avec les rondelles (D) e
t les
vis (C).
6
Le couple de serrage des vis (C) s'élève à environ 5 Nm.
i
4
Quattro viti (C) dotate di rondelle (D).
5
Accertarsi che le punte
di contatto sulle rondelle non
siano rivolte verso la testa della vite ma verso il basso.
6
Fissare i due supporti con le rondelle (D) e le viti (C)
prep
arate, coppia delle viti..
Coppia di serraggio delle viti (C), ca. 5 Nm.
e
4
Coloque las arandelas (D) en cuatro tornillos (C).
5
Atención: Las puntas de contacto de las arandelas de-
ben mirar hacia
abajo y no hacia la cabeza del tornillo.
6
Fije los dos travesaños mediante las arandelas (D
) y los
tornillos (C) preparados.
Par de apriete de los tornillos (C): aprox. 5 Nm.
n Floor Stand Reference 55
- 5 -
4
D
C
5
D
C
6
C
C
C
C
