d
7
TV-Gerät auf weiche Unterlage legen und
Kabelfachabdeckung abnehmen
Achtung! TV-Gerät muss bei der Montage von 2
Personen gehalten werden!
8
TV-Gerät auf Adapterkopf aufsetzen (hält zunächsthne
Schrauben), darauf achten, dass Nasen (N1 u N2) am
TV-Gerät einhängen und Nase (N3) einrasten
9
Flanschkopfschrauben (F) bis zum Anschlag
eindrehen
– nicht
festziehen!
1010
10
TV-Gerät mit Was
serwaage horizontal ausrichten
Achtung! TV
-Gerät vor Kratzschäden schützen
1111
Flanschkopfschrauben (F) festziehen (handfest)
RU
7
Положите телевизор на стол, покрытый мягкой
тканью, и снимите крышку кабельного отсека.
Внимание! Во время установки телевизор должны
держать два человека!
8
Вставьте телевизор в крепление стойки. Убе
дитесь,
что крепёжные лапки (N1, N2 и N3) вошли в пазы.
9
9
Вкрутите винты (F) до упора, но не затягивайте их!
1010
С помощью уровня выровняйте телевизор по
горизонтали.
Внимание! Во время установки оберегайте
телевизор от царапин
1111
Затяните винты (F).
g
7

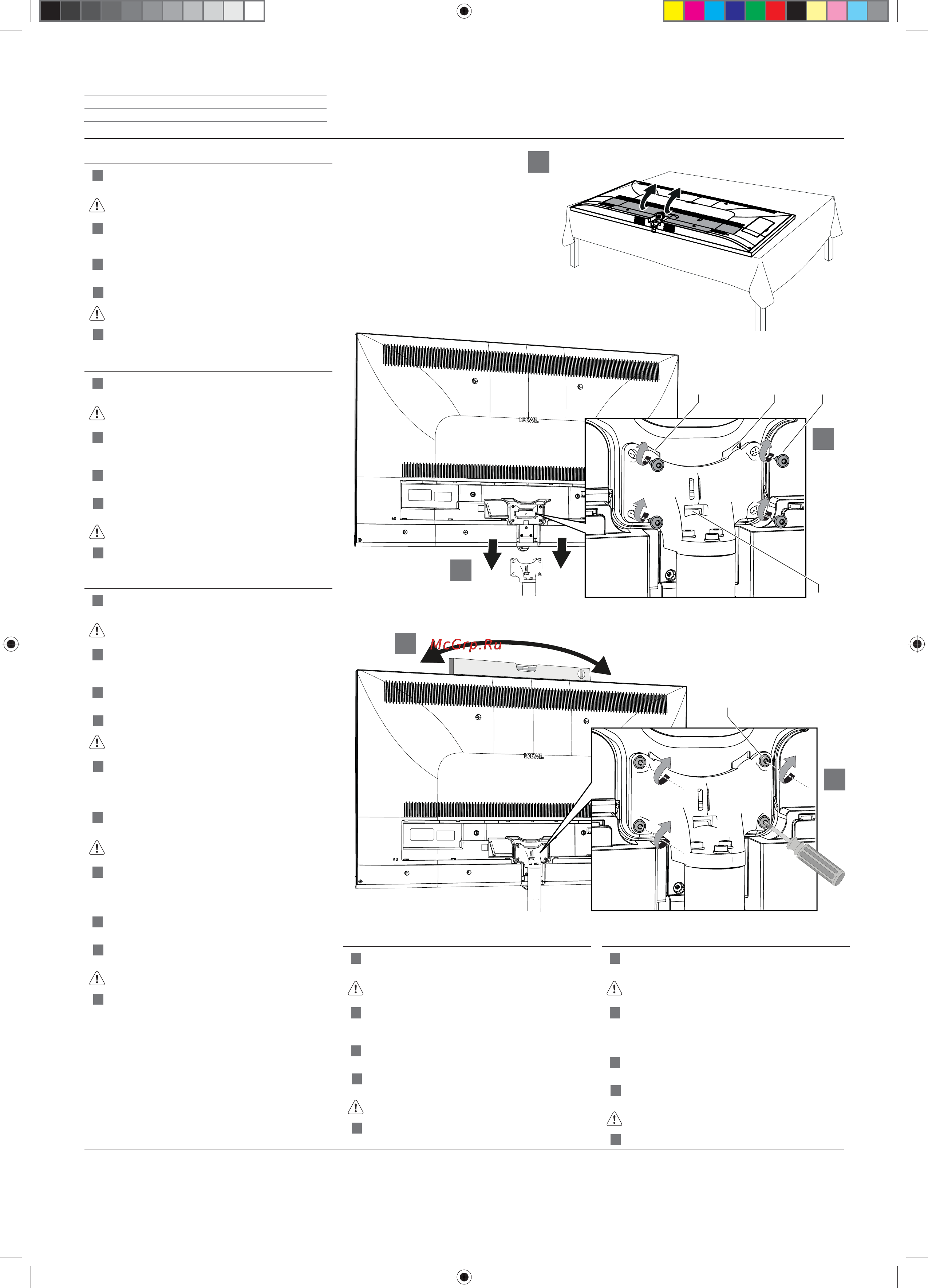

Place the TV set on a soft underlay and remove the cable
compartment cover
Warning! The TV set must be held by 2
persons when being installed!
8
Place TV set on adaptor head (initially holds without
screws), then make sure that lugs (N1 and N2)
hook into the TV set and lug (N3) snaps in
9 Screw in the flange head screws (F) as far as they will
go - do not tighten!
1010
Align the TV set horizontally with a spirit level
Warning! Protect TV set from damage
caused by scratches
1111
Tighten the flange head screws (F) hand tight
f
7
Poser le téléviseur sur un support mou et
retirer le couvercle du compartiment de câbles.
Attention Pendant le montage, le téléviseur doit
être tenu par 2 personnes !
8
Placer le téléviseur sur la tête de l’adaptateur (le télévi-
seur tient provisoirement sans vis). Veillez à ce que
les crochets (N1 et N2) soient bien insérés dans le
téléviseur et que le crochet N3 soit enclenché
9
Insérer les vis à tête bridée (F) jusqu'en butée – ne pas
les serrer à fond !
1010
Positionner le téléviseur horizontalement à l'aide d'un
niveau à bulles.
At
t
ention Attention protéger le téléviseur des éraflures
1111
Serrer les vis à tête bridée (F) (à la main).
i
7
Posare l’apparecchio TV su una base morbida e
rimuovere lo sportello copricavi
Attenzione! Durante il montaggio l’apparecchio
TV deve essere sostenuto da 2 persone!
8
Collocare il TV sulla tes
t
a dell’a
dattatore (si mantiene
inizialmente in posizione senza viti), accertarsi che i ganci
(N1 e N2) si incardinino al TV e che il gancio (N3) scatti
9
Avvitare le viti a testa flangiata (F) fino all'arresto - non
stringere!
1010
Allineare in orizzontale il televisore con l'ausilio di una
livella
Attenzione! Proteggere la TV da graffi
1111
Stringere saldamente le viti a testa flangiata (F)
e
7
Colocar el televisor sobre una base blanda y
retirar la cubierta del compartimento de cables
¡Atención! ¡El televisor debe ser sostenido durante el
montaje por 2 personas!
8
Coloque el televisor sobre el cabezal adaptador (sostén-
galo primero sin tornillos), asegúrese de las pestañas (N1
y N2) se acoplen al televisor y que la pestaña (N3)
encaje correctamente
9
Enroscar los tornillos avellanados (F) hasta el tope, ¡pero
no apretar!
1010
Nivelar el televisor horizontalmente c
on un nivel de
burbuja de aire
¡Atención! Proteger el televisor contra los arañazos
1111
Apretar (a mano) los tornillos avellanados (F)
n Floor Stand Reference 55
- 6 -
7
FN2N1
N3
9
8
F
10
10
11
11
Montageanleitung Instructions de montage
Инструкция по уст
ановке
Istruzioni di montaggio
Installation instructions
Instrucciones de montaje
