Содержание
- Monitor audio 1
- Сабвуферы monitor audio 1
- Распаковка и установка 2
- Содержание 2
- Что мы предусмотрели в этом руководстве для владельцев 2
- Инструкции по мерам безопасности 3
- Сабвуферы monitor 3
- Выбор места для размещение 4
- Не делайте следующего 4
- Подсоединение к сети переменного тока 4
- Соединители и средства управления сабвуфером 5
- Соединители сабвуфера 5
- Рис 6
- Стандартное кабельное соединение усилитель акустическая система 6
- Рис 7
- Схема коммутации вспомогательных ас вариант 1 7
- Фильтр высоких частот на уровне ас 7
- Схема коммутации основных вспомогательных ас вариант 2 8
- Схема коммутации с предусилителем и отдельным усилителем мощности 8
- Вибрирующий шум из сабвуфера 9
- Неадекватные басы из сабвуфера 9
- Нет звука от сабвуфера 9
- Подключение сабвуфера 9
- Поиск и устранение неисправностей 9
- Тонкая настройка 9
- Чрезмерные басы из сабвуфера 9
- Гарантия и сервисное обслуживание 10
- Данное устройство было полностью проверено перед отгрузкой с завода изготовителя и качество труда при изготовлении и качество работы данного изделия при эксплуатации гарантируются от наличия дефектов из готовления в течение периода продолжительностью один год с даты покупки см условия приведенные ниже при условии что данное изделие было поставлено розничным торговцем одобренным компанией monitor audio на основании соглашения о розничной торговле формулировка розничная торговля должна толковаться в соответствии со статьей 15 приложения к закону 1973 г о товарах компания monitor audio не принимает на себя ответственности за дефекты возникшие в результате несчаст ного случая ненадлежащего использования злоупотребления износа и амортизации модификации или эк сплуатации вне пределов того что определено в данном руководстве в равной мере не может быть принята ответственность за ущербы или убытки произошедшие во время транспортировки к или от сторон предъяв ляющих претензии на основании этой 10
- Данное устройство должно быть возвращено в его упаковке первоначальному поставщику когда это возмож но или любому другому уполномоченному дилеру компании monitor audio если невозможен возврат устрой ства с передачей из рук в руки тогда его следует переслать предварительно оплаченной франкированной посылкой через перевозчика имеющего надежную репутацию если оригинальная упаковка не сохранилась то сменную упаковку можно приобрести у monitor audio 10
- Действительно при заполнении гарантийной карточки и ее возврате в тече ние 30 дней с момента покупки 10
- Порядок предъявления претензий на основании гарантии 10
- Технические характеристики 10
Похожие устройства
- Monitor Audio Gold GSW 12 O Инструкция по эксплуатации
- Monitor Audio Gold GSW 12 Rosewood Инструкция по эксплуатации
- Monitor Audio Silver RSW 12 Black Gloss Инструкция по эксплуатации
- Monitor Audio ASW 100 B Инструкция по эксплуатации
- Monitor Audio Radius 360 White Инструкция по эксплуатации
- Monitor Audio Bronze BR LCR Walnut Инструкция по эксплуатации
- Monitor Audio Колонки MA Bronze BR6 Ch Инструкция по эксплуатации
- Monitor Audio Bronze BR5 Black Инструкция по эксплуатации
- Monitor Audio Bronze BR1 Cherry Инструкция по эксплуатации
- Monitor Audio BR6 Walnut Инструкция по эксплуатации
- Monitor Audio Bronze BR6 Black Инструкция по эксплуатации
- Monitor Audio Bronze BR2 Walnut Инструкция по эксплуатации
- Monitor Audio Bronze Reference 2 Cherry Инструкция по эксплуатации
- Monitor Audio Radius 720 R Инструкция по эксплуатации
- Monitor Audio Silver RS6 S Инструкция по эксплуатации
- Monitor Audio Silver RSW 12 S Инструкция по эксплуатации
- Monitor Audio Silver RS8 Black Инструкция по эксплуатации
- Monitor Audio Radius 45x5+S360 R Инструкция по эксплуатации
- Incar CHR-6194 AX Инструкция по эксплуатации
- Incar CHR-6194 AX Инструкция по установке

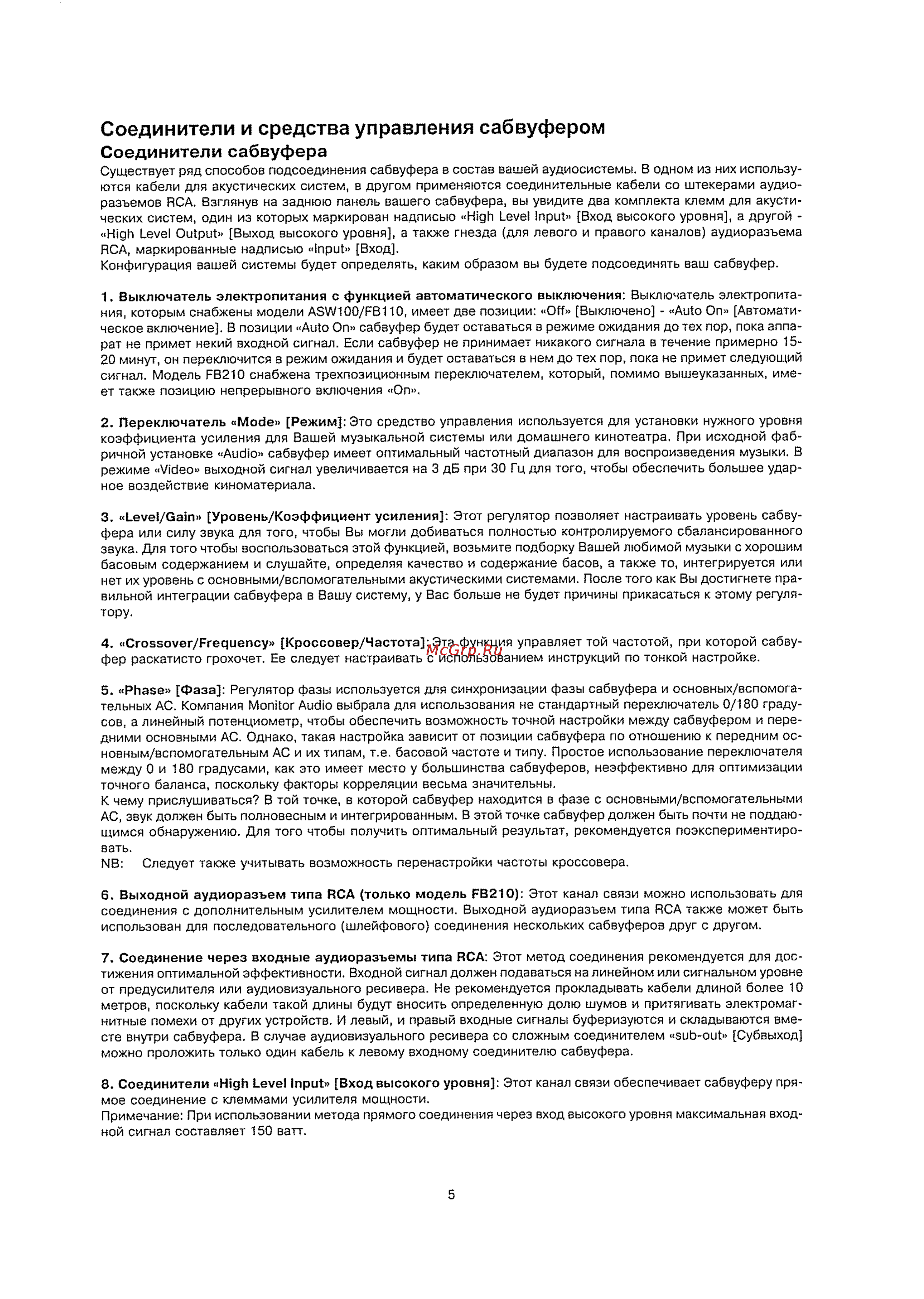

Соединители и средства управления сабвуфером Соединители сабвуфера Существует ряд способов подсоединения сабвуфера в состав вашей аудиосистемы В одном из них использу ются кабели для акустических систем в другом применяются соединительные кабели со штекерами аудио разъемов RCA Взглянув на заднюю панель вашего сабвуфера вы увидите два комплекта клемм для акусти ческих систем один из которых маркирован надписью High Level Input Вход высокого уровня а другой High Level Output Выход высокого уровня а также гнезда для левого и правого каналов аудиоразъема RCA маркированные надписью Input Вход Конфигурация вашей системы будет определять каким образом вы будете подсоединять ваш сабвуфер 1 Выключатель электропитания с функцией автоматического выключения Выключатель электропита ния которым снабжены модели ASW100 FB110 имеет две позиции Off Выключено Auto On Автомати ческое включение В позиции Auto On сабвуфер будет оставаться в режиме ожидания до тех пор пока аппа рат не примет некий входной сигнал Если сабвуфер не принимает никакого сигнала в течение примерно 1520 минут он переключится а режим ожидания и будет оставаться в нем до тех пор пока не примет следующий сигнал Модель FB210 снабжена трехпозиционным переключателем который помимо вышеуказанных име ет также позицию непрерывного включения Оп 2 Переключатель Mode Режим Это средство управления используется для установки нужного уровня коэффициента усиления для Вашей музыкальной системы или домашнего кинотеатра При исходной фаб ричной установке Audio сабвуфер имеет оптимальный частотный диапазон для воспроизведения музыки В режиме Video выходной сигнал увеличивается на 3 дБ при 30 Гц для того чтобы обеспечить большее удар ное воздействие киноматериала 3 Level Gain Уровень Коэффициент усиления Этот регулятор позволяет настраивать уровень сабву фера или силу звука для того чтобы Вы могли добиваться полностью контролируемого сбалансированного звука Для того чтобы воспользоваться этой функцией возьмите подборку Вашей любимой музыки с хорошим басовым содержанием и слушайте определяя качество и содержание басов а также то интегрируется или нет их уровень с основными вспомогательными акустическими системами После того как Вы достигнете пра вильной интеграции сабвуфера в Вашу систему у Вас больше не будет причины прикасаться к этому регуля тору 4 Crossover Frequency Кроссовер Частота Эта функция управляет той частотой при которой сабву фер раскатисто грохочет Ее следует настраивать с использованием инструкций по тонкой настройке 5 Phase Фаза Регулятор фазы используется для синхронизации фазы сабвуфера и основных вспомогательных АС Компания Monitor Audio выбрала для использования не стандартный переключатель 0 180 граду сов а линейный потенциометр чтобы обеспечить возможность точной настройки между сабвуфером и пере дними основными АС Однако такая настройка зависит от позиции сабвуфера по отношению к передним основным вспомогательным АС и их типам т е басовой частоте и типу Простое использование переключателя между 0 и 180 градусами как это имеет место у большинства сабвуферов неэффективно для оптимизации точного баланса поскольку факторы корреляции весьма значительны К чему прислушиваться В той точке в которой сабвуфер находится в фазе с основными вспомогательными АС звук должен быть полновесным и интегрированным В этой точке сабвуфер должен быть почти не поддаю щимся обнаружению Для того чтобы получить оптимальный результат рекомендуется поэкспериментиро вать NB Следует также учитывать возможность перенастройки частоты кроссовера 6 Выходной аудиоразъем типа RCA только модель FB210 Этот канал связи можно использовать для соединения с дополнительным усилителем мощности Выходной аудиоразъем типа RCA также может быть использован для последовательного шлейфового соединения нескольких сабвуферов друг с другом 7 Соединение через входные аудиоразъемы типа RCA Этот метод соединения рекомендуется для дос тижения оптимальной эффективности Входной сигнал должен подаваться на линейном или сигнальном уровне от предусилителя или аудиовизуального ресивера Не рекомендуется прокладывать кабели длиной более 10 метров поскольку кабели такой длины будут вносить определенную долю шумов и притягивать электромаг нитные помехи от других устройств И левый и правый входные сигналы буферизуются и складываются вме сте внутри сабвуфера В случае аудиовизуального ресивера со сложным соединителем sub out Субвыход можно проложить только один кабель к левому входному соединителю сабвуфера 8 Соединители High Level Input Вход высокого уровня Этот канал связи обеспечивает сабвуферу пря мое соединение с клеммами усилителя мощности Примечание При использовании метода прямого соединения через вход высокого уровня максимальная вход ной сигнал составляет 150 ватт 5
