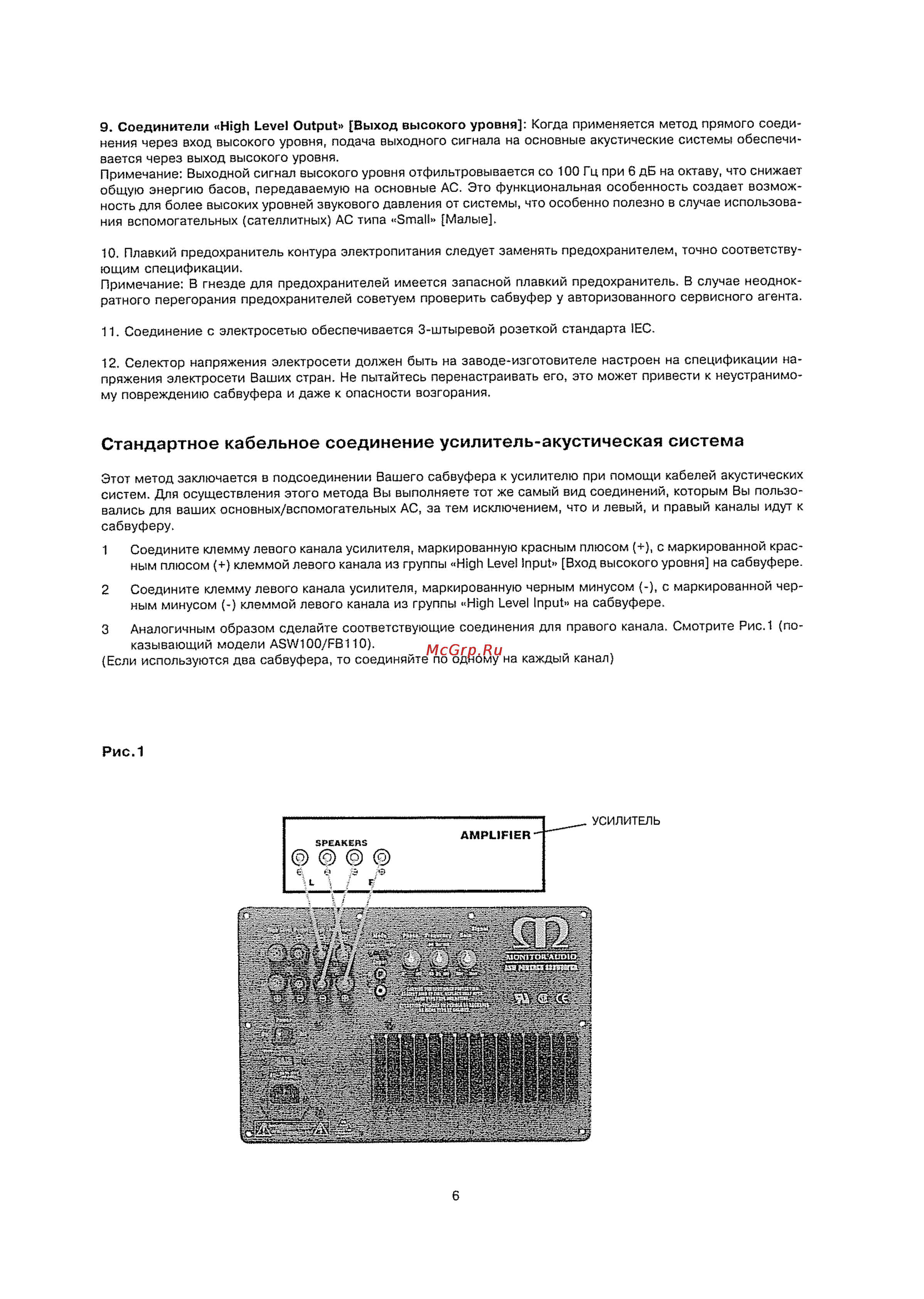

9 Соединители High Level Output Выход высокого уровня Когда применяется метод прямого соеди нения через вход высокого уровня подача выходного сигнала на основные акустические системы обеспечи вается через выход высокого уровня Примечание Выходной сигнал высокого уровня отфильтровывается со 100 Гц при 6 дБ на октаву что снижает общую энергию басов передаваемую на основные АС Это функциональная особенность создает возмож ность для более высоких уровней звукового давления от системы что особенно полезно в случае использова ния вспомогательных сателлитных АС типа Small Малые 10 Плавкий предохранитель контура электропитания следует заменять предохранителем точно соответству ющим спецификации Примечание В гнезде для предохранителей имеется запасной плавкий предохранитель В случае неоднок ратного перегорания предохранителей советуем проверить сабвуфер у авторизованного сервисного агента 11 Соединение с электросетью обеспечивается 3 штыревой розеткой стандарта IEC 12 Селектор напряжения электросети должен быть на заводе изготовителе настроен на спецификации на пряжения электросети Ваших стран Не пытайтесь перенастраивать его это может привести к неустранимо му повреждению сабвуфера и даже к опасности возгорания Стандартное кабельное соединение усилитель акустическая система Этот метод заключается в подсоединении Вашего сабвуфера к усилителю при помощи кабелей акустических систем Для осуществления этого метода Вы выполняете тот же самый вид соединений которым Вы пользо вались для ваших основных вспомогательных АС за тем исключением что и левый и правый каналы идут к сабвуферу 1 Соедините клемму левого канала усилителя маркированную красным плюсом с маркированной крас ным плюсом клеммой левого канала из группы High Level Input Вход высокого уровня на сабвуфере 2 Соедините клемму левого канала усилителя маркированную черным минусом с маркированной чер ным минусом клеммой левого канала из группы High Level Input на сабвуфере 3 Аналогичным образом сделайте соответствующие соединения для правого канала Смотрите Рис 1 по казывающий модели ASW100 FB110 Если используются два сабвуфера то соединяйте по одному на каждый канал Рис 1 УСИЛИТЕЛЬ AMPLIFIER 6
