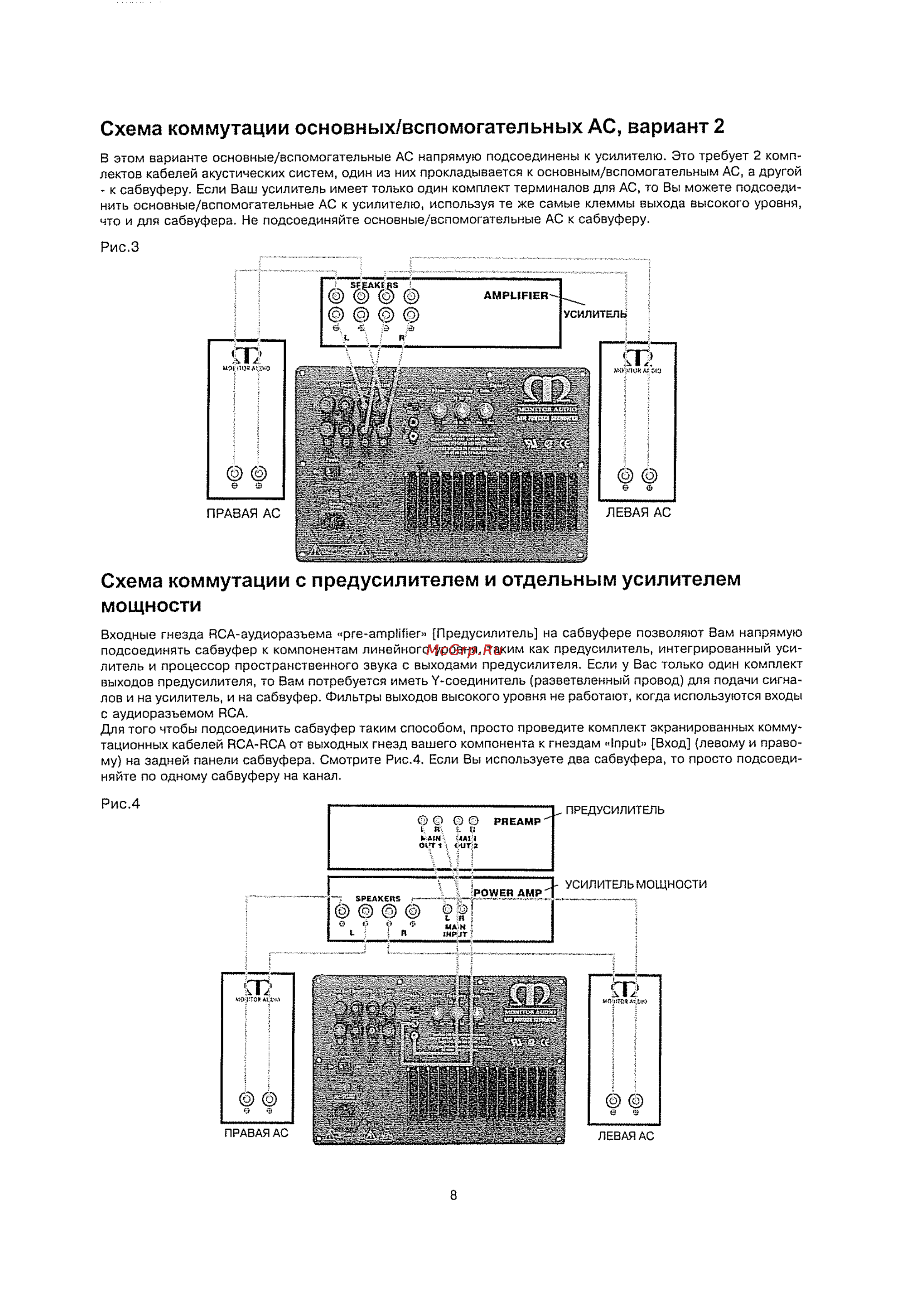

Схема коммутации основных вспомогательных АС вариант 2 В этом варианте основные вспомогательные АС напрямую подсоединены к усилителю Это требует 2 комп лектов кабелей акустических систем один из них прокладывается к основным вспомогательным АС а другой к сабвуферу Если Ваш усилитель имеет только один комплект терминалов для АС то Вы можете подсоеди нить основные вспомогательные АС к усилителю используя те же самые клеммы выхода высокого уровня что и для сабвуфера Не подсоединяйте основные вспомогательные АС к сабвуферу Рис З Схема коммутации с предусилителем и отдельным усилителем мощности Входные гнезда RCA аудиоразъема pre amplifier Предусилитель на сабвуфере позволяют Вам напрямую подсоединять сабвуфер к компонентам линейного уровня таким как предусилитель интегрированный уси литель и процессор пространственного звука с выходами предусилителя Если у Вас только один комплект выходов предусилителя то Вам потребуется иметь Y соединитель разветвленный провод для подачи сигна лов и на усилитель и на сабвуфер Фильтры выходов высокого уровня не работают когда используются входы с аудиоразъемом RCA Для того чтобы подсоединить сабвуфер таким способом просто проведите комплект экранированных комму тационных кабелей RCA RCA от выходных гнезд вашего компонента к гнездам Input Вход левому и право му на задней панели сабвуфера Смотрите Рис 4 Если Вы используете два сабвуфера то просто подсоеди няйте по одному сабвуферу на канал Рис 4 8
