Шаг 1: Подсоединения

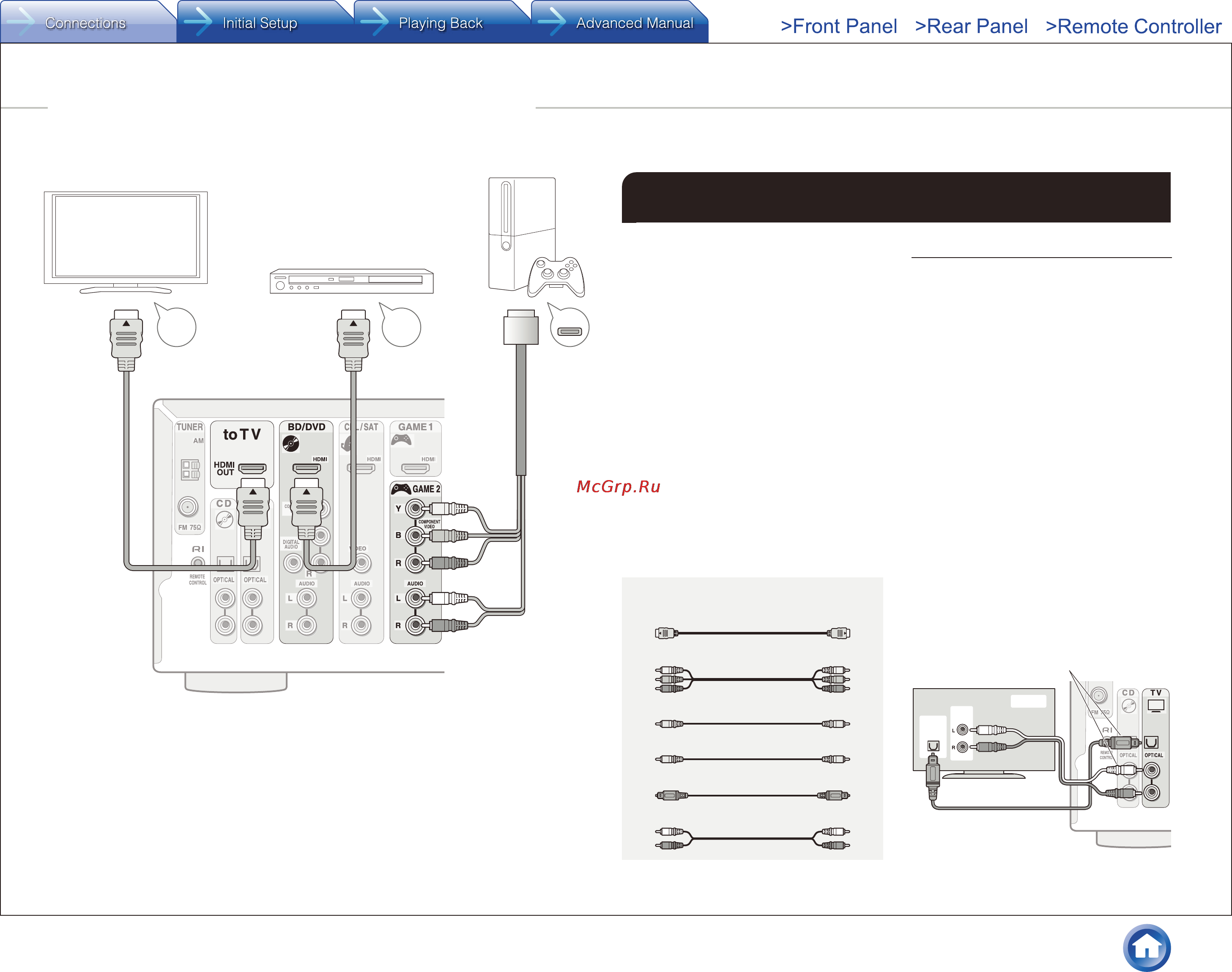

Пример соединений
Подсоединение TV и плееров
Перед тем, как начать
Кабели, используемые для соединений
(продаются отдельно)
• Подключите этот ресивер между
телевизором и плеером
• Для выбора источника для воспроизведе-
ния, найдите кнопку входного селектора
с таким же названием, как и разъем, на
который подсоединен источник. Вход
будет переключаться автоматически, если
ваше оборудование соответствует
стандарту CEC (Consumer Electronics
Control) и подсоединено кабелем HDMI. (*)
• Это позволит аудио и видео сигналам
проходить от плеера на телевизор даже
если ресивер находится в режиме
ожидания standby. (это функция HDMI
Standby Through) (*)
• Не подключайте сетевой шнур, пока не
закончите все другие соединения.
*Для активирования этой функции необходимо сделать
соответствующие настройки. См. Раздел
«3 Настройка HDMI» из Шага 2 «Настройки» – "3 HDMI
Setup" of "Step 2: Setting Up".
Подсоединение к TV
Соедините разъем «to TV» ресивера
с входным разъемом HDMI IN на телевизо-
ре с помощью HDMI кабеля. Это единствен-
ное соединение, которое нужно сделать,
если ваш TV поддерживает функцию ARC.
Если ваш TV не поддерживает функцию
ARC, потребуется, дополнительно
к соединению с разъемом «to TV», проло-
жить цифровой оптический кабель между
цифровым аудио выходом TV и входом
DIGITAL IN OPTICAL AV ресивера или же
аналоговый аудио кабель между аудио
выходом TV и аналоговым входным
разъемом TV/CD на AV ресивере.
*Эта функция позволяет воспроизводить звук телевизора
через колонки, подсоединенные к AV ресиверу, не делая
дополнительных соединений помимо всего одного HDMI
кабеля.
Для использования функции ARC подсоедините такой
разъем HDMI телевизора, который совместим с ARC,
и проделайте все необходимые настройки на ресивере.
См. Раздел «3 Настройка HDMI» из Шага 2 «Настройки».
("3 HDMI Setup" из "Step 2: Setting Up").
• Аудио соединение с TV, не поддерживающим функцию
ARC.
*Выберите соединение, подходящее для вашего
телевизора.
