Шаг1: Подсоединения
En-6
2
Соединение с плеером, имеющим разъем HDMI
Подсоединитесь к разъемам "BD/DVD", "CBL/SAT", "GAME 1",
и "STRM BOX" с помощью HDMI кабеля. Подключайте
оборудование к соответствующим разъемам, например,
Blu-ray Disc плеер к "BD/DVD", чтобы облегчить вам задачу
при выборе входного селектора. Подсоедините Streaming
Media плеер к разъемам "STRM BOX". Если для источника
требуется питание, подсоединитесь с помощью USB кабеля
к порту с написью POWER OUT. (*)
*Разъем POWER OUT поддерживает питание до 5V/1A.
Соединение с плеером, не имеющим разъем HDMI
Подключайте оборудование с выходными видео разъемами
к разъемам "BD/DVD", "CBL/SAT", "GAME 2" и "VCR". Подсоеди-
няйте с помощью компонентного или композитного видео
кабеля для видео сигналов и с помощью цифрового
коаксиального или RCA кабеля для аудио сигналов.
Подсоединяйте такое аудио оборудование, как CD-плеер,
с помощью цифрового коаксиального или RCA кабеля
на разъем "CD".
• Видеосигналы, поступающие на компонентный или
композитный видео вход будут конвертированы с повыше-
нием в HDMI сигналы и затем выданы на разъем «to TV»
ресивера. При преобразовании видео сигналов, поступаю-
щих на компонентный видео вход, с последующей выдачей
их на выход HDMI OUT, установите выходное разрешение
плеера в положение 480i или 576i. Если входной сигнал
имеет разрешение 480p/576p или выше, появится сообще-
ние, предлагающее вам изменить разрешение. Если же ваш
плеер не поддерживает выдачу сигнала с разрешением 480i
или 576i, используйте композитный видео разъем.
• Для воспроизведения цифровых форматов окружающего
звука, таких как Dolby Digital, необходимо соединение
с помощью цифрового коаксиального или оптического
кабеля. Цифровой оптический разъем имеет крышку,
нажмите кабелем на эту крышку, т.к. она убирается внутрь.

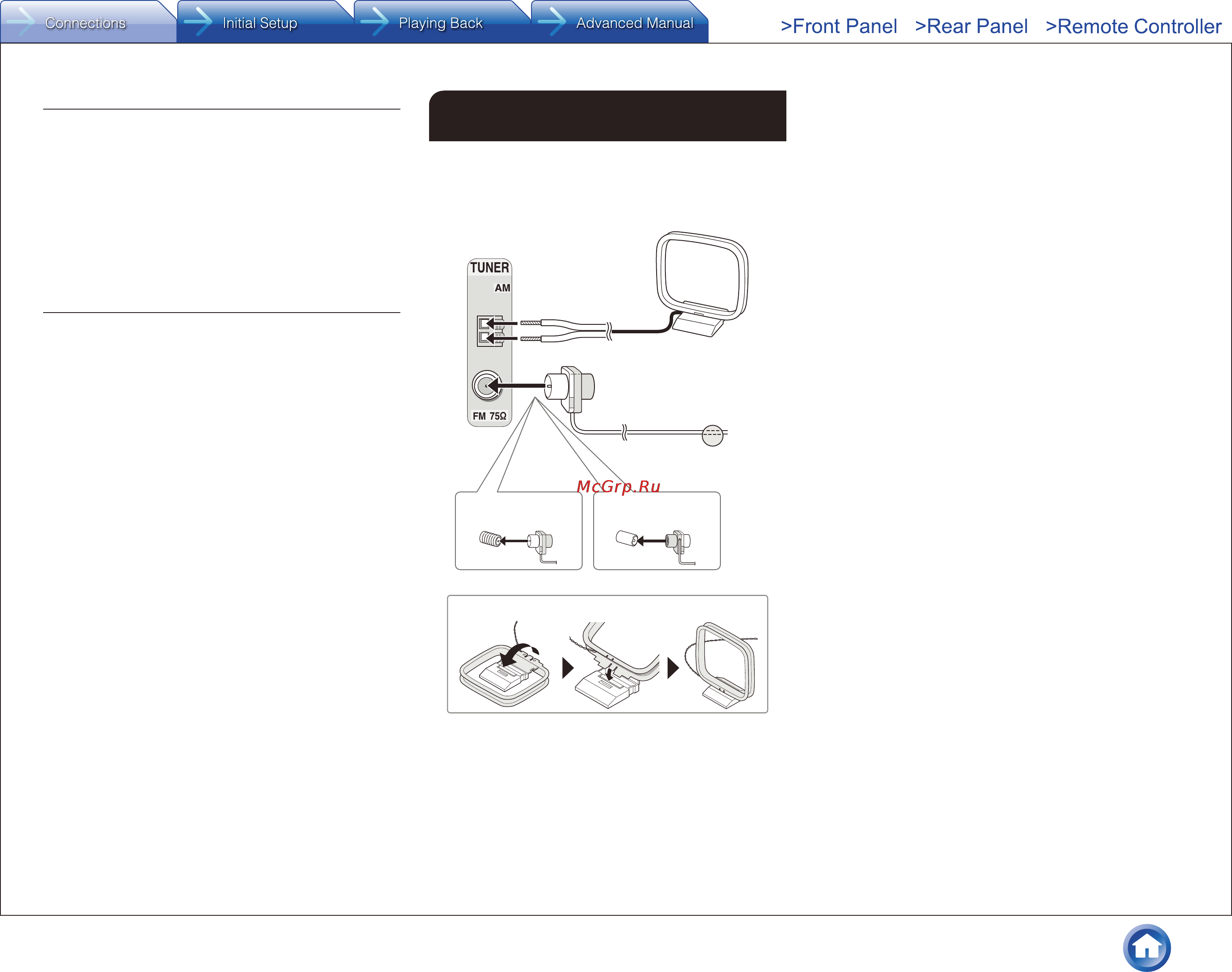

Подсоединение АМ/ FM антенн
Подсоедините поставляемые антенны для приема АМ/FM
радиопередач. При первом прослушивании настройтесь на
FM радиостанцию и найдите положение и ориентацию
антенны, обеспечивающее наилучший прием.
Рамочная АМ антенна
(прилагается)
Комнатная FM антенна
(прилагается)
С помощью кнопок зафиксируйте
антенну на стене.
(Модели для Северной
Америки и Тайваня)
(Европейская,
австралийская
и азиатская модели)
Сборка рамочной АМ антенны (прилагается)
