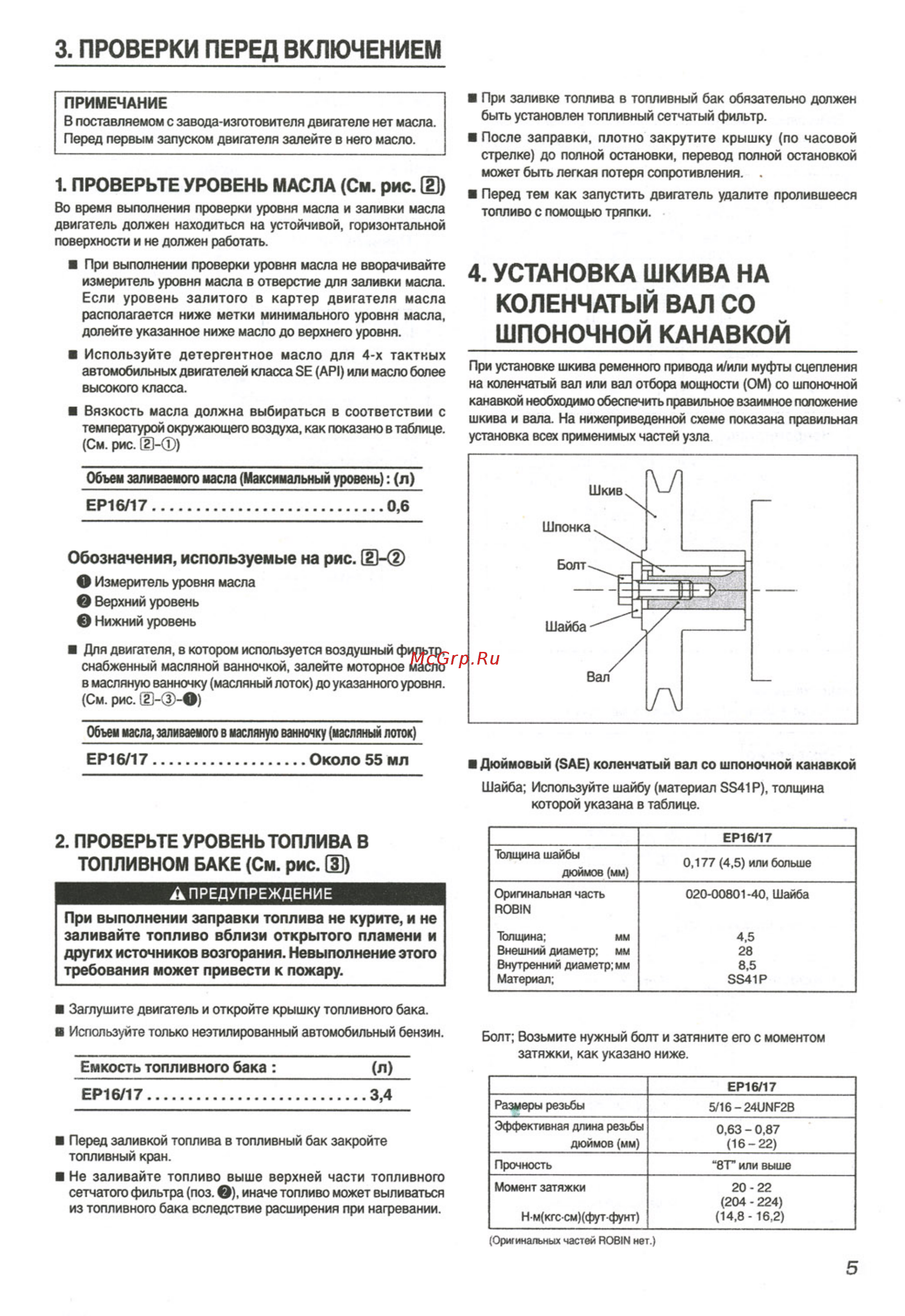

3 ПРОВЕРКИ ПЕРЕД ВКЛЮЧЕНИЕМ ПРИМЕЧАНИЕ В поставляемом с завода изготовителя двигателе нет масла Перед первым запуском двигателя залейте в него масло 1 ПРОВЕРЬТЕ УРОВЕНЬ МАСЛА См рис Во время выполнения проверки уровня масла и заливки масла двигатель должен находиться на устойчивой горизонтальной поверхности и не должен работать При выполнении проверки уровня масла не вворачивайте измеритель уровня масла в отверстие для заливки масла Если уровень залитого в картер двигателя масла располагается ниже метки минимального уровня масла долейте указанное ниже масло до верхнего уровня Используйте детергентное масло для 4 х тактных автомобильных двигателей класса SE API или масло более высокого класса Вязкость масла должна выбираться в соответствии с температурой окружающего воздуха как показано в таблице См рис в При заливке топлива в топливный бак обязательно должен быть установлен топливный сетчатый фильтр В После заправки плотно закрутите крышку по часовой стрелке до полной остановки перевод полной остановкой может быть легкая потеря сопротивления В Перед тем как запустить двигатель удалите пролившееся топливо с помощью тряпки 4 УСТАНОВКА ШКИВА НА КОЛЕНЧАТЫЙ ВАЛ СО ШПОНОЧНОЙ КАНАВКОЙ При установке шкива ременного привода и или муфты сцепления на коленчатый вал или вал отбора мощности ОМ со шпоночной канавкой необходимо обеспечить правильное взаимное положение шкива и вала На нижеприведенной схеме показана правильная установка всех применимых частей узла Объем заливаемого масла Максимальный уровень л ЕР16 17 0 6 Обозначения используемые на рис 2 2 О Измеритель уровня масла 0 Верхний уровень О Нижний уровень Для двигателя в котором используется воздушный фильтр снабженный масляной ванночкой залейте моторное масло в масляную ванночку масляный лоток до указанного уровня См рис О Объем масла заливаемого в масляную ванночку масляный лоток ЕР16 17 Около 55 мл в Дюймовый SAE коленчатый вал со шпоночной канавкой Шайба Используйте шайбу материал SS41P толщина которой указана в таблице 2 ПРОВЕРЬТЕ УРОВЕНЬ ТОПЛИВА В ТОПЛИВНОМ БАКЕ См рис О А ПРЕДУПРЕЖДЕНИЕ При выполнении заправки топлива не курите и не заливайте топливо вблизи открытого пламени и других источников возгорания Невыполнение этого требования может привести к пожару ЕР16 17 Толщина шайбы дюймов мм Оригинальная часть ROBIN Толщина мм Внешний диаметр мм Внутренний диаметр мм Материал 0 177 4 5 или больше 020 00801 40 Шайба 4 5 28 8 5 SS41P Заглушите двигатель и откройте крышку топливного бака В Используйте только неэтилированный автомобильный бензин Емкость топливного бака л ЕР16 17 3 4 В Перед заливкой топлива в топливный бак закройте топливный кран В Болт Возьмите нужный болт и затяните его с моментом затяжки как указано ниже Не заливайте топливо выше верхней части топливного сетчатого фильтра поз 0 иначе топливо может выливаться из топливного бака вследствие расширения при нагревании ЕР16 17 Размеры резьбы Эффективная длина резьбы дюймов мм Прочность Момент затяжки Н м кгс см фут фунт 5 16 24UNF2B 0 63 0 87 16 22 8Т или выше 20 22 204 224 14 8 16 2 Оригинальных частей ROBIN нет 5
