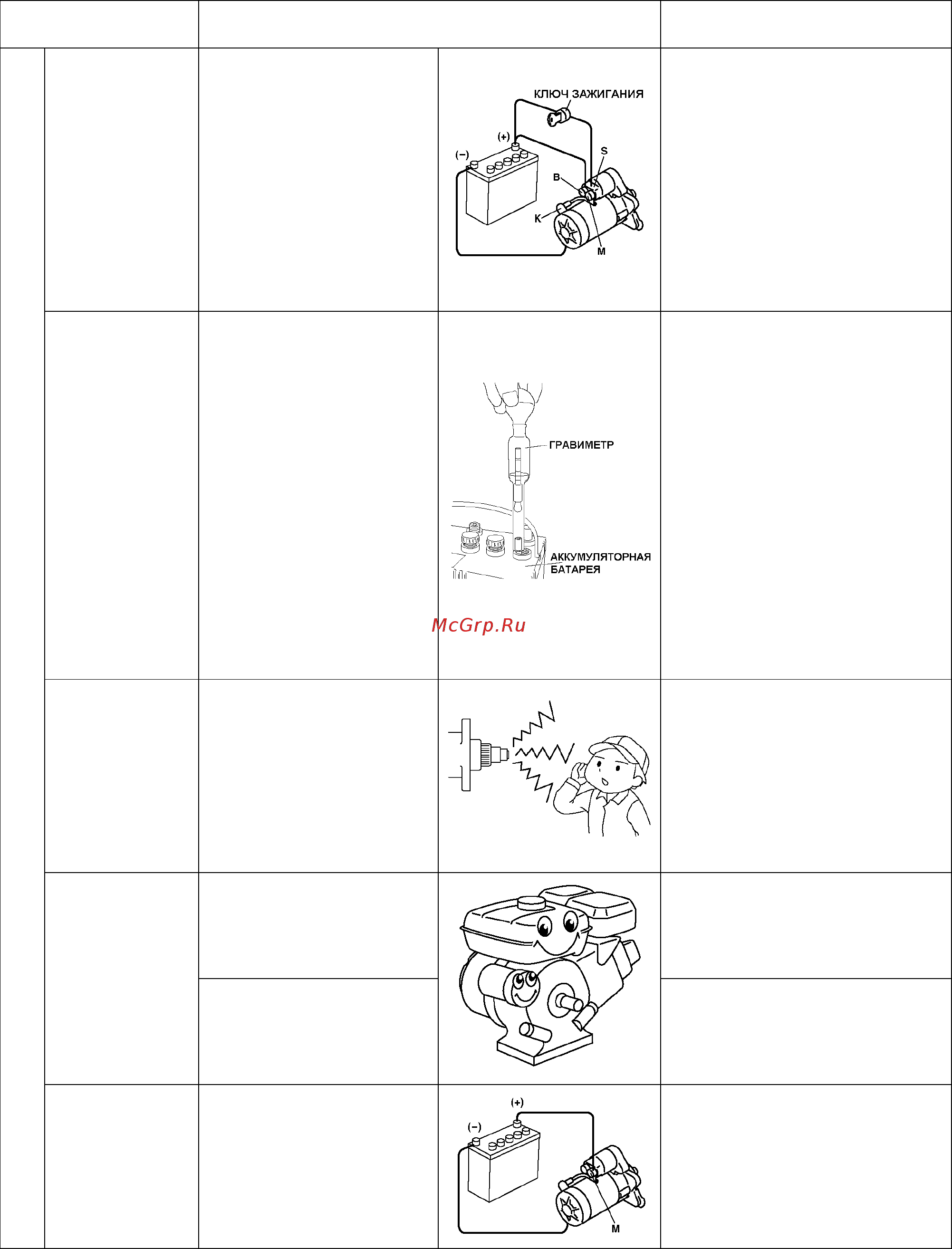

– 72 –
Проблема и
проверяемая позиция
Описание Способ устранения
1. Проверка
отсутствия
обрывов в цепи
Убедитесь в отсутствии на
клеммах S и B деформаций,
ослабленных соединений,
ржавчины и налипшей пыли.
Тщательно проверьте способ
установки клеммы S. Если всё
соответствует норме,
установите ключ зажигания в
положение START (Пуск
двигателя) холодного запуска
(в отсутствие зажигания в
двигателе) и проверьте
наличие напряжения на
клеммах S и B пускового
мотора.
(1) Если на клеммах S и B
напряжение отсутствует,
проверьте контакты в клеммах и
ключе зажигания и
отремонтируйте или замените,
при необходимости.
(2) Если на клеммах S и B
напряжение есть, переходите к
п.2 «Проверка батареи».
2. Проверка
батареи
Проверьте напряжение
батареи и плотность
электролита.
[Напряжение]
Нормальное значение : От
12,4 до 12,8 В
Предельное значение
(необходима подзарядка) :
12,4 В или ниже
Мин. значение для запуска:
12 В (при 20°C)
[Удельная плотность]
Нормальное значение : От
1,22 до 1,29
Предельное значение
(необходима подзарядка):
1,22 или ниже
[Срок службы]
Разброс удельной
плотности между ячейками:
0,04 или выше
(1) Если напряжение батареи
снизилось ниже 12,4 В или если
удельная плотность электролита
стала меньше 1,22 (при 20°С),
зарядите или замените батарею.
(2) Если проводка и батарея
соответствуют норме,
переходите к п.3 «Проверка
работы ведущей шестерни».
3. Проверка
работы
ведущей
шестерни.
Проверьте, работает ли
ведущая шестерня и слышен
ли звук контактора магнитного
выключателя. Если ведущая
шестерня не работает, или
если не слышен звук
контактора магнитного
выключателя, убедитесь в
отсутствии обрывов в
обмотках магнитного
выключателя.
(1) Если шестерня работает или
слышен звук контактора,
(2) Переходите к п.4 «Проверка
магнитного выключателя (1)».
(3) В отсутствие обрыва замените
магнитный выключатель.
(4) В отсутствие обрыва переходите
(5) к п.4 «Проверка магнитного
выключателя (2)».
(1) Приведите в действие
магнитный выключатель
и проверьте клеммы B-M
(1) В отсутствие обрыва: нарушена
целостность контактов.
Замените магнитный
выключатель.
(2) В отсутствие обрыва переходите
к п.5 «Проверка мотора».
4. Проверка
магнитного
выключателя.
(2) Проверьте шатун
магнитного выключателя
и убедитесь в отсутствии
налипшей пыли и
ржавчины на внутренней
части катушки.
(1) Очистите шатун. Если
внутренняя поверхность катушки
загрязнена, замените магнитный
выключатель.
(1) Стартёр не работает или слышны только щелчки.
5. Проверка
мотора
Соедините клемму (+)
батареи с клеммой M
магнитного выключателя и
проверьте, работает ли
мотор.
(1) Если мотор не работает,
проверьте электрическую цепь
внутри мотора, обмотку
возбуждения, якорь и щётки и
замените дефектные
компоненты.
