– 73 –
Проблема и
проверяемая позиция
Описание Способ устранения
Мотор вращается на холостых
оборотах, но двигатель не
работает.
(1) Извлеките и проверьте стартёр.
Проверьте и при необходимости
замените муфту ведущей
шестерни.
(2) Проверьте степень
заряженности батареи и
надёжность подключения клемм,
а также убедитесь в отсутствии
следов коррозии и прочих
аномалий.

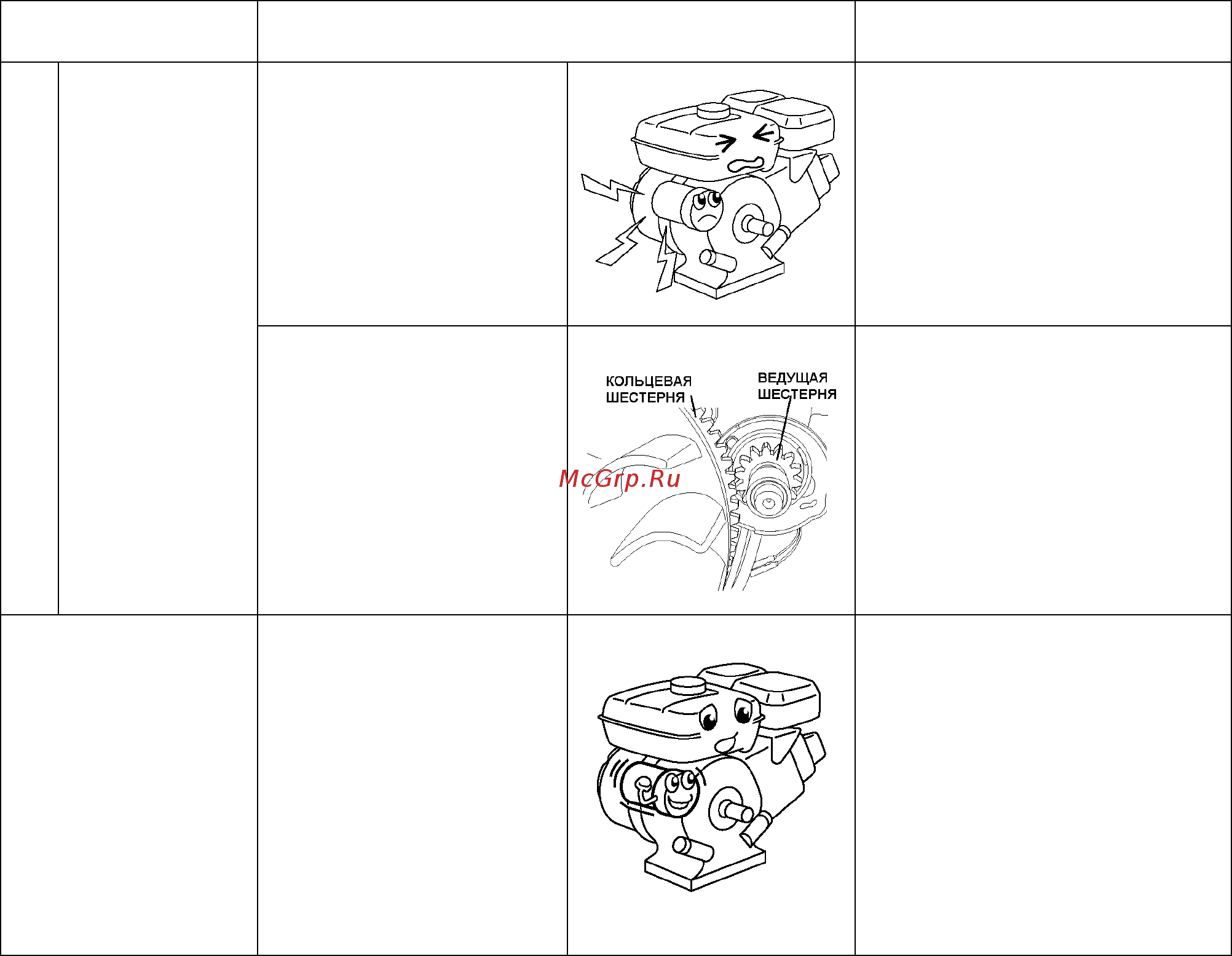

(2) Стартёр работает, но двигатель - нет
Проверьте
зацепление
ведущей и
кольцевой
шестерён.
Если ведущая и кольцевая
шестерни не входят в
зацепление друг с другом и
слышен необычный шум,
создаваемый окончаниями
обеих шестерён, проверьте
ведущую и кольцевую
шестерни.
(1) Удалите стартёр и проверьте
поверхности окончаний ведущей
и кольцевой шестерён. При
наличии износа замените
ведущую и кольцевую шестерни.
(2) В случае проскальзывания
ведущей шестерни, исправьте.
(3) Если рычаг переключения или
пружины деформированы,
замените их.
(3) Стартёр и
двигатель
проворачиваются,
но двигатель не
запускается.
Проверьте, нормальна или
замедленна частота
вращения двигателя. Если
замедленна, проверьте
батарею и вязкость моторного
масла.
(1) Если частота вращения
нормальная:
Проверьте систему зажигания и
топливную систему.
(2) Если частота вращения
замедленная:
(a) Проверьте батарею.
(b) Проверьте вязкость
моторного масла. Если не
соответствует норме,
замените масло.
(c) Если (а) и (b) соответствуют
норме, извлеките и
проверьте стартёр.
