Panasonic BB-HCM580 Инструкция по эксплуатации онлайн
1
Руководство по установке
Сетевая камера
Данное руководство предназначено как для модели BB-HCM580 (тип адаптера переменного тока), так и для модели BB-HCM581 (с поддержкой технологии
PoE). В зависимости от модели, некоторые функции и операции могут различаться. № модели камеры можно узнать, посмотрев на № модели, указанный на
лицевой стороне камеры.
Пожалуйста, ознакомьтесь с поставляемым документом “Важная информация”, прежде чем продолжать.
Полное руководство “Инструкция по эксплуатации” и все другие документы поставляются на компакт-диске из комплекта поставки.
№ модели
BB-HCM580
(Тип адаптера переменного тока)
BB-HCM581
(с поддержкой технологии PoE)
Только для внутреннего использования

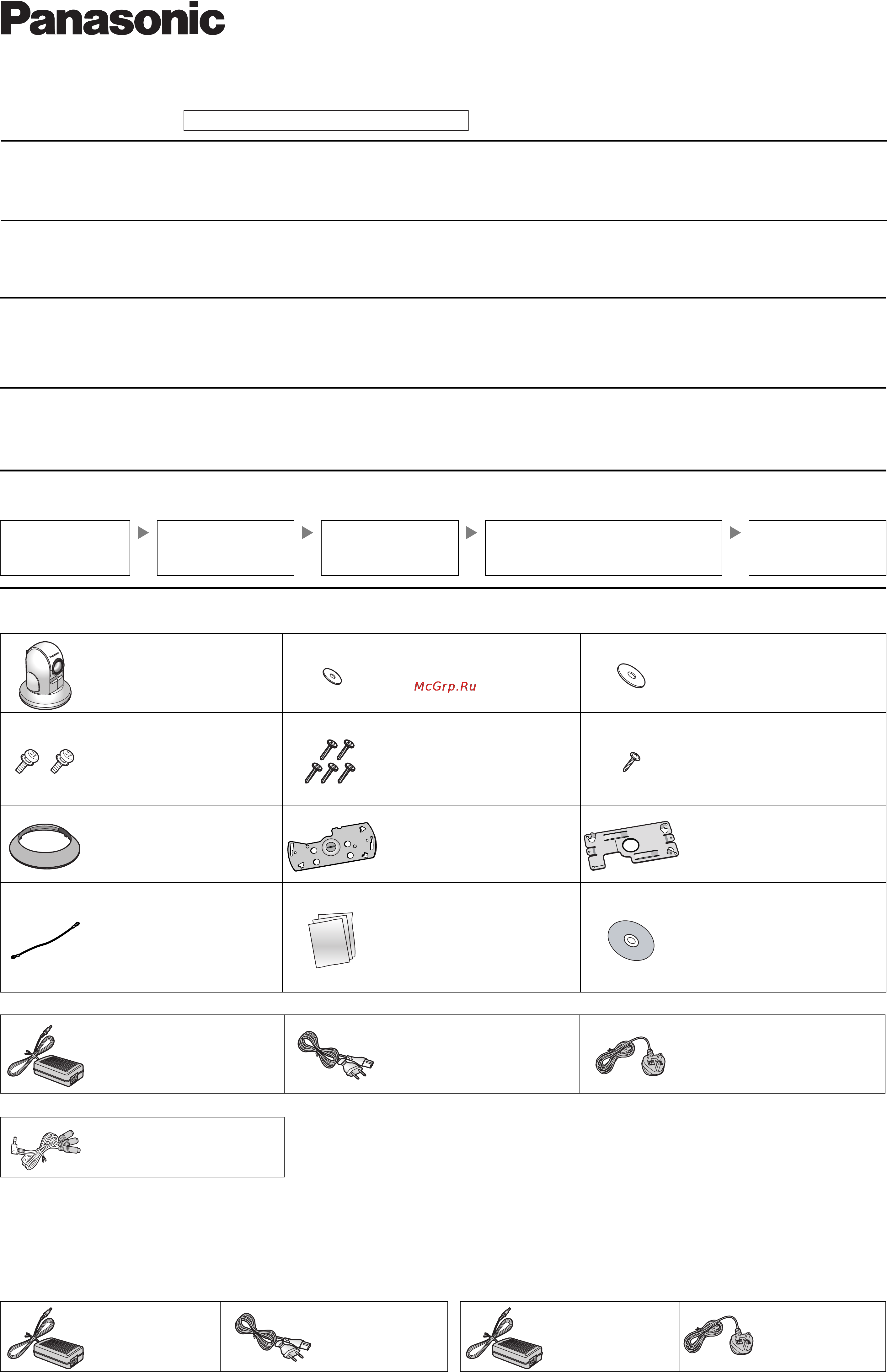

Обзор процедуры установки
Ниже приводится обзор шагов по установке и настройке камеры. В этом документе пошагово описываются все действия, если не указано иное.
Подготовка
1.
Проверьте наличие следующих элементов в комплекте поставки камеры.
Только для модели BB-HCM580
Только для модели BB-HCM581
2.
Для установки и настройки камеры понадобятся следующие дополнительные элементы:
Дополнительные устройства для модели BB-HCM581
Камеру также можно подключить с помощью дополнительного адаптера переменного тока BB-HCA3CE или BB-HCA3E производства Panasonic. Комплект
дополнительного адаптера переменного тока содержит следующие элементы.
Подготовка
Проверьте наличие всех
элементов, необходимых для
установки.
Графическое
представление камеры
Изучите названия физических
элементов камеры.
Подключение
Подключение камеры к
локальной сети и сети
электропитания.
Настройка
Настройка камеры (описано в прилагаемом
“Pуководстве по настройке”). Сюда входит настройка
камеры для доступа с ПК.
Монтаж
Монтаж или выбор места
установки камеры.
Основное устройство (1 шт.) Шайба S (1 шт.)
Номер для заказа XWG26D12VW
Используется для крепления
контровочной проволоки к камере.
Шайба L (1 шт.)
Номер для заказа XWG4F16VW
Используется при креплении
контровочной проволоки к потолку.
Винт A (2 шт.)
Номер для заказа XYN3+J6FJ
Используется для крепления
потолочной пластины A к
потолочной пластине B.
Винт B (5 шт.)
Номер для заказа XTB4+20AFJ
Используется для крепления
потолочной пластины B
(4 шт.) и контровочной проволоки
(1 шт.) к потолку.
Винт C (1 шт.)
Номер для заказа PQHV2610PJ65
Используется для крепления
контровочной проволоки к камере.
Крышка для крепления к потолку
(1 шт.)
Номер для заказа PSKL1023Y2
Используется для установки
камеры на потолке.
Потолочная пластина A (1 шт.)
Номер для заказа PQZMHCM581A
Используется для крепления камеры
к потолочной пластине B.
Потолочная пластина B (1 шт.)
Номер для заказа PQMD10110Z
Используется для крепления камеры
к потолку.
Контровочная проволока (1 шт.)
Номер для заказа PQME10080Z
Используется для крепления
камеры при монтаже.
Документ “Важная информация”
(1 шт.)
Руководство по установке
(данный документ) (1 шт.)
Руководство по настройке (1 шт.)
Установочный компакт-диск (1 шт.)
Номер для заказа PQQX15811XCD
Содержит “Программу установки”,
необходимую для настройки камеры, а
также документацию к камере.*
*Описание каждого документа см. в
прилагаемом документе “Важная
информация”.
Адаптер переменного тока (1 шт.)
Номер для заказа PQLV202T
Длина шнура: прибл. 3 м
Шнур питания A (1 шт.)
Номер для заказа PFJA02A006Z
Длина шнура: прибл. 1,8 м
Для использования в странах/
регионах, кроме Великобритании
Шнур питания B (1 шт.)
Номер для заказа: PSJA1106Z
Длина шнура: прибл. 1,8 м
Для использования в
Великобритании
Аудио- видеокабель (1 шт.)
Номер для заказа PSJA1103Y
– ПК (см. требования к системе в документе “Важная информация”); – кабель LAN (прямой кабель категории CAT-5);
– маршрутизатор.
BB-HCA3CE:
для использования в странах/регионах, кроме Великобритании
BB-HCA3E:
для использования в Великобритании
Адаптер переменного
тока (1 шт.)
Длина шнура:
прибл. 3 м
Шнур питания (1 шт.)
Длина шнура:
прибл. 1,8 м
Адаптер переменного
тока (1 шт.)
Длина шнура:
прибл. 3 м
Шнур питания (1 шт.)
Длина шнура:
прибл. 1,8 м
© 2007 Panasonic Communications Co., Ltd. Все права защищены.
PQQX16057YA KK0407CM1107 (CE)
Настоятельно рекомендуется ознакомиться с этим документом до начала
использования этого продукта и сохранить его для обращения в будущем.
Веб-сайт сетевых камер Panasonic:
http://panasonic.co.jp/pcc/products/en/netwkcam/
• В этом документе (Pуководстве по установке) приводятся указания по
подключению камеры к сети электропитания и локальной сети, а также по
монтажу и выбору места установки камеры для регулярного использования.
• В
“Руководстве по настройке”
объясняется, как настроить камеру для
получения доступа к ней с ПК.
• Подробную информацию о функциях камеры см. в руководстве
“Инструкции
по эксплуатации”
на
компакт-диске
.
• При возникновении затруднений с настройкой или использованием камеры
обращайтесь к
“Руководству по поиску и устранению неисправностей”
на
компакт-диске
.
Сокращения
• UPnP – это сокращение от полного названия стандарта “Universal Plug and Play”.
• Далее в этом документе вместо термина “сетевая камера” употребляется
термин “камера”.
• Вместо термина “Установочный компакт-диск” далее в этом документе
употребляется термин “компакт-диск”.
