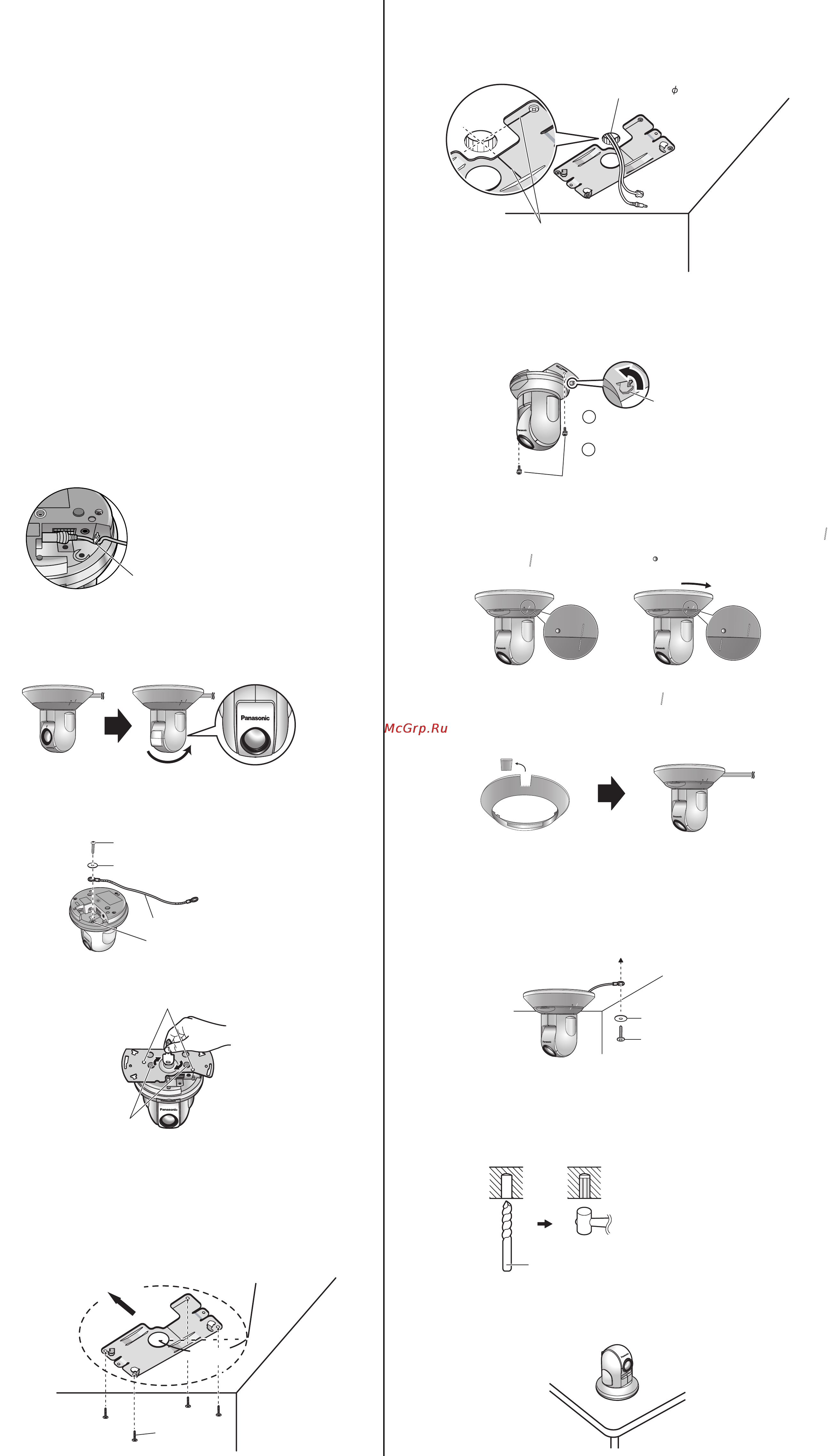

Важная информация относительно установки камеры
Камеру можно установить на потолке или на столе. Прочитайте приведенные
ниже инструкции перед установкой камеры. Относительно монтажа обратитесь к
авторизованному дилеру.
Внимание
• При установке камеры на потолке не забудьте прикрепить контровочную
проволоку, чтобы предотвратить падение камеры.
Примечание
• Камера предназначена только для использования в помещении и не должна
устанавливаться на улице.
• Используйте винты, соответствующие материалу потолка.
• Винты из комплекта поставки предназначены только для деревянных потолков.
• Для надлежащего отображения изображений с камеры не крепите камеру под
наклоном. Устанавливайте камеру таким образом, чтобы она была
перпендикулярна к полу.
• После того, как камера будет установлена на потолке, необходимо снять
крышку для крепления к потолку, чтобы вставить или вынуть карту памяти SD.
•MAC-адрес и серийный номер камеры указаны на нижней части камеры и
нужны для конфигурации и технического обслуживания камеры. Запишите эти
данные перед установкой камеры.
• Инструкции по монтажу и прокладке кабелей в этом документе составлены на
основе общепринятых указаний для стационарных установок. В некоторых
регионах коммерческие и промышленные установки регулируются
нормативными документами местных и государственных органов власти. В
случаях таких установок для получения более подробной информации
обратитесь к местному строительному управлению или инспектору по
строительству.
• Камера способна передавать изображения в условиях относительной темноты,
однако качество таких изображений будет хуже. Для получения лучшего
результата рекомендуется использовать дополнительное освещение.
• Длительное воздействие прямых солнечных лучей или света галогенной
лампы на датчик изображения камеры может повредить его. Учитывайте это
при установке камеры.
• При монтаже камеры обязательно проведите шнур адаптера переменного
тока (если применяется) и другие кабели (кабель внешнего микрофона или
динамика, видеокабель и т. д.) через скобы, как показано, чтобы обеспечить
надежное соединение.
Установка камеры на потолке
1.
Войдите в меню камеры и установите для параметра [Mounting Type] (Тип
установки) значение [On the ceiling] (На потолке) (см. раздел “5.4 Изменение
основных параметров камеры” в “Инструкции по эксплуатации” на компакт-
диске из комплекта поставки). Объектив камеры изменит направление, как
показано ниже.
2.
Прикрепите контровочную проволоку к камере с помощью винта C
(из комплекта поставки) и шайбы S (из комплекта поставки).
• При установке камеры на потолке не забудьте прикрепить контровочную
проволоку, чтобы предотвратить падение камеры.
3.
Присоедините потолочную пластину А (из комплекта поставки) к камере,
выровняв ее, как показано на рисунке. Надежно прикрепите пластину к
камере.
4.
Прикрепите потолочную пластину B (из комплекта поставки) к потолку с
помощью винтов B (из комплекта поставки).
• При установке должно оставаться не менее 100 мм (mm) свободного
пространства от центра пластины.
• Не вкручивайте винты в мягкий материал. Ввинтите винты в прочный
потолочный материал толщиной 25 мм (mm), например, поперечную
балку, чтобы избежать падения камеры. Если поперечная балка
отсутствует, разместите пластину с другой стороны потолка, чтобы
обеспечить надежное закрепление камеры.
5.
При необходимости протянуть кабели над потолком, проделайте в потолке
отверстие диаметром 30 мм (mm), как показано на рисунке. Протяните все
необходимые кабели (адаптер переменного тока, LAN, аудио/видео и т. д.)
через это отверстие.
• Центр отверстия должен располагаться в точке, где пересекаются 2 линии
на потолочной пластине А, как изображено на рисунке.
6.
Подключите все необходимые кабели (адаптера переменного тока, LAN,
аудио/видео и т. д.).
7.
Прикрепите потолочную пластину A к потолочной пластине B, выровняв 3
выступа, как изображено на рисунке, а затем повернув потолочную пластину
A против часовой стрелки, пока выступы не закрепятся. Закрепите пластины
с помощью винтов A (из комплекта поставки).
• Камера должна быть установлена таким образом, чтобы крышка карты
памяти SD была повернута в направлении передней части камеры
(то есть в том же направлении, что и объектив).
8.
Присоедините крышку для крепления к потолку, сначала совместив метки “”
на камере и крышке, а затем повернув крышку по часовой стрелке, чтобы
совместить метку “” на камере с меткой “” на крышке, как изображено на
рисунке.
• Будьте внимательны, не передавите кабель или другие материалы.
• Крышка для крепления к потолку снимается путем ее вращения против
часовой стрелки. Совместите обе метки “” и снимите основное
устройство.
• Если отверстие в потолке для этих кабелей отсутствует, удалите заглушку
с крышки для крепления ко потолку и протяните кабели через
образовавшееся отверстие, как изображено на рисунке.
9.
Прикрепите контровочную проволоку к потолку с помощью винта B (из
комплекта поставки) и шайбы L (из комплекта поставки).
• Контровочную проволоку следует крепить к потолку на расстоянии
приблизительно 100 мм (mm) от центра потолочной пластины B.
• Не вкручивайте винт в мягкий материал. Вкрутите винт в прочный
потолочный материал толщиной 25 мм (mm), например, поперечную
балку, чтобы избежать падения камеры. Если поперечная балка
отсутствует, разместите пластину с другой стороны потолка, чтобы
обеспечить надежное закрепление камеры.
Установка камеры на бетонном или известковом потолке
1.
Разместите потолочную пластину B на потолке и отметьте места, где
необходимо проделать отверстия.
2.
Проделайте отверстия с помощью электродрели. Вставьте дюбели
(приобретаются отдельно) в отверстия и забейте их в отверстия молотком.
•
При сверлении известковый потолок легко разрушается. Будьте внимательны,
поскольку части известкового покрытия могут отслаиваться и отпадать
.
3.
Установите камеру, следуя инструкциям на этой странице.
Установка камеры на столе
Установите или найдите место для камеры на прочной и ровной поверхности,
наименее подверженной вибрациям.
Скоба для шнура адаптера переменного тока
[On the table] (На столе)
[On the ceiling] (На потолке)
Винт C
Шайба S
Контровочная проволока
Отверстие для контровочной проволоки
Вставьте два зубца.
Вставьте две резиновые
подкладки.
Направление камеры
Винты B (4 шт.)
Устанавливайте на расстоянии не менее
100 мм (mm) от стены или других объектов.
100 мм
(mm)
Линии
Отверстие для кабелей 30 мм (mm)
1
2
Три выступа
Вставьте выступы в отверстия и
поверните против часовой стрелки.
Надежно закрепите с помощью винтов A.
Винты A (2 шт.)
Шайба L
Винт B
Сверло для бетона (в случае кафельного покрытия используйте
сверло для кафеля)
